SJCAM SJ20 Action-Kamera – Benutzerhandbuch

1. Einführung in SJCAM SJ20

Die SJCAM SJ20 ist eine vielseitige 4K 20MP HDR-Actionkamera, die für die Aufnahme hochwertiger Videos entwickelt wurde.tage in verschiedenen Umgebungen. Es verfügt über innovative Doppellinsen, zwei Bildschirme und zwei Akkus für längere Nutzungsdauer und verbesserte Funktionalität.

Hauptmerkmale:

• Dual-Lens-4K-Sportkamera: Professionelle 4K-Kamera mit zwei Objektiven und dualer Blende (f/2.0/f/1.3). Das Tageslichtobjektiv liefert stabile HD-Bildqualität, während das Nachtobjektiv mehr Licht für hellere Nachtvideos einfängt.
• Lange Akkulaufzeit dank Doppelbatterie: Ausgestattet mit einem eingebauten 800-mAh-Akku und einem abnehmbaren externen 1050-mAh-Akku, der eine stabile Nutzungsdauer von ca. 2 Stunden ermöglicht.
• Doppeltes Stabilisierungssystem: Verfügt über einen 6-Achsen-Gyroskop-Stabilisierungsalgorithmus für ruckelfreie Videoaufnahmen, auch unter schwierigen Bedingungen.
• Zweifarbiger Bildschirm: Ein großer 2.9-Zoll-Farb-Touchscreen auf der Rückseite für bequeme Bedienung und klare Wiedergabe sowie ein 1.3-Zoll-Frontbildschirm mit Selbstauslöser für einfache Selfies.
• Sieben Modi: Bietet verschiedene Video- und Fotoaufnahmemodi zur Anpassung an unterschiedliche Szenarien.
• Wasserdicht und geräuschreduzierend: Professioneller Unterwasser-Wasserschutzmodus für klare Unterwasseraufnahmen viewund ein Rauschunterdrückungsmodus für klaren Klang.
• Web und Live-Kamera: Die multifunktionale USB-C-Schnittstelle ermöglicht die Nutzung als Computer. weboder für Live-Streaming über die SJCAM-App.
• WLAN- und Uhrenfernbedienung: Ermöglicht eine einfachere Kamerasteuerung, schnellere Foto-/Video-Downloads zum Teilen und freihändige Bedienung mit einer Fernbedienung für das Handgelenk.

Abbildung 1: Die SJCAM SJ20 Action-Kamera, gezeigtasing seine Dual-Bildschirme und sein Linsendesign.

2. Installationsanleitung

2.1 Laden des Akkus

Das SJ20 verfügt über einen fest eingebauten 800-mAh-Akku und einen austauschbaren externen 1050-mAh-Akku. Stellen Sie sicher, dass beide Akkus vor der ersten Verwendung vollständig aufgeladen sind.

• Schließen Sie die Kamera mithilfe des mitgelieferten USB-C-Kabels an eine USB-Stromquelle an.
• Die Ladeanzeige zeigt den Ladestatus an.
• Zum Laden des externen Akkus muss dieser an die Kamera angeschlossen sein. Beachten Sie, dass Sie zum Zugriff auf den USB-C-Anschluss zuerst den externen Akku entfernen und ihn anschließend bei geöffneter Seitenklappe zum Laden wieder anschließen müssen.

Abbildung 2: Illustration des Dual-Akkusystems der SJCAM SJ20, bestehend aus dem eingebauten 800-mAh-Akku und dem externen 1050-mAh-Akku.

2.2 Einlegen einer Speicherkarte

Die SJ20 unterstützt microSD-Karten. Eine 32-GB-Speicherkarte ist im Lieferumfang enthalten. Legen Sie die Karte in den dafür vorgesehenen Steckplatz an der Seite der Kamera ein. Stellen Sie sicher, dass die Kamera ausgeschaltet ist, bevor Sie die Speicherkarte einlegen oder entnehmen.

2.3 Verbindung zur SJCAM-App (WLAN)

Die SJCAM-App ermöglicht Fernsteuerung und Live-Übertragung. viewund einfache Übertragung von files. Die Kamera unterstützt 2.4G/5G-WLAN.

1. Drücken Sie den Netzschalter an der Kamera, um sie einzuschalten.
2. Durch Wischen vom oberen Rand des Touchscreens nach unten gelangen Sie zum Schnellmenü.
3. Klicken Sie auf das WLAN-Symbol, um WLAN einzuschalten. Ein QR-Code wird auf dem Bildschirm angezeigt.
4. Öffnen Sie die SJCAM-App auf Ihrem Smartphone.
5. Klicken Sie auf „Kamera verbinden“ und anschließend auf „Code-Scan-Verbindung“, um den QR-Code auf dem Kamerabildschirm zu scannen.

Abbildung 3: Die 2.4/5G Dual-WiFi-Funktion der SJCAM SJ20 für schnelles Herunterladen und Übertragen auf Ihr Mobilgerät.

3. Bedienung der Kamera

3.1 Grundlegende Bedienelemente und Bildschirmwechsel

Das SJ20 verfügt über einen 2.9-Zoll-Touchscreen auf der Rückseite und einen 1.3-Zoll-Bildschirm auf der Vorderseite. Die physischen Tasten auf der Oberseite dienen zum Ein- und Ausschalten sowie zum Umschalten der Betriebsmodi, der Touchscreen zur Navigation.

• Netzschalter: Drücken Sie diese Taste, um die Kamera ein-/auszuschalten.
• Modus-Taste: Drücken Sie, um durch die verschiedenen Aufnahmemodi zu schalten.
• Bildschirmumschaltung: Halten Sie die Modus-Taste gedrückt, um zwischen dem vorderen und dem hinteren Bildschirm umzuschalten.

Abbildung 4: Die beiden Farb-Touchscreens (2.9 Zoll hinten und 1.3 Zoll vorne) der SJCAM SJ20 für vielseitige Funktionen viewing und Kontrolle.

3.2 Dual-Linsen-Funktionalität (Tag-/Nachtsicht)

Die SJ20 ist mit zwei Spezialobjektiven ausgestattet: einem Tageslichtobjektiv (f/2.0) und einem Nachtobjektiv (f/1.3). Das Nachtobjektiv ist so konzipiert, dass es in dunklen Umgebungen mehr Licht einfängt und so für hellere Nachtvideos sorgt. Beachten Sie jedoch, dass für Nachtaufnahmen gewisse Lichtverhältnisse erforderlich sind, keine absolute Dunkelheit.

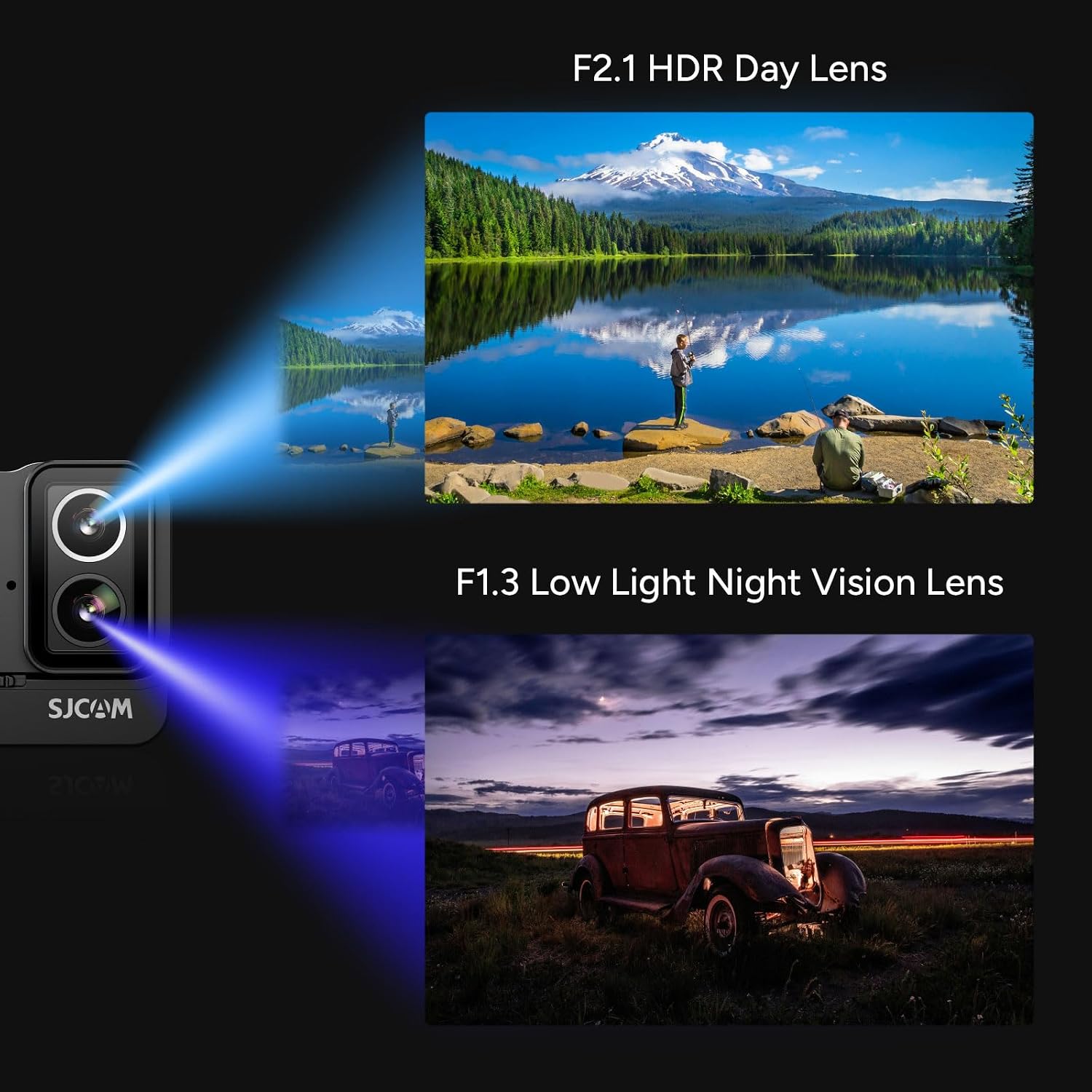

Abbildung 5: Das Dual-Linsensystem der SJCAM SJ20, bestehend aus einer F2.1 HDR-Tageslinse und einer F1.3 Nachtsichtlinse.

3.3 Video- und Fotomodi

Die Kamera bietet verschiedene Auflösungen und Modi sowohl für Video- als auch für Fotoaufnahmen.

• Videoauflösungen: Unterstützt 4K bei 30 fps, 2K bei 60 fps, 1080p bei 120 fps und 720p bei 120 fps.
• Fotoauflösungen: Bis zu 20 MP (5888*3312), mit Optionen für 16 MP, 14 MP, 12 MP, 10 MP und 8 MP.
• Spezialmodi: Beinhaltet Zeitraffer-Video, Voraufzeichnung, Zeitrafferaufnahme, Serienbildaufnahme, Intervallfoto, Zeitlupe und Loop-Aufnahme.

Abbildung 6: Die SJCAM SJ20 unterstützt Ultra-klares 4K HDR zum Festhalten wundervoller Momente.

Abbildung 7: Die SJCAM SJ20 bietet sieben vielseitige Aufnahmemodi, darunter Zeitraffer-Video, Voraufzeichnung und Zeitlupe.

3.4 Bildstabilisierung

Die SJ20 verfügt über ein 6-Achsen-Gyroskop und EIS (Elektronische Bildstabilisierung) für ruhige und stabile Aufnahmen.tage, selbst bei dynamischen Aktivitäten.

Abbildung 8: Das Dual-Stabilisierungssystem (6-Achsen-Gyroskop + EIS) sorgt für eine reibungslose Videoausgabe auch auf holprigen Straßen.

3.5 Wasserdichtigkeit

Die SJ20 ist bis zu einer Tiefe von 40 Metern (131 Fuß) wasserdicht und verfügt über einen professionellen Unterwasser-Wasserschutzmodus, der klare und detailreiche Unterwasseraufnahmen ermöglicht.

Abbildung 9: Die SJCAM SJ20 ist bis zu einer Tiefe von 40 Metern wasserdicht und erfasst klare Unterwasserdetails.

3.6 zusätzliche Funktionen

• Dashcam-Modus: Anschluss an den Zigarettenanzünder im Auto für automatische Aufzeichnung bei Ein-/Ausschalten der Stromversorgung.
• WebWebcam für Streaming: Verwenden Sie die USB-C-Schnittstelle, um eine Verbindung als 1080P-Gerät herzustellen. weboder für Live-Streaming über die SJCAM-App.
• Rauschunterdrückung: Bietet klaren und sauberen Ton, ideal für die Aufzeichnung von Fahrten durch Reduzierung von Windgeräuschen.
• Fernbedienung für das Handgelenk: Für eine bequeme, freihändige Steuerung der Kamera.

4. Wartung

4.1 Reinigung und Lagerung

• Verwenden Sie das mitgelieferte Reinigungstuch, um die Linsen und Bildschirme vorsichtig abzuwischen.
• Vermeiden Sie die Verwendung aggressiver Chemikalien oder Scheuermittel.
• Bewahren Sie die Kamera an einem kühlen, trockenen Ort, geschützt vor direkter Sonneneinstrahlung und extremen Temperaturen, auf. Der Betriebstemperaturbereich liegt zwischen -10 °C und 45 °C.

4.2 Batteriepflege

• Die Batterien vor längerer Lagerung vollständig aufladen.
• Vermeiden Sie es, Batterien extremer Hitze oder Kälte auszusetzen.
• Wenn die Kamera längere Zeit nicht benutzt wird, entfernen Sie den externen Akku.

5. Fehlerbehebung

5.1 Verbindung zur SJCAM-App nicht möglich

Falls Sie Probleme beim Verbinden Ihrer Kamera mit der SJCAM-App über WLAN haben, befolgen Sie diese Schritte:

1. Öffnen Sie die WLAN-Einstellungen Ihres Telefons, um zu überprüfen, ob das WLAN-Netzwerk der Kamera gefunden werden kann.
2. Stellen Sie sicher, dass die folgenden Berechtigungen für die SJCAM-App aktiviert sind: Netzwerkberechtigung, lokale Netzwerkberechtigung, Standortberechtigung und GPS.
3. Entfernen Sie das WLAN-Netzwerk der Kamera aus den WLAN-Einstellungen Ihres Telefons und scannen Sie den QR-Code erneut, um die Verbindung wiederherzustellen.

5.2 Schlechte Audioqualität

Einige Nutzer berichten von dumpfem oder stummgeschaltetem Ton. Obwohl die Kamera über einen Rauschunterdrückungsmodus verfügt, können äußere Faktoren die Audioqualität beeinträchtigen. Stellen Sie sicher, dass das Mikrofon nicht verdeckt ist. Für optimale Audioqualität, insbesondere bei Wind, aktivieren Sie die Rauschunterdrückung.

5.3 Erwartungen an die Leistung bei schwachem Licht

Das SJ20 verfügt über ein spezielles Nachtobjektiv für verbesserte Leistung bei schwachem Licht. Es ist jedoch wichtig zu beachten, dass dieses Objektiv zwar die Helligkeit bei schlechten Lichtverhältnissen erhöht, aber keine echte Infrarot-Nachtsicht bietet. Für optimale Ergebnisse ist weiterhin etwas Umgebungslicht erforderlich.

6. Spezifikationen

7. Lieferumfang

Das SJCAM SJ20 Action-Kamera-Paket beinhaltet:

• SJ20 Kameragehäuse
• Externer Akku (1050 mAh)
• Wasserdichtes Gehäuse
• Rahmenhalterungen (2 Typen)
• Basishalterung
• Gebogene Montage/Flache Montage
• Rändelschraube
• USB-Kabel
• Reinigungstuch
• Bedienungsanleitung
• Geräuschdämpfender Schwamm
• GoPro-Halterungen & Zubehör
• 32GB-Speicherkarte
• SJCAM-Aufkleber

Abbildung 10: Alle im SJCAM SJ20 Dual Lens Action Camera-Paket enthaltenen Komponenten.
