POWERPLUS POWE10030 Electric Impact Drill

Einführung

This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your POWERPLUS POWE10030 Electric Impact Drill. This 720W 2-in-1 tool is designed for both standard drilling and impact drilling in various materials such as wood, steel, and concrete. Please read these instructions carefully before using the tool and keep them for future reference.

Sicherheitshinweise

Befolgen Sie immer die grundlegenden Sicherheitsvorkehrungen, um das Risiko von Bränden, Stromschlägen und Verletzungen zu verringern.

• Sicherheit am Arbeitsplatz: Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder Dunkelheit erhöhen die Unfallgefahr. Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Stäuben.
• Elektrische Sicherheit: Der Stecker von Elektrowerkzeugen muss zur Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Vermeiden Sie jeglichen Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken.
• Persönliche Sicherheit: Tragen Sie stets eine Schutzbrille. Verwenden Sie beim Bedienen lauter Werkzeuge einen Gehörschutz. Kleiden Sie sich angemessen; vermeiden Sie weite Kleidung und Schmuck. Binden Sie lange Haare zusammen.
• Werkzeuggebrauch und -pflege: Wenden Sie keine Gewalt an. Verwenden Sie das für Ihren Anwendungszweck geeignete Elektrowerkzeug. Trennen Sie den Netzstecker, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge lagern.
• Wartung: Warten Sie Elektrowerkzeuge regelmäßig. Prüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen, ob Teile gebrochen sind und ob es sonstige Mängel gibt, die die Funktion des Elektrowerkzeugs beeinträchtigen könnten.

Produkt überview

The POWERPLUS POWE10030 is a versatile electric impact drill designed for various drilling tasks. It features adjustable speed and rotation, a quick-release chuck, and a depth stop for precise work.

Abbildung 1: The POWERPLUS POWE10030 impact drill showing the variable speed control (0-3000 min⁻¹) and the forward/reverse rotation switch. This allows for precise speed adjustment to suit different materials and tasks.

Abbildung 2: Close-up of the 13mm quick-release chuck, highlighting its compatibility with various drill bits. The image also illustrates the maximum drilling capacities: 25mm in wood, 8mm in steel, and 13mm in concrete.

Abbildung 3: The drill being used for standard drilling into a wooden surface, demonstrating its 2-in-1 functionality for both drilling and impact drilling.

Abbildung 4: The drill in action, performing impact drilling into a wall. This image highlights the 720W power and the depth stop feature, which allows for controlled and precise drilling depth up to 48,000 impacts per minute.

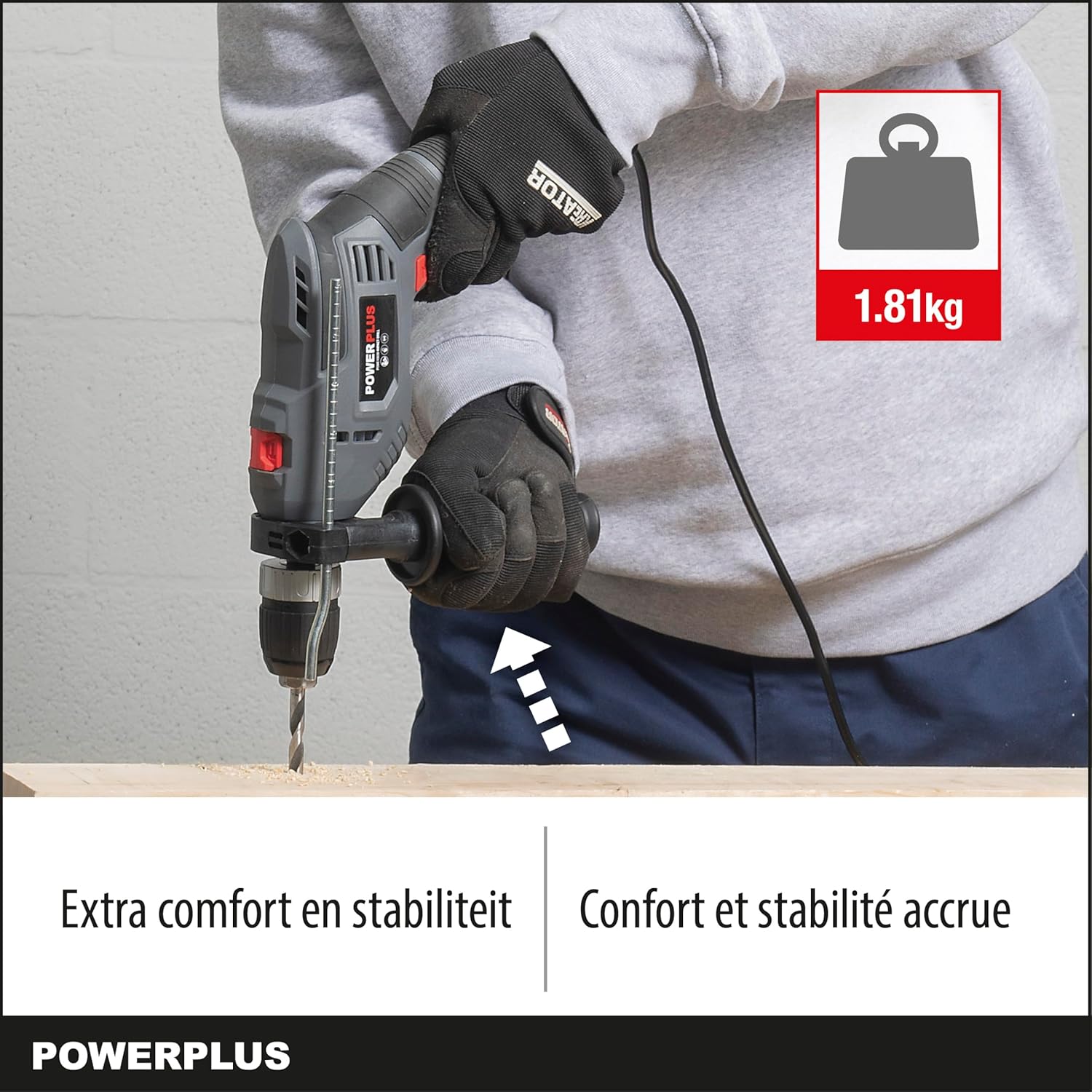

Abbildung 5: The drill being held, showcasing the adjustable auxiliary handle for enhanced comfort and stability. The image also indicates the tool's lightweight design at 1.81 kg.

Aufstellen

1. Anbringen des Hilfsgriffs

The auxiliary handle provides additional grip and control.

1. Den Hilfsgriff durch Drehen gegen den Uhrzeigersinn lösen.
2. Schieben Sie den Griff auf die Vorderseite des Bohrmaschinenkörpers.
3. Stellen Sie den Griff auf eine bequeme Arbeitsposition ein.
4. Den Griff durch Drehen im Uhrzeigersinn festziehen.

2. Inserting and Removing Drill Bits

The drill features a 13mm quick-release chuck for easy bit changes.

1. Stellen Sie sicher, dass der Bohrer von der Stromquelle getrennt ist.
2. Drehen Sie den Spannfutterkragen gegen den Uhrzeigersinn, um die Backen zu öffnen.
3. Führen Sie den Bohrer vollständig in das Bohrfutter ein.
4. Rotate the chuck collar clockwise to tighten the jaws securely around the bit. Ensure the bit is centered and firmly held.
5. Zum Entfernen den Spannfutterkragen gegen den Uhrzeigersinn drehen und den Bohrer herausziehen.

3. Setting the Depth Stop

The depth stop allows for consistent drilling depth.

1. Setzen Sie die Tiefenanschlagstange in die Öffnung am Hilfsgriff ein.
2. Position the drill bit against the workpiece.
3. Adjust the depth stop rod until its end is at the desired drilling depth.
4. Secure the depth stop by tightening its locking mechanism on the auxiliary handle.

Bedienungsanleitung

1. Stromanschluss

Connect the drill's power cable to a suitable electrical outlet.

2. Selecting Drilling Mode (Drill / Impact Drill)

The POWE10030 offers two modes:

• Bohrmodus: For softer materials like wood, ceramics, and plastic. Select this mode using the switch located on the top of the drill.
• Schlagbohrmodus: For harder materials such as concrete and stone. Select this mode using the switch on the top of the drill.

3. Adjusting Speed and Rotation

• Unterschiedliche Geschwindigkeit: The trigger switch controls the speed from 0 to 3000 RPM. Press the trigger gently for lower speeds and harder for higher speeds.
• Drehrichtung: Use the forward/reverse switch (typically near the trigger) to select clockwise (for drilling/tightening) or counter-clockwise (for loosening/removing bits) rotation.

4. Drilling Procedure

1. Sichern Sie das Werkstück gegen Bewegung.
2. Mark the drilling spot.
3. Hold the drill firmly with both hands, ensuring a stable grip on the main handle and the auxiliary handle.
4. Position the drill bit on the marked spot.
5. Start the drill at a low speed, gradually increasing pressure and speed as the bit penetrates the material.
6. Maintain steady pressure and allow the drill to do the work.
7. Once the desired depth is reached (if using a depth stop), release the trigger and wait for the bit to stop before withdrawing the drill.

Wartung

Regelmäßige Wartung gewährleistet die Langlebigkeit und optimale Leistung Ihrer Bohrmaschine.

• Reinigung: Nach jedem Gebrauch den Bohrer vom Stromnetz trennen und das Äußere mit einem weichen Tuch reinigen.amp Mit einem Tuch abwischen. Keine scharfen Chemikalien oder Scheuermittel verwenden. Lüftungsöffnungen frei von Staub und Schmutz halten.
• Chuck Care: Reinigen Sie die Bohrfutterbacken regelmäßig, um einen sicheren Halt der Bohrer zu gewährleisten.
• Lagerung: Bewahren Sie die Bohrmaschine an einem trockenen, sicheren Ort außerhalb der Reichweite von Kindern auf. Schützen Sie sie vor direkter Sonneneinstrahlung und extremen Temperaturen.
• Kabelinspektion: Überprüfen Sie das Netzkabel regelmäßig auf Beschädigungen. Lassen Sie es im Schadensfall von einem qualifizierten Techniker austauschen.

Fehlerbehebung

Technische Daten

Garantie und Support

For warranty information, please refer to the documentation provided with your purchase or contact your retailer. For technical support or service inquiries, please visit the official POWERPLUS webWebsite oder wenden Sie sich an die Kundendienstabteilung.

Hersteller: POWERPLUS
Ursprungsland: China
