LogiLink BP0043 Dual-Monitor-Tischhalterung – Bedienungsanleitung

Einführung

Willkommen bei Ihrer LogiLink BP0043 Doppelmonitor-Tischhalterung. Diese Bedienungsanleitung enthält detaillierte Anweisungen für die Montage, den Betrieb und die Wartung Ihrer neuen Monitorhalterung. Bitte lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch, um eine korrekte Einrichtung und einen sicheren Betrieb zu gewährleisten.

Wichtige Sicherheitsinformationen

Bitte lesen und verstehen Sie alle Anweisungen vor Gebrauch. Die Nichtbeachtung dieser Anweisungen kann zu Sachschäden, schweren Verletzungen oder zum Tod führen.

• Die maximale Tragfähigkeit von 9 kg (19.8 lbs) pro Arm darf nicht überschritten werden.
• Stellen Sie sicher, dass die Tischoberfläche stabil genug ist, um das Gesamtgewicht der Halterung und der Monitore zu tragen.
• Nur für Monitore im angegebenen Größenbereich von 13-32 Zoll geeignet.
• Vor der Montage die VESA-Kompatibilität (75x75mm, 100x100mm) prüfen.
• Kleinteile von Kindern fernhalten.
• Falls Teile fehlen oder beschädigt sind, versuchen Sie nicht, das Fahrzeug zusammenzubauen. Wenden Sie sich an den Kundendienst.

Packungsinhalt

Vor Beginn der Montage prüfen Sie, ob alle Komponenten vorhanden sind.

Setup und Installation

Schritt 1: Befestigen Sie die Schreibtischklammeramp

Sichern Sie sich den Schreibtischclamp bis zur Kante Ihres Schreibtisches. Achten Sie darauf, dass es für Stabilität fest angezogen ist.

Beschreibung: Dieses Bild zeigt die Basis der Monitorhalterung mit ihrer C-Klammer.amp Der Mechanismus ist zur Befestigung an einer Tischkante vorgesehen. Der schwarze Knopf an der Unterseite dient zum Festziehen der Klemme.amp.

Schritt 2: Monitorarme montieren

Verbinden Sie die Monitorarme mit der Hauptstange.

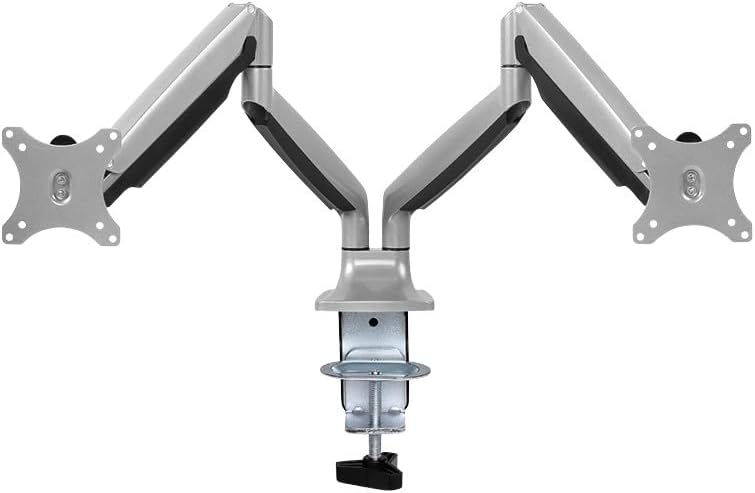

Beschreibung: Dieses Bild zeigt die vollständig montierte LogiLink BP0043 Doppelmonitor-Tischhalterung mit zwei Gelenkarmen, die von einer zentralen Stange ausgehen und zur Befestigung von Monitoren bereit sind.

Schritt 3: Monitore an VESA-Platten befestigen

Befestigen Sie Ihre Monitore mithilfe der mitgelieferten Schrauben an den VESA-Platten der Monitorarme. Achten Sie darauf, dass das VESA-Muster (75 x 75 mm oder 100 x 100 mm) mit Ihrem Monitor übereinstimmt.

Beschreibung: Dieses technische Diagramm veranschaulicht die verschiedenen Einstellwinkel und Abmessungen der LogiLink BP0043 Doppelmonitorhalterung, einschließlich der VESA-Plattenmaße (75x75mm, 100x100mm) und der Gelenkbereiche des Arms.

Schritt 4: Gasfederspannung einstellen

Passen Sie die Gasfederspannung mithilfe des mitgelieferten Inbusschlüssels an, um das Gewicht Ihrer Monitore auszugleichen. Dies ermöglicht eine stufenlose Höhenverstellung. Drehen Sie im Uhrzeigersinn, um die Spannung für schwerere Monitore zu erhöhen, und gegen den Uhrzeigersinn für leichtere Monitore.

Bedienungsanleitung

Anpassen der Monitorposition

Der LogiLink BP0043 ermöglicht umfangreiche Einstellmöglichkeiten:

• Neigung: -90° bis +90° (auf/ab)
• Schwenken: -90° bis +90° (links/rechts)
• Drehung: -90° bis +90° (Hoch-/Querformat)

Bewegen Sie den Monitor vorsichtig in die gewünschte Position. Der Gasfedermechanismus hält ihn nach korrekter Einstellung in dieser Position.

Wartung

• Reinigen Sie die Halterung regelmäßig mit einem weichen, trockenen Tuch. Vermeiden Sie scheuernde Reinigungsmittel.
• Überprüfen Sie regelmäßig alle Schrauben und Verbindungen, um sicherzustellen, dass sie fest sitzen.
• Den Gasfedermechanismus nicht schmieren.

Fehlerbehebung

Der Monitor hängt durch oder bleibt nicht in Position.

Dies deutet darauf hin, dass die Gasfederspannung für das Gewicht des Monitors zu gering ist. Erhöhen Sie die Gasfederspannung, indem Sie die Einstellschraube im Uhrzeigersinn drehen.

Der Monitor lässt sich nur schwer nach oben oder unten bewegen.

Die Gasfederspannung ist möglicherweise zu hoch. Verringern Sie die Gasfederspannung, indem Sie die Einstellschraube gegen den Uhrzeigersinn drehen.

Die Halterung ist instabil

Stellen Sie sicher, dass der Schreibtisch sauberamp Die Halterung ist fest am Schreibtisch montiert. Prüfen Sie, ob die Schreibtischoberfläche stabil und robust genug ist, um die Halterung und die Monitore zu tragen.

Technische Daten

Garantie und Support

Für dieses LogiLink-Produkt gilt die Herstellergarantie. Bei Garantieansprüchen oder für technischen Support wenden Sie sich bitte an Ihren lokalen LogiLink-Händler oder besuchen Sie die offizielle LogiLink-Website. webBewahren Sie Ihren Kaufbeleg als Kaufnachweis auf.

Weitere Unterstützung erhalten Sie über die auf der offiziellen LogiLink-Website angegebenen Kontaktinformationen. webWebsite.
