tectake Portable Air Cooler, Humidifier, and Fan - Model 403915-3 User Manual

1. Einleitung

Thank you for choosing the tectake Portable Air Cooler, Humidifier, and Fan. This manual provides essential information for the safe and efficient operation of your device. Please read it thoroughly before use and keep it for future reference.

2. Sicherheitshinweise

Um einen sicheren Betrieb zu gewährleisten, beachten Sie bitte stets diese grundlegenden Vorsichtsmaßnahmen:

• Stellen Sie sicher, dass das Netzteil mit der Lautstärke übereinstimmttage auf dem Gerät angegeben.
• Tauchen Sie das Gerät, das Kabel oder den Stecker nicht in Wasser oder andere Flüssigkeiten.
• Bewahren Sie das Gerät außerhalb der Reichweite von Kindern und Haustieren auf.
• Ziehen Sie den Netzstecker, wenn das Gerät nicht benutzt wird, vor der Reinigung oder vor dem Umstellen.
• Betreiben Sie das Gerät nicht mit beschädigtem Kabel oder Stecker.
• Blockieren Sie keine Luftein- und -auslässe.
• Verwenden Sie nur Original-Zubehör und -Ersatzteile.
• Stellen Sie das Gerät auf eine stabile, ebene Fläche.
• Do not use the appliance near flammable materials or in humid environments.

3. Packungsinhalt

Überprüfen Sie, ob alle Artikel im Paket vorhanden sind:

• 1 x tectake Portable Air Cooler
• 1 x Fernbedienung
• 2 x Ice Packs (eutectic plates)
• Mounting Hardware (for optional wall mounting)
• Benutzerhandbuch (dieses Dokument)

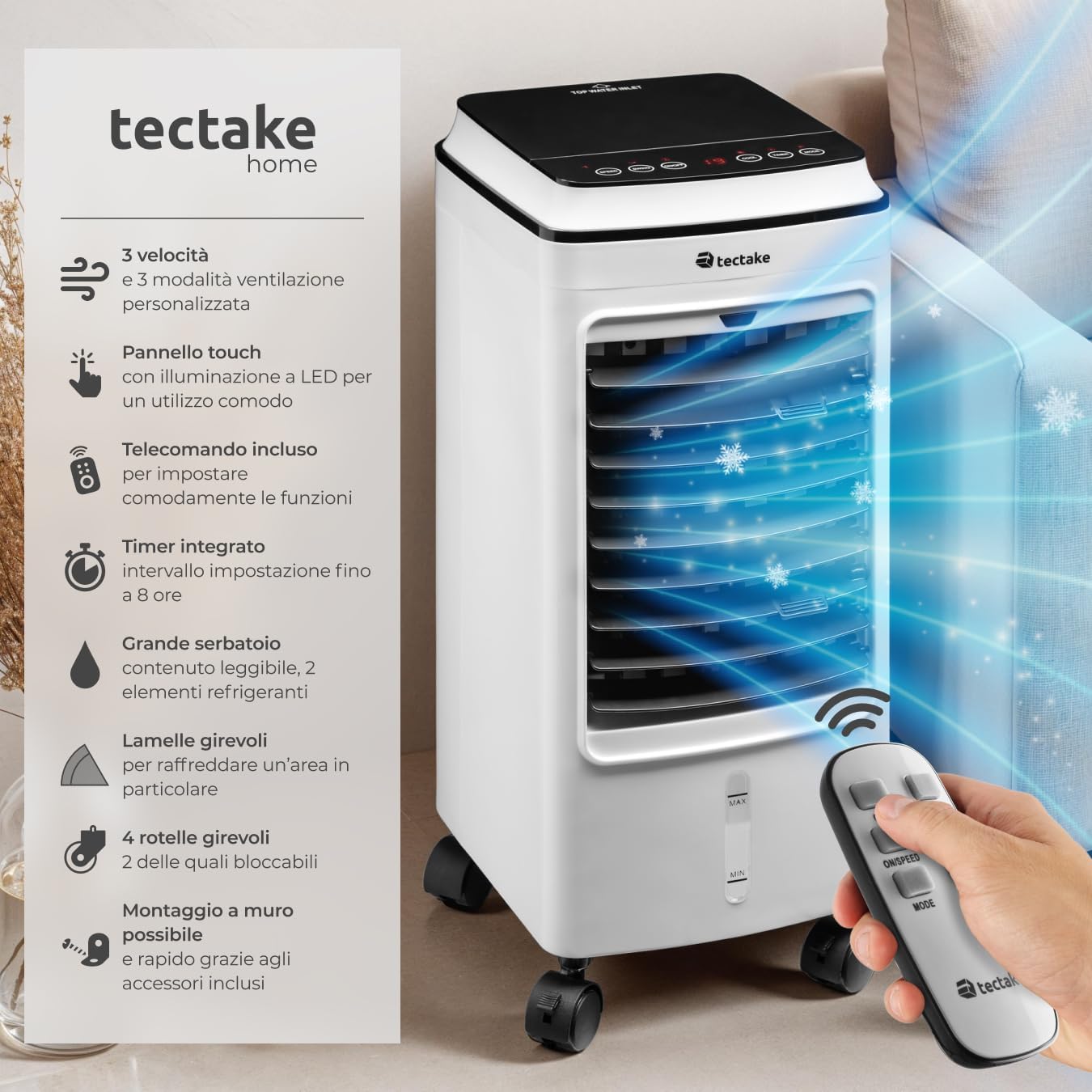

Image: The tectake Portable Air Cooler, showing its main unit, remote control, and a list of key features.

4. Produktüberschreitungview

Familiarize yourself with the components of your air cooler:

• Bedienfeld: Touch-sensitive panel with LED illumination for easy operation.
• Luftauslass: Front grille where cooled air is expelled. Features oscillating vertical louvers.
• Wassertank: 4-liter capacity, located at the bottom, with a visible level indicator.
• Ice Pack Compartment: Located at the top, for inserting the included ice packs to enhance cooling.
• Luftfilter: Removable and washable filter located at the rear.
• Räder: Four swivel wheels for easy mobility, two of which are lockable.
• Fernbedienung: Für die komfortable Bedienung aus der Ferne.

Image: The tectake Portable Air Cooler positioned in a living room, demonstrating its compact design.

Bild: Detailliert view of the water tank with level indicator and the top compartment for ice packs.

5. Einrichtung

1. Auspacken: Nehmen Sie den Luftkühler und sämtliches Zubehör vorsichtig aus der Verpackung. Bewahren Sie die Verpackung für die spätere Lagerung oder den Transport auf.
2. Positionierung: Place the air cooler on a firm, level surface. Ensure there is adequate space around the unit for proper airflow (at least 20 cm from walls or furniture). The swivel wheels allow for easy movement. Lock two of the wheels to secure the unit in place.
3. Befüllen des Wassertanks:
   • Ziehen Sie den Wassertank von der Unterseite hinten am Gerät heraus.
   • Fill the tank with clean water, ensuring the level is between the 'MIN' and 'MAX' indicators.
   • For enhanced cooling, place the two included ice packs in a freezer until frozen. Once frozen, place them into the designated compartment at the top of the water tank.
   • Schieben Sie den Wassertank vorsichtig wieder in das Gerät hinein, bis er einrastet.
4. Stromanschluss: Stecken Sie das Netzkabel in eine geeignete Steckdose (220-240 V, 50/60 Hz).

Image: Close-up showing the touch control panel, manual adjustment of external louvers, removable air filter, and swivel wheels with locking mechanism.

6. Bedienungsanleitung

The air cooler can be operated using the touch control panel on the unit or the remote control.

6.1 Funktionen des Bedienfelds und der Fernbedienung

Image: The touch control panel with LED indicators and the wireless remote control, highlighting ease of use.

6.2 Erstinbetriebnahme

1. Drücken Sie die EIN/AUS Taste, um das Gerät einzuschalten.
2. Select your desired fan speed using the GESCHWINDIGKEIT Taste.
3. Choose an operating mode (Normal, Natural, Sleep) with the MODUS Taste.
4. To activate cooling, press the COOL button (on remote) or the snowflake icon on the touch panel. Ensure the water tank is filled.
5. Aktivieren Sie die SWING function for wider air distribution.
6. Um einen Timer einzustellen, drücken Sie die Taste TIMER button until the desired duration (1-8 hours) is displayed.

7. Wartung

Regelmäßige Wartung gewährleistet optimale Leistung und verlängert die Lebensdauer Ihres Luftkühlers.

7.1 Reinigung des Luftfilters

1. Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
2. Suchen Sie den Luftfilter an der Rückseite des Geräts.
3. Den Filter vorsichtig herausziehen.
4. Wash the filter with mild soap and water. Rinse thoroughly and allow it to air dry completely before reinserting.
5. Setzen Sie den trockenen Filter wieder in seinen Schlitz ein.

7.2 Reinigen des Wassertanks

1. Ziehen Sie den Stecker aus der Steckdose.
2. Entfernen Sie den Wassertank.
3. Schütten Sie das restliche Wasser ab.
4. Reinigen Sie den Tank mit einem weichen Tuch und einem milden Reinigungsmittel. Spülen Sie ihn gründlich aus, um alle Rückstände zu entfernen.
5. Allow the tank to dry completely before refilling or storing.

7.3 Allgemeine Reinigung

• Wischen Sie die Außenseite des Geräts mit einem weichen,amp Tuch. Keine Scheuer- oder Lösungsmittel verwenden.
• Es ist sicherzustellen, dass kein Wasser in die internen elektrischen Bauteile eindringt.

8. Fehlerbehebung

If you encounter issues with your air cooler, refer to the following table:

9. Spezifikationen

Image: Product information diagram detailing dimensions, technical data, and package contents.

10. Garantie und Support

For warranty information and customer support, please refer to the documentation provided with your purchase or contact tectake customer service directly. The product warranty details are typically included in the purchase receipt or on the manufacturer's official webWebsite.

Hersteller: TecTake GmbH

Modellnummer: 403915-3

Weitere Unterstützung finden Sie unter tectake Store auf Amazon.
