LogiLink PA0265 Tragbarer Luftkompressor – Benutzerhandbuch

1. Einleitung

Vielen Dank, dass Sie sich für den tragbaren Luftkompressor LogiLink PA0265 entschieden haben. Dieses Gerät dient zum bequemen und effizienten Aufpumpen verschiedenster Gegenstände, darunter Autoreifen, Fahrradreifen und Sportbälle. Dank seines kompakten Designs, der integrierten LED-Taschenlampe und der USB-Ladefunktion ist er ein unverzichtbares Werkzeug für unterwegs. Die automatische Stoppfunktion gewährleistet präzises Aufpumpen, indem der Kompressor stoppt, sobald der voreingestellte Druck erreicht ist.

Bitte lesen Sie diese Bedienungsanleitung vor der Benutzung des Geräts sorgfältig durch, um einen sicheren und optimalen Betrieb zu gewährleisten.

2. Packungsinhalt

Überprüfen Sie, ob alle Artikel im Paket vorhanden sind:

• 1 x LogiLink PA0265 Tragbarer Luftkompressor
• 1 x USB-Ladekabel
• 3 x Ventiladapter (z. B. Presta-Adapter, Ballnadeladapter, Düsenadapter)
• 1 x Benutzerhandbuch

3. Produktüberschreitungview

Machen Sie sich mit den Komponenten Ihres tragbaren Luftkompressors LogiLink PA0265 vertraut:

Abbildung 3.1: Front view des tragbaren Luftkompressors LogiLink PA0265, mit Digitalanzeige, Ein-/Ausschalter und Moduswahltasten.

• Digitaler Bildschirm: Zeigt den aktuellen Druck, den Zieldruck, den Batteriestand und den gewählten Modus an.
• Ein-/Ausschalter/Start-/Stopp-Taste: Zum Ein-/Ausschalten gedrückt halten, zum Starten/Stoppen des Aufblasens drücken.
• Modusauswahltaste: Durchläuft voreingestellte Aufblasmodi (z. B. Auto, Fahrrad, Ball).
• +/- Tasten: Zieldruck einstellen.
• LED-Taschenlampenknopf: Aktiviert das integrierte LED-Licht mit mehreren Modi.
• Anschluss für Luftschlauch: Dort, wo der Aufblasschlauch angeschlossen wird.
• USB-Ladeanschluss (Eingang): Zum Aufladen des Gerätes.
• USB-Ausgangsport: Kann auch zum Aufladen anderer Geräte verwendet werden (Powerbank-Funktion).
• LED-Taschenlampe: Sorgt für Beleuchtung.

Abbildung 3.2: Der tragbare Luftkompressor LogiLink PA0265 wird zusammen mit seinem Zubehör gezeigt: einem USB-Ladekabel und drei verschiedenen Ventiladaptern für unterschiedliche Aufblasanforderungen.

4. Aufladen des Geräts

Das LogiLink PA0265 verfügt über einen integrierten 4000-mAh-Lithium-Ionen-Akku. Laden Sie das Gerät vor der ersten Verwendung und immer dann vollständig auf, wenn die Akkuanzeige einen niedrigen Ladestand anzeigt.

1. Suchen Sie den USB-Ladeanschluss am Gerät.
2. Schließen Sie das mitgelieferte USB-Ladekabel an den Ladeanschluss des Geräts an.
3. Verbinden Sie das andere Ende des USB-Kabels mit einem kompatiblen USB-Netzteil (nicht im Lieferumfang enthalten) oder einem USB-Anschluss Ihres Computers.
4. Das digitale Display zeigt den Ladestatus an. Eine vollständige Ladung dauert in der Regel mehrere Stunden.
5. Sobald der Akku vollständig geladen ist, trennen Sie das USB-Kabel.

Notiz: Das Gerät unterstützt das Laden über USB mit 5V 2A (max. 10W) ​​und kann auch einen USB-Ausgang mit 5V 2A (max. 10W) ​​zum Laden anderer Geräte bereitstellen.

5. Einrichtung

Bevor Sie den Luftkompressor in Betrieb nehmen, befolgen Sie diese Schritte, um ihn für den Gebrauch vorzubereiten:

1. Befestigen Sie den Luftschlauch:

   Schrauben Sie den flexiblen Luftschlauch fest in die Luftschlauchanschlussöffnung oben am Kompressor. Achten Sie darauf, dass er fest angezogen ist, um Luftverlust zu vermeiden.



   Abbildung 5.1: Der tragbare Luftkompressor LogiLink PA0265 mit seinem flexiblen Luftschlauch, der sicher am oberen Anschluss befestigt ist.

2. Ventiladapter auswählen und anbringen:

   Wählen Sie den passenden Ventiladapter für den Gegenstand, den Sie aufpumpen möchten. Der Kompressor wird mit Adaptern für verschiedene Ventile geliefert (z. B. Schrader, Presta, Ballnadelventil). Schrauben Sie den ausgewählten Adapter auf das Ende des Luftschlauchs.

   • Schrader-Ventil: Häufig an Autoreifen und vielen Fahrradreifen zu finden. Der Schlauch wird direkt angeschlossen.
   • Presta-Ventil: Häufig an Rennrädern und einigen Mountainbikes zu finden. Verwenden Sie den Presta-Adapter.
   • Kugelnadel: Zum Aufpumpen von Sportbällen.
   • Düsenadapter: Für aufblasbares Spielzeug oder kleine Luftmatratzen.
3. Verbindung zum Element herstellen:

   Verbinden Sie den Ventiladapter fest mit dem Ventil des aufzupumpenden Gegenstands. Achten Sie auf eine dichte Verbindung, um Luftverlust zu vermeiden.

6. Bedienungsanleitung

Befolgen Sie diese Schritte, um einen Gegenstand mit Ihrem tragbaren Luftkompressor LogiLink PA0265 aufzupumpen:

1. Einschalten:

   Halten Sie den Ein-/Ausschalter (normalerweise mit einem Ein-/Ausschaltersymbol gekennzeichnet) einige Sekunden lang gedrückt, bis die Digitalanzeige aufleuchtet.

2. Aktuellen Druck prüfen:

   Sobald das Gerät angeschlossen ist, zeigt das Display den aktuellen Druck des Geräts an. Prüfen Sie, ob die Verbindung sicher ist, wenn der Messwert null ist oder schwankt.
3. Aufblasmodus auswählen (optional):

   Drücken Sie die Modusauswahltaste (oft mit Symbolen wie einem Auto, Fahrrad oder Ball dargestellt), um durch die voreingestellten Aufblasmodi zu schalten. Jeder Modus hat möglicherweise einen voreingestellten Zieldruck. Sie können diesen Standarddruck anpassen.

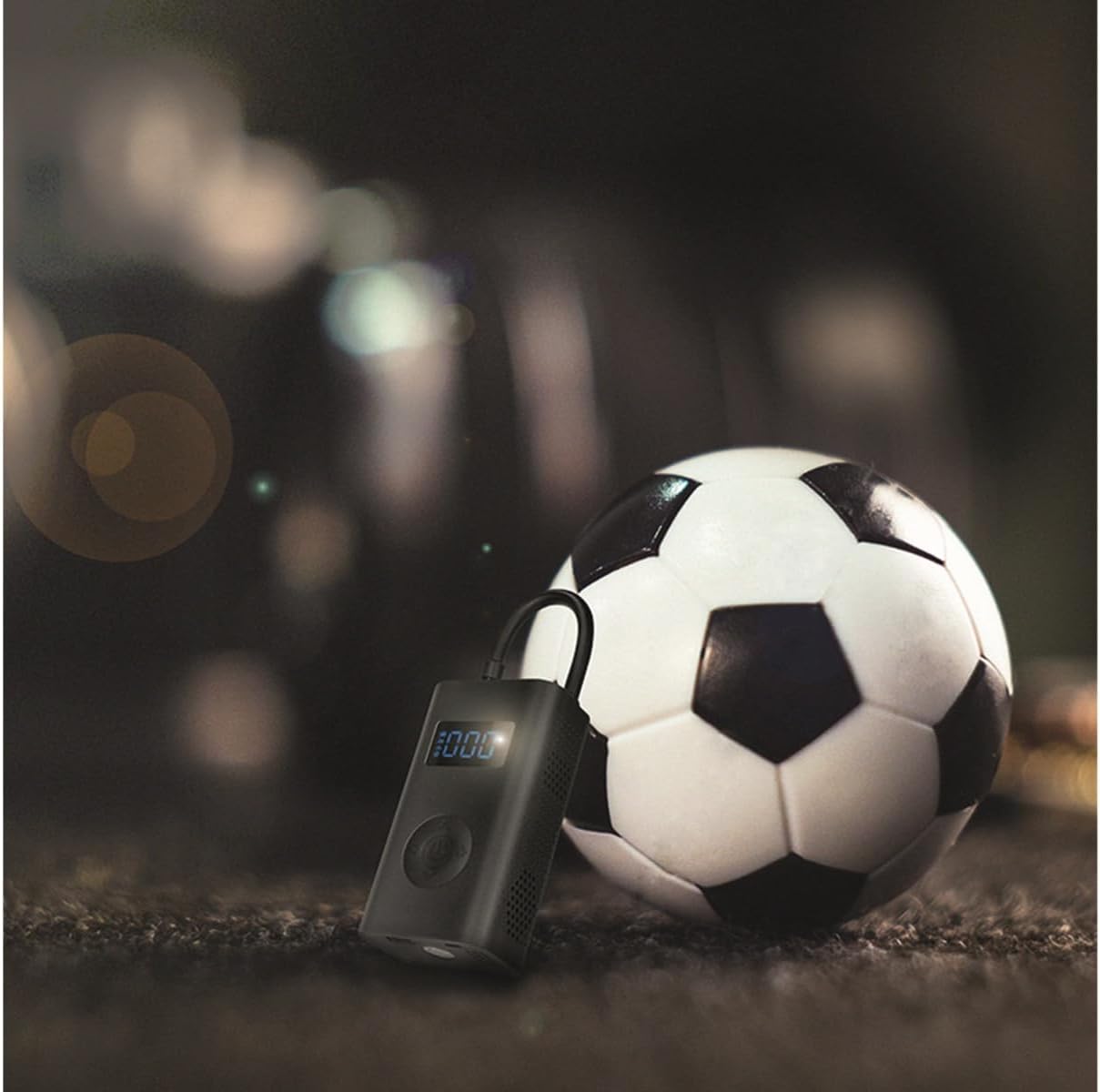

   Abbildung 6.1: Der tragbare Luftkompressor LogiLink PA0265 pumpt aktiv einen Fußball auf und demonstriert so seine Verwendung für Sportgeräte.

4. Zieldruck einstellen:

   Stellen Sie mit den Tasten „+“ und „-“ den gewünschten Zieldruck ein. Der einstellbare Druckbereich liegt zwischen 0.2 und 10.3 bar (3 bis 150 psi). Beachten Sie die Empfehlungen des Herstellers für den korrekten Druck.
5. Inflation starten:

   Drücken Sie einmal den Ein-/Ausschalter, um den Aufblasvorgang zu starten. Der Kompressor beginnt mit dem Aufblasen des Gegenstands, und das Display zeigt den Fortschritt an.asing-Druck.



   Abbildung 6.2: Der tragbare Luftkompressor LogiLink PA0265 pumpt einen Mountainbike-Reifen auf und demonstriert damit seine Vielseitigkeit für verschiedene Fahrradtypen.

6. Automatischer Stopp:

   Der Kompressor schaltet sich automatisch ab, sobald der voreingestellte Zieldruck erreicht ist. Dies verhindert ein Überpumpen.
7. Manuelles Anhalten (optional):

   Sie können den Aufblasvorgang jederzeit manuell stoppen, indem Sie den Ein-/Ausschalter erneut drücken.

8. Trennen:

   Sobald der Kompressor vollständig aufgepumpt ist, trennen Sie den Ventiladapter schnell vom Ventil des Geräts, um Luftverlust zu minimieren. Schrauben Sie anschließend den Luftschlauch vom Kompressor ab.

9. Ausschalten:

   Zum Ausschalten des Geräts die Ein-/Aus-Taste gedrückt halten.

6.1. Verwenden der LED-Taschenlampe

Die LogiLink PA0265 verfügt über eine integrierte LED-Taschenlampe mit drei Leuchtmodi, was besonders bei Nachtbetrieb praktisch ist.

1. Drücken Sie die Taste der LED-Taschenlampe einmal, um das Licht einzuschalten (Dauerlichtmodus).
2. Drücken Sie die Taste ein zweites Mal, um den SOS-Blinkmodus zu aktivieren.
3. Drücken Sie die Taste ein drittes Mal, um den Schnellblitzmodus zu aktivieren.
4. Drücken Sie den Knopf ein viertes Mal, um die Taschenlampe auszuschalten.

Abbildung 6.3: Seite view des tragbaren Luftkompressors LogiLink PA0265, bei dem die integrierte LED-Taschenlampe in Betrieb ist, die bei schlechten Lichtverhältnissen nützlich ist.

7. Wartung

Durch sachgemäße Wartung wird die Langlebigkeit und optimale Leistung Ihres Luftkompressors sichergestellt.

• Reinigung: Wischen Sie die Außenseite des Kompressors mit einem weichen, fusselfreien Tuch ab.amp Mit einem Tuch abwischen. Keine scharfen Chemikalien oder Scheuermittel verwenden. Sicherstellen, dass kein Wasser in die Anschlüsse eindringt.
• Lagerung: Lagern Sie den Kompressor an einem kühlen, trockenen Ort, geschützt vor direkter Sonneneinstrahlung und extremen Temperaturen. Bewahren Sie ihn außerhalb der Reichweite von Kindern auf.
• Batteriepflege: Um die Akkulaufzeit zu verlängern, laden Sie das Gerät mindestens einmal alle drei Monate auf, auch wenn es nicht benutzt wird. Vermeiden Sie häufiges vollständiges Entladen des Akkus.
• Schlauch und Adapter: Überprüfen Sie den Luftschlauch und die Ventiladapter regelmäßig auf Verschleiß, Risse oder Beschädigungen. Tauschen Sie diese gegebenenfalls aus, um eine einwandfreie Abdichtung beim Aufpumpen zu gewährleisten.

8. Fehlerbehebung

Sollten Sie Probleme mit Ihrem LogiLink PA0265 haben, beachten Sie bitte die folgenden häufig auftretenden Probleme und Lösungen:

9. Spezifikationen

Technische Details zum tragbaren Luftkompressor LogiLink PA0265:

10. Garantie und Support

LogiLink-Produkte sind auf Zuverlässigkeit und Leistung ausgelegt. Informationen zu Garantiebedingungen, technischem Support oder Serviceanfragen finden Sie auf der Ihrem Produkt beiliegenden Garantiekarte oder auf der offiziellen LogiLink-Website. webWebsite.

Bitte bewahren Sie Ihren Kaufbeleg für Garantieansprüche auf.
