HCK 24-Zoll-Outdoor-Bierkühlschrank & -Kühlschrank Bedienungsanleitung

1. Einleitung

Thank you for choosing the HCK 24-inch Outdoor Kegerator and Refrigerator. This appliance is designed for both freestanding outdoor use and undercounter installation, offering versatile beverage storage and dispensing solutions. Please read this manual thoroughly before installation, operation, or maintenance to ensure safe and efficient use of your unit.

Figure 1: HCK 24-inch Outdoor Kegerator (Model K185)

This image shows the HCK 24-inch Outdoor Kegerator, featuring a stainless steel door, black cabinet, and a three-tap draft beer tower with a chrome guard rail on top. The unit is designed for both freestanding and undercounter use.

2. Sicherheitshinweise

Ihre Sicherheit und die Sicherheit anderer ist sehr wichtig. Wir haben in diesem Handbuch und auf Ihrem Gerät viele wichtige Sicherheitshinweise bereitgestellt. Lesen und befolgen Sie stets alle Sicherheitshinweise.

Allgemeine Sicherheitsvorkehrungen:

• Lesen Sie vor der Verwendung des Geräts alle Anweisungen.
• Lagern oder verwenden Sie kein Benzin oder andere brennbare Dämpfe und Flüssigkeiten in der Nähe dieses oder anderer Geräte.
• Halten Sie die Lüftungsöffnungen im Gerätegehäuse oder in der Einbaustruktur frei.
• Verwenden Sie keine anderen mechanischen Geräte oder andere Mittel zur Beschleunigung des Abtauvorgangs als die vom Hersteller empfohlenen.
• Den Kältemittelkreislauf nicht beschädigen.
• Verwenden Sie in den Lebensmittellagerfächern des Geräts keine Elektrogeräte, es sei denn, es handelt sich um den vom Hersteller empfohlenen Typ.
• Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder erhalten Anweisungen zur Verwendung des Geräts.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Trennen Sie das Gerät vor der Reinigung oder Wartung immer vom Stromnetz.

3. Packungsinhalt

Verify that all items listed below are included in your package. If any items are missing or damaged, please contact HCK customer support immediately.

• HCK 24-inch Kegerator Unit
• D System Keg Tapping Kit (includes 100% SUS304 Tower & Tap, 100% SUS304 Probe Coupler, Dual Gauge Regulator, 2.5 lb. CO2 Tank (empty))
• Leitplanke
• Tropfschale
• Rollen (Räder)
• Sicherheitsschloss
• Three Wire Shelves
• Bedienungsanleitung

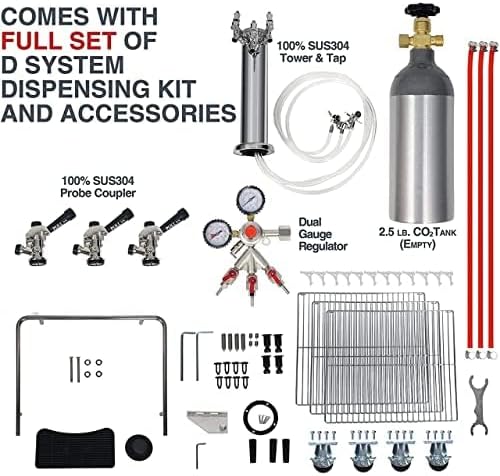

Figure 2: Full D System Dispensing Kit and Accessories

This image displays all the components included in the D system dispensing kit, such as the stainless steel tower with taps, probe couplers, a dual gauge regulator, an empty CO2 tank, hoses, a guard rail, drip tray, casters, and wire shelves.

4. Einrichtung

Auspacken und Aufstellen:

1. Entfernen Sie sorgfältig sämtliches Verpackungsmaterial.
2. Place the unit on a flat, stable surface. Ensure there is adequate ventilation around the unit (at least 4 inches of space on the sides and back).
3. Wichtig: Allow the kegerator to sit upright for at least 24 hours before plugging it in. This allows the refrigerant to settle, preventing potential compressor damage.
4. If using as a freestanding unit, attach the casters for easy mobility.
5. Install the guard rail and drip tray on the top surface of the unit.

Converting to Refrigerator Mode (Optional):

This unit can function as a standard refrigerator by removing the keg and tapping kit and installing the provided wire shelves.

1. Stellen Sie sicher, dass das Gerät vom Netz getrennt ist.
2. Remove the beer tower and any kegs or CO2 tanks.
3. Insert the three wire shelves into the designated slots inside the unit.
4. The door is reversible; refer to the separate door reversal instructions if you wish to change the door swing direction.

Figure 3: 2-in-1 Function Conversion

This diagram illustrates how the HCK Kegerator can be converted between Kegerator Mode (holding a keg) and Refrigerator Mode (with shelves for cans or bottles). It shows the internal layout for both configurations.

Figure 4: Kegerator in Refrigerator Mode

This image shows the interior of the HCK Kegerator with the three wire shelves installed, demonstrating its use as a standard beverage refrigerator capable of holding up to 230 standard 12-oz cans.

5. Bedienungsanleitung

Temperaturkontrolle:

The kegerator features an efficient compressor-based cooling system that maintains temperatures from 32°F to 50°F (0°C to 10°C). Use the digital temperature control panel, typically located inside the unit or on the front, to set your desired temperature.

Loading Kegs:

The unit can accommodate various keg sizes:

• One full-size keg (15.5 gallons)
• Two 1/4 beer barrels (7.75 gallons each)
• Three 5-gallon kegs (5.2 gallons each)

Figure 5: Compatible Keg Sizes

This graphic illustrates the different keg capacities the HCK Kegerator can hold: three 5.2-gallon sixth-barrel kegs, two 7.57-gallon quarter-barrel (pony) kegs, or one 15.5-gallon full-size keg. Note that kegs are not included.

Dispensing Beer:

1. Connect the CO2 tank to the regulator and the regulator to the keg coupler.
2. Attach the beer line from the keg coupler to the beer tower tap.
3. Stellen Sie sicher, dass alle Verbindungen sicher und leckagefrei sind.
4. Open the CO2 valve and set the pressure according to the beer type (typically 10-12 PSI for most lagers).
5. Pull the tap handle forward to dispense beer. Push it back to close.

6. Wartung

Innenreinigung:

• Ziehen Sie vor der Reinigung den Stecker aus der Steckdose.
• Use a soft cloth and a mild, non-abrasive cleaner to wipe down the interior surfaces.
• For stubborn stains, a solution of baking soda and water can be used.
• Mit klarem Wasser abspülen und gründlich trocknen.

Reinigung der Außenseite:

• Wipe the stainless steel door with a soft cloth and a stainless steel cleaner.
• Clean the black cabinet with a damp Tuch und mildem Reinigungsmittel.
• Regularly clean the drip tray to prevent spills and odors.

Auftauen:

This unit features manual defrost. When ice buildup on the evaporator coils reaches approximately 1/4 inch (6 mm) thick, the unit should be defrosted.

1. Ziehen Sie den Stecker aus der Steckdose.
2. Remove all contents, including kegs or shelves.
3. Leave the door open to allow ice to melt naturally. You can place towels at the bottom to absorb water.
4. Once defrosted, clean and dry the interior before plugging the unit back in.

7. Fehlerbehebung

8. Spezifikationen

Abbildung 6: Energielabel

This image displays the official U.S. Government Energy Guide label for the HCK Kegerator, Model K185, indicating an estimated yearly energy cost of $32 and an estimated yearly electricity use of 263 kWh.

9. Garantie und Support

Garantieinformationen:

HCK offers a 1 Jahre Werksgarantie on non-consumable components and a 3 Jahr Garantie auf den Kompressor. Diese Garantie deckt Material- und Verarbeitungsfehler bei normalem Gebrauch ab.

Bitte bewahren Sie Ihren Kaufbeleg für Garantieansprüche auf.

Kundendienst:

For any inquiries, assistance, or warranty claims, please contact HCK customer support. The most efficient way to reach our dedicated support team is through your Amazon account by sending a message to the seller, HHT Information Tech.

We are committed to ensuring your 100% satisfaction.
