VLOXO Akku-Punktschweißgerät Modell Docreate-757 Bedienungsanleitung

1. Einleitung

Vielen Dank, dass Sie sich für das VLOXO Akku-Punktschweißgerät Modell Docreate-757 entschieden haben. Dieses tragbare Handpunktschweißgerät ist für das effiziente Verschweißen von Nickelstreifen mit verschiedenen Batterietypen, einschließlich zylindrischer und Knopfzellenbatterien, konzipiert. Es zeichnet sich durch ein integriertes Design für die Einhandbedienung, ein LCD-Display zur übersichtlichen Anzeige der Einstellungen, 99 einstellbare Stufen und zwei Betriebsmodi (automatisch und manuell) aus. Bitte lesen Sie diese Bedienungsanleitung vor Gebrauch sorgfältig durch, um eine korrekte und sichere Bedienung zu gewährleisten.

Abbildung 1.1: VLOXO Akku-Punktschweißgerät mit mitgeliefertem Zubehör.

2. Sicherheitshinweise

Sicherheit hat beim Umgang mit Elektrowerkzeugen stets oberste Priorität. Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen oder Schäden am Gerät führen.

• Augenschutz: Beim Schweißen ist stets eine geeignete Schutzbrille (Schutzbrille oder Schweißerbrille) zu tragen, um sich vor Funken und Schweißspritzern zu schützen.
• Belüftung: Verwenden Sie das Gerät in einem gut belüfteten Bereich, um das Einatmen von Dämpfen zu vermeiden.
• Materialverträglichkeit: Dieses Punktschweißgerät ist zum Schweißen von vernickelten Blechen, Edelstahlblechen oder Edelstahlblechen konzipiert. Versuchen Sie nicht, Kupfer oder Aluminium zu schweißen.da dies das Gerät beschädigen und ein Sicherheitsrisiko darstellen kann.
• Temperaturschutz: Das Gerät verfügt über ein intelligentes Temperaturüberwachungssystem. Bei einer Innentemperatur von über 65 °C (149 °F) schaltet es sich automatisch ab, um eine Überhitzung zu verhindern. Lassen Sie das Gerät abkühlen, bevor Sie es wieder in Betrieb nehmen.
• Batteriesicherheit: Stellen Sie sicher, dass die zu verschweißenden Batterien in gutem Zustand sind und gemäß den spezifischen Sicherheitsrichtlinien gehandhabt werden.
• Kinder und Haustiere: Bewahren Sie das Gerät außerhalb der Reichweite von Kindern und Haustieren auf.
• Energiequelle: Verwenden Sie zum Aufladen ausschließlich das mitgelieferte USB-C-Ladekabel.
• Lagerung: Bewahren Sie das Gerät bei Nichtgebrauch an einem trockenen, kühlen Ort auf.

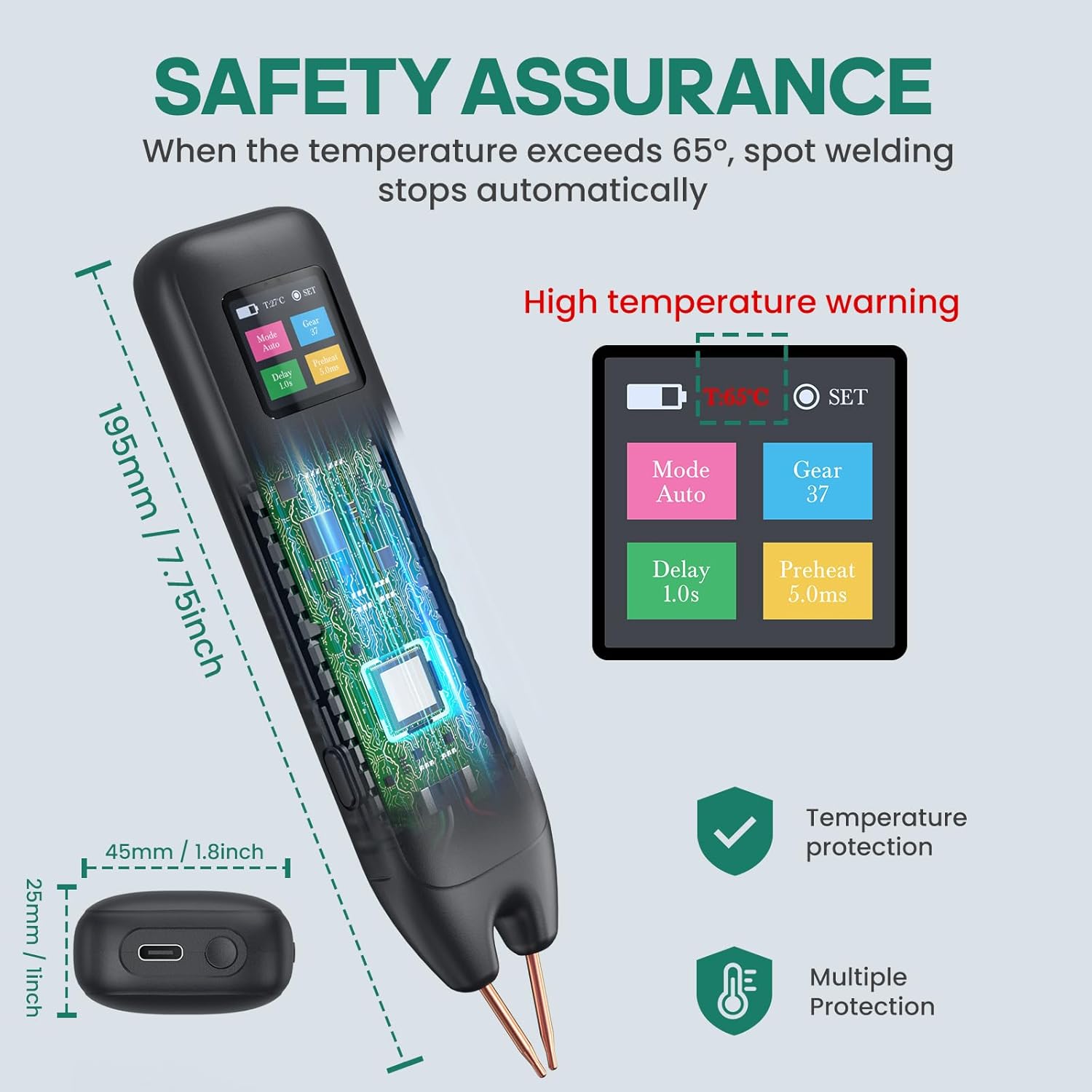

Abbildung 2.1: Sicherheitsmerkmale einschließlich Temperaturschutz und mehrfacher Schutzmechanismen.

3. Packungsinhalt

Bitte überprüfen Sie nach Erhalt den Paketinhalt, um sicherzustellen, dass alle Artikel vorhanden sind:

• 1 x VLOXO Punktschweißgerät
• 1 x Schweißstift-Schutzhülle
• 2 x Kupfernadeln (Ersatz)
• 1 x 2 m Nickelrolle
• 1 x Mattiertes Papier (Sandpapier)
• 1 x Typ-C Ladekabel
• 1 x Benutzerhandbuch

Abbildung 3.1: Inhalt der Verpackung des VLOXO Akku-Punktschweißgeräts.

4. Produktüberschreitungview und Funktionen

Das VLOXO Batteriepunktschweißgerät ist auf Tragbarkeit und einfache Bedienung ausgelegt und bietet präzise Schweißmöglichkeiten für verschiedene Batterieanwendungen.

• Integriertes Design: Netzteil und Schweißstift sind für eine bequeme Einhandbedienung kombiniert.
• LCD-Digitalanzeige: Liefert Echtzeitinformationen zu Modus, Gangwahl, Vorheizzeit und Verzögerung. Ermöglicht den Zugriff auf Einstellungen für Sprache, Ruhezeit und Bildschirmhelligkeit.
• Dual-Modi: Wählen Sie zwischen automatischem und manuellem Schweißmodus für mehr Flexibilität.
• 99 verstellbare Gänge: Die Ausgangsleistung (Stufen 0–99) lässt sich präzise an die Dicke des Nickelstreifens anpassen, um optimale Schweißqualität zu erzielen. Ausgestattet mit einem Doppelimpulsausgang für präzises Schweißen.
• Multi-Schutz-Design: Beinhaltet eine intelligente Temperaturerkennung und eine automatische Abschaltung bei 65°C, um einen sicheren Betrieb zu gewährleisten.
• Breite Anwendung: Geeignet zum Schweißen von vernickeltem Eisen oder Edelstahlblechen für zylindrische Batterien, Knopfzellenbatterien und andere elektronische Geräte.

Abbildung 4.1: Detailansicht view des digitalen LCD-Displays und seiner Funktionen.

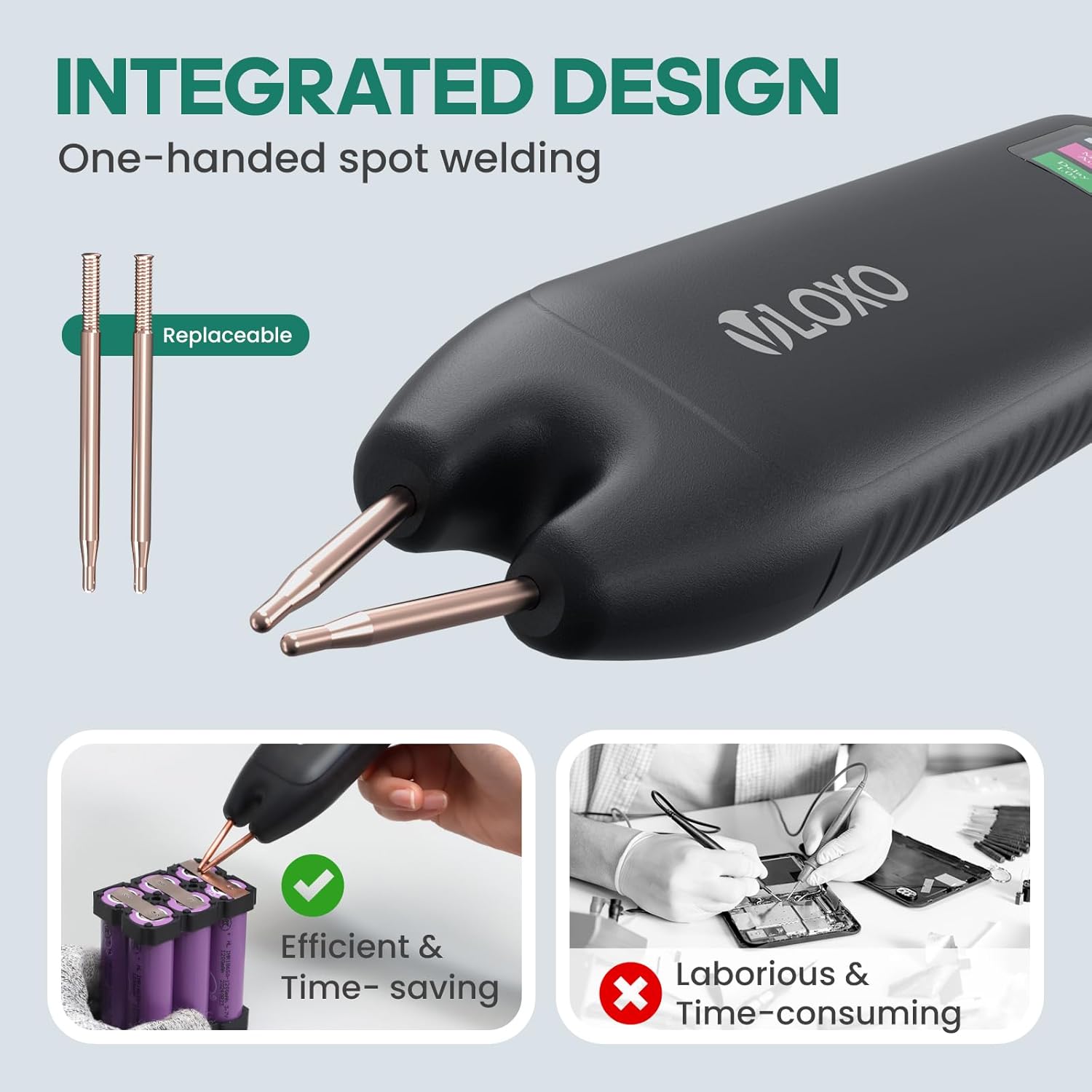

Abbildung 4.2: Das integrierte Design des Punktschweißgeräts, wobei die austauschbaren Spitzen und die Einhandbedienung hervorgehoben werden.

5. Einrichtung

1. Erstladung: Laden Sie das Punktschweißgerät vor der ersten Benutzung vollständig mit dem mitgelieferten USB-C-Ladekabel auf. Verbinden Sie das Kabel mit dem Ladeanschluss des Geräts und einem geeigneten USB-Netzteil (nicht im Lieferumfang enthalten). Der Ladestatus wird auf dem LCD-Display angezeigt. Stellen Sie sicher, dass der Akku für optimale Leistung vollständig geladen ist.
2. Einschalten: Halten Sie den Netzschalter 2-3 Sekunden lang gedrückt, um das Gerät einzuschalten. Der LCD-Bildschirm leuchtet auf.
3. Materialien vorbereiten:
   • Stellen Sie sicher, dass die Nickelstreifen und Batteriepole sauber sind. Verwenden Sie gegebenenfalls das beiliegende Schleifpapier, um die Oberflächen leicht anzurauen und Oxidation oder Ablagerungen zu entfernen.
   • Positionieren Sie den Nickelstreifen sicher auf dem Batteriepol, an dem die Schweißung erfolgen soll.

Abbildung 5.1: Informationen zum Laden des VLOXO Punktschweißgeräts über Typ-C und Indikatoren für die Akkulaufzeit.

6. Bedienungsanleitung

6.1. Das LCD-Display verstehen

Das LCD-Display liefert wichtige Informationen und ermöglicht die Anpassung von Einstellungen:

• Modus: Zeigt „Modus Auto“ oder „Modus Manuell“ an.
• Gang: Zeigt den aktuellen Leistungspegel (0-99) an.
• Verzögerung: Gibt die Schweißverzögerungszeit an.
• Vorheizen: Zeigt die Vorheizzeit an.
• Batterieanzeige: Zeigt den aktuellen Batteriestand an.
• Temperatur: Temperaturanzeige in Echtzeit.
• Set-Taste: Klicken Sie hier, um das Einstellungsmenü für Sprache, Schlafzeit, Bildschirmhelligkeit usw. aufzurufen.

6.2. Modusauswahl und Gangeinstellung

Das Gerät bietet zwei Schweißmodi und 99 einstellbare Leistungsstufen.

1. Auswahlmodus: Verwenden Sie die entsprechende Taste (siehe Geräteoberfläche), um zwischen „Modus Auto“ und „Modus Manuell“ umzuschalten.
2. Ausrüstung anpassen: Mit dem Einstellknopf (siehe Geräteoberfläche) kann der gewünschte Leistungspegel von 0 bis 99 eingestellt werden.
   • Eine höhere Gangstufe sorgt für mehr Ausgangsleistung und eignet sich für dickere Nickelstreifen (0.1-0.25 mm).
   • Ist die Schweißstelle schwarz, verringern Sie die Übersetzung. Ist das Schmelzbad zu klein, erhöhen Sie die Übersetzung.
   • Rauchen beim Schweißen ist ein normales Phänomen.

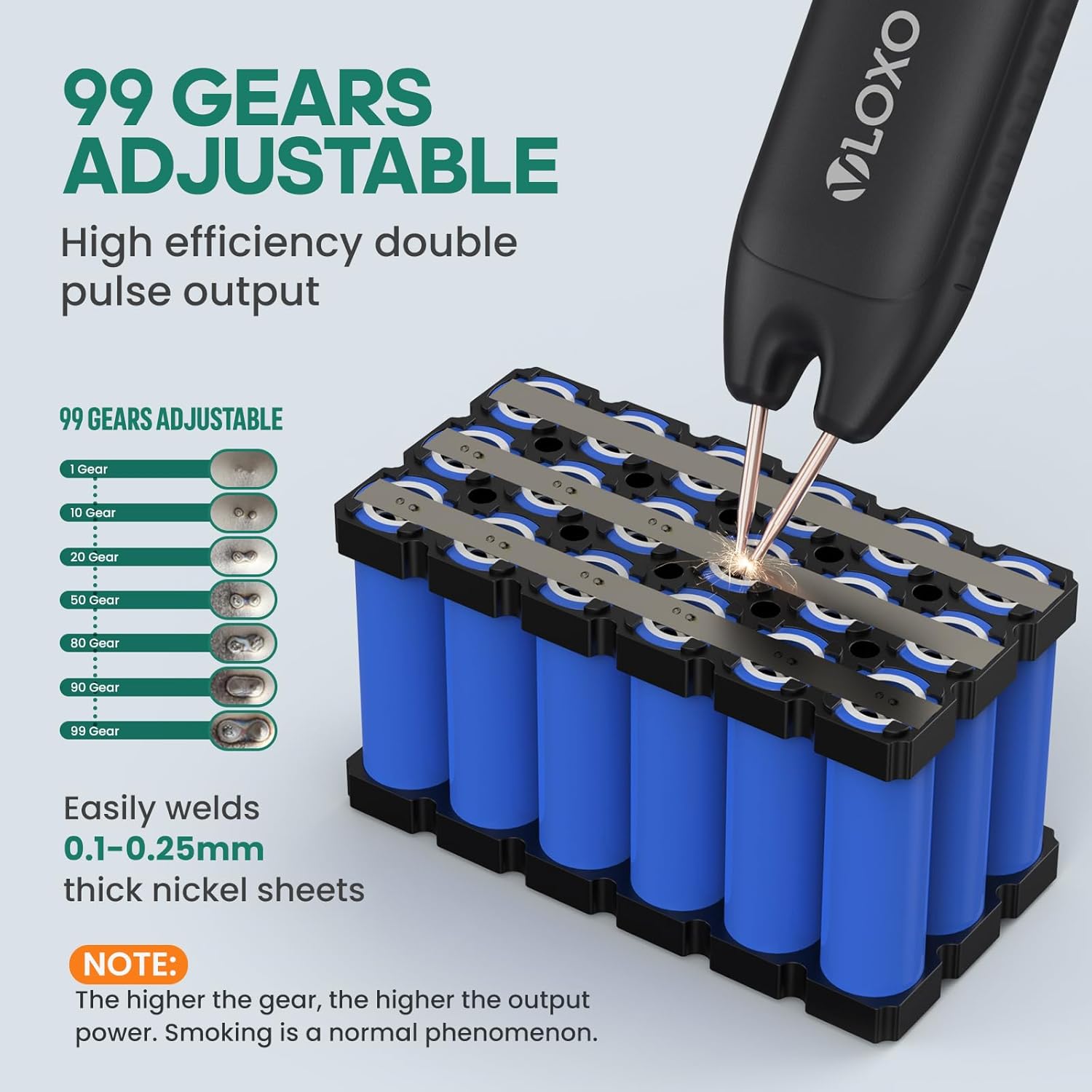

Abbildung 6.1: Illustration von 99 verstellbaren Zahnrädern und deren Einfluss auf die Schweißqualität.

Abbildung 6.2: Vergleich der automatischen und manuellen Schweißmodi.

6.3. Schweißvorgang

1. Positionierung: Halten Sie das Punktschweißgerät in einem Winkel von 45° bis 60° zur Schweißfläche. Dieser Winkel erleichtert und optimiert das Schweißen.
2. Kontakt:
   • Automatik-Modus: Nachdem Sie den Modus eingestellt haben, bringen Sie einfach beide Schweißstifte vollständig in Kontakt mit dem Material. Das Punktschweißen wird nach der eingestellten Verzögerungszeit automatisch ausgelöst.
   • Manueller Modus: Nachdem der Schweißmodus eingestellt ist, bringen Sie zunächst beide Schweißstifte vollständig in Kontakt mit dem Material und drücken Sie dann den Ein-/Ausschalter, um den Schweißvorgang zu starten.
3. Sorgen Sie für einen ordnungsgemäßen Kontakt: Für eine gleichmäßige und feste Schweißnaht ist es entscheidend, dass beide Schweißstifte das Material gleichzeitig berühren. Ungleichmäßiger Kontakt kann zu einer mangelhaften Schweißnahtqualität führen.
4. Schweißnaht prüfen: Nach jedem Schweißvorgang die Verbindung visuell auf Festigkeit und Aussehen prüfen. Die Getriebeeinstellungen gegebenenfalls anpassen.

Abbildung 6.3: Schritt-für-Schritt-Anleitung zur Verwendung des VLOXO Punktschweißgeräts, einschließlich Einschalten, Materialauswahl, Modus-/Gangwahl und Schweißwinkel.

Abbildung 6.4: Empfohlene Schweißwinkel und kompatible Werkstoffe (Nickelblech) im Vergleich zu inkompatiblen Werkstoffen (Kupfer oder Aluminium).

7. Laden und Akkulaufzeit

Das VLOXO Akku-Punktschweißgerät ist mit einem wiederaufladbaren Lithium-Metall-Akku ausgestattet.

• Lademethode: Verwenden Sie das mitgelieferte Typ-C-Ladekabel.
• Ladeanzeige: Auf dem LCD-Bildschirm werden der Akkustand und der Ladestatus angezeigt.
• Akkulaufzeit: Ein voll aufgeladenes Schweißgerät kann etwa 1000 Punktschweißungen an 0.1 mm dickem Material durchführen. Die tatsächliche Leistung kann je nach Getriebeeinstellung und Materialstärke variieren.
• Laden während des Betriebs: Das Gerät kann auch während des Ladevorgangs verwendet werden und ermöglicht so bei Bedarf einen kontinuierlichen Betrieb.

Abbildung 7.1: Visuelle Darstellung des wiederaufladbaren Akkus und des Typ-C-Ladeanschlusses.

8. Wartung

• Reinigungstipps für Schweißnähte: Überprüfen Sie die Kupfernadeln regelmäßig auf Verschleiß oder Oxidation. Verwenden Sie das beiliegende Mattpapier (Schleifpapier), um die Spitzen bei Verschmutzung oder Oxidation zu reinigen und so einen guten elektrischen Kontakt zu gewährleisten.
• Austauschen von Kupfernadeln: Wenn die Kupfernadeln übermäßig abgenutzt sind, ersetzen Sie sie durch die im Paket enthaltenen Ersatznadeln.
• Allgemeine Reinigung: Wischen Sie das Gerät mit einem trockenen, weichen Tuch ab, um Staub und Schmutz zu entfernen. Verwenden Sie keine scharfen Chemikalien und tauchen Sie das Gerät nicht in Wasser.
• Lagerung: Lagern Sie das Punktschweißgerät in einer sauberen, trockenen Umgebung, fern von direkter Sonneneinstrahlung und extremen Temperaturen.

9. Fehlerbehebung

10. Spezifikationen

11. Garantie und Support

Informationen zur Garantie oder technische Unterstützung erhalten Sie beim VLOXO-Kundendienst über den Händler, bei dem Sie das Produkt erworben haben, oder auf der offiziellen VLOXO-Website. webBitte bewahren Sie Ihren Kaufbeleg für Garantieansprüche auf.
