LogiLink PA0338RF 10000mAh Powerbank – Benutzerhandbuch

1. Einleitung

Vielen Dank, dass Sie sich für die LogiLink PA0338RF 10000mAh Powerbank entschieden haben. Diese Bedienungsanleitung enthält wichtige Informationen für die sichere und effiziente Nutzung Ihres Geräts. Bitte lesen Sie sie vor der Verwendung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.

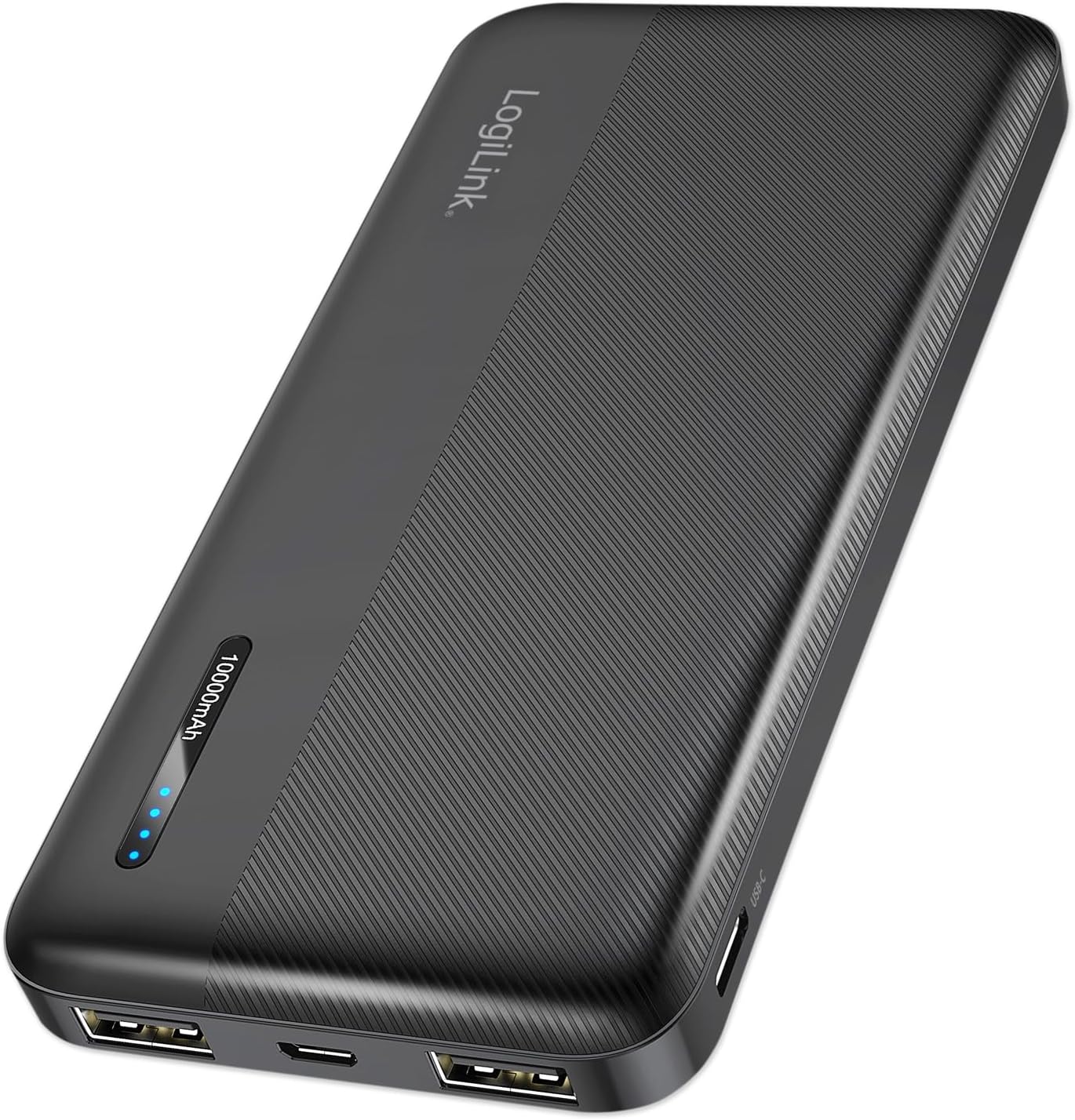

Abbildung 1: LogiLink PA0338RF 10000mAh Powerbank. Dieses Bild zeigt die elegante, schwarze Powerbank mit ihrer strukturierten Oberfläche, dem LogiLink-Logo und den LED-Anzeigeleuchten.

2. Produktüberschreitungview

2.1 Hauptmerkmale

• Hohe Kapazität: 10000 mAh für längeres Laden von Geräten.
• Mehrere Ports: Zwei USB-A-Ausgänge und ein USB-C-Eingangs-/Ausgang.
• Schnelles Laden: Unterstützt eine Gesamtausgangsleistung von 12 W für effizientes Laden.
• LED-Anzeige: Vier LED-Leuchten zeigen den aktuellen Batteriestatus an.
• Sicherheitsschutz: Eingebaute Schutzmechanismen gegen Überladung, Tiefentladung, Überlastung und Kurzschluss.
• Kompaktes Design: Tragbar und leicht, ideal für Reisen.

2.2 Packungsinhalt

• LogiLink PA0338RF 10000mAh Powerbank
• USB-A-auf-USB-C-Kabel (30 cm)
• Benutzerhandbuch (dieses Dokument)

Abbildung 2: Inklusive USB-A-auf-USB-C-Kabel. Die Abbildung zeigt das schwarze USB-A-auf-USB-C-Ladekabel, das mit der Powerbank geliefert wird.

2.3 Geräteaufbau

Abbildung 3: Anschlüsse und Anzeigen der Powerbank. Dieses Diagramm zeigt die verschiedenen Anschlüsse und Bedienelemente der Powerbank, darunter den Ein-/Ausschalter, die LED-Anzeige, den Micro-USB-Eingang, 2x USB-A-Ausgänge und den USB-C-Ein-/Ausgang.

1. Netzschalter: Drücken Sie diese Taste, um den Akkustand zu prüfen oder den Ladevorgang zu starten.
2. LED-Anzeige: Zeigt die verbleibende Akkukapazität an.
3. Micro USB Eingang: Zum Aufladen der Powerbank.
4. USB-A-Ausgang 1: Zum Laden externer Geräte.
5. USB-A-Ausgang 2: Zum Laden externer Geräte.
6. USB-C-Eingang/Ausgang: Zum Laden der Powerbank oder externer Geräte.

3. Einrichtung

3.1 Erstaufladung

Vor der ersten Verwendung wird empfohlen, die LogiLink PA0338RF Powerbank vollständig aufzuladen. Verbinden Sie dazu das mitgelieferte USB-A-auf-USB-C-Kabel (oder ein Micro-USB-Kabel) mit dem Eingang der Powerbank und das andere Ende mit einem USB-Netzteil (nicht im Lieferumfang enthalten) oder einem USB-Anschluss Ihres Computers. Die LED-Anzeigen leuchten auf, um den Ladefortschritt anzuzeigen.

4. Bedienungsanleitung

4.1 Aufladen der Powerbank

Um die Powerbank aufzuladen, verbinden Sie ein USB-Kabel entweder mit dem Micro-USB- oder dem USB-C-Eingang. Verbinden Sie das andere Ende des Kabels mit einer geeigneten USB-Stromquelle (z. B. einem Netzteil oder einem USB-Anschluss am Computer). Die LED-Anzeigen blinken während des Ladevorgangs und leuchten dauerhaft, sobald die Powerbank vollständig geladen ist.

4.2 Laden externer Geräte

Zum Aufladen Ihres Mobiltelefons, Tablets oder anderer USB-betriebener Geräte:

1. Schließen Sie das Ladekabel Ihres Geräts an einen der USB-A-Ausgangsanschlüsse oder den USB-C-Ausgangsanschluss der Powerbank an.
2. Verbinden Sie das andere Ende des Kabels mit Ihrem Gerät.
3. Die Powerbank beginnt automatisch mit dem Laden Ihres Geräts. Falls nicht, drücken Sie einmal den Ein-/Ausschalter, um den Ladevorgang zu aktivieren.

Die Powerbank unterstützt das gleichzeitige Laden von bis zu drei Geräten (zwei über USB-A, eines über USB-C) mit einer maximalen Gesamtausgangsleistung von 12 W.

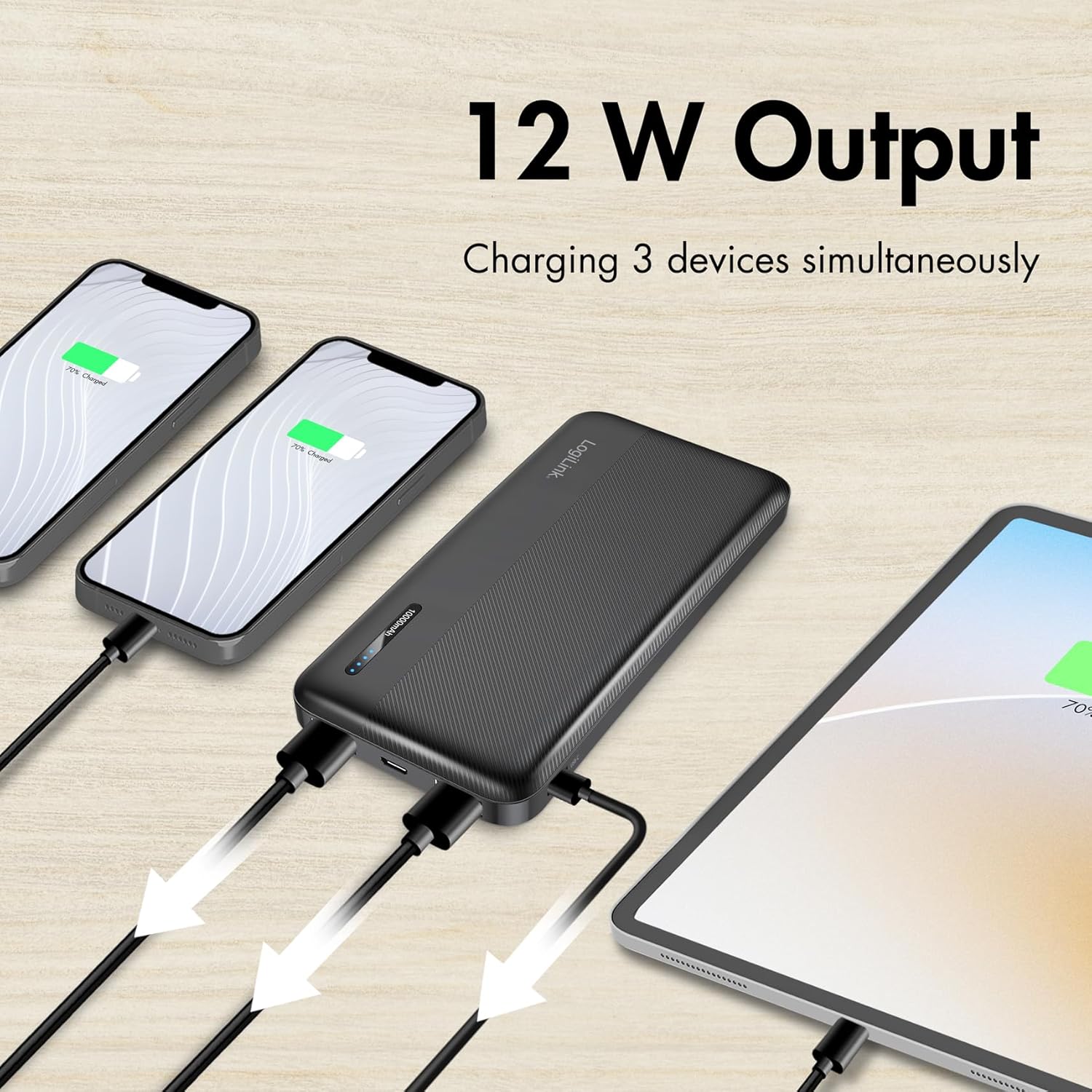

Abbildung 4: Laden mehrerer Geräte. Dieses Bild zeigt die Powerbank, die gleichzeitig zwei Smartphones und ein Tablet lädt und damit ihre Fähigkeit zum Laden mehrerer Geräte demonstriert.

Abbildung 5: Breite Gerätekompatibilität. Dieses Bild zeigt die Powerbank neben verschiedenen tragbaren Geräten wie Smartphones und Tablets und verdeutlicht damit ihre breite Kompatibilität.

5. Anleitung zur LED-Anzeige

Die vier LED-Leuchten an der Powerbank zeigen die verbleibende Akkukapazität an:

• 4 LEDs leuchten dauerhaft: 75 % - 100 % berechnet
• 3 LEDs leuchten dauerhaft: 50 % - 75 % berechnet
• 2 LEDs leuchten dauerhaft: 25 % - 50 % berechnet
• 1 LED dauerhaft: 0 % - 25 % geladen (bald wieder aufladen)
• LEDs blinken: Die Powerbank wird gerade geladen

6. Sicherheitshinweise

Ihre LogiLink PA0338RF Powerbank ist mit mehreren Schutzfunktionen ausgestattet, um einen sicheren Betrieb zu gewährleisten:

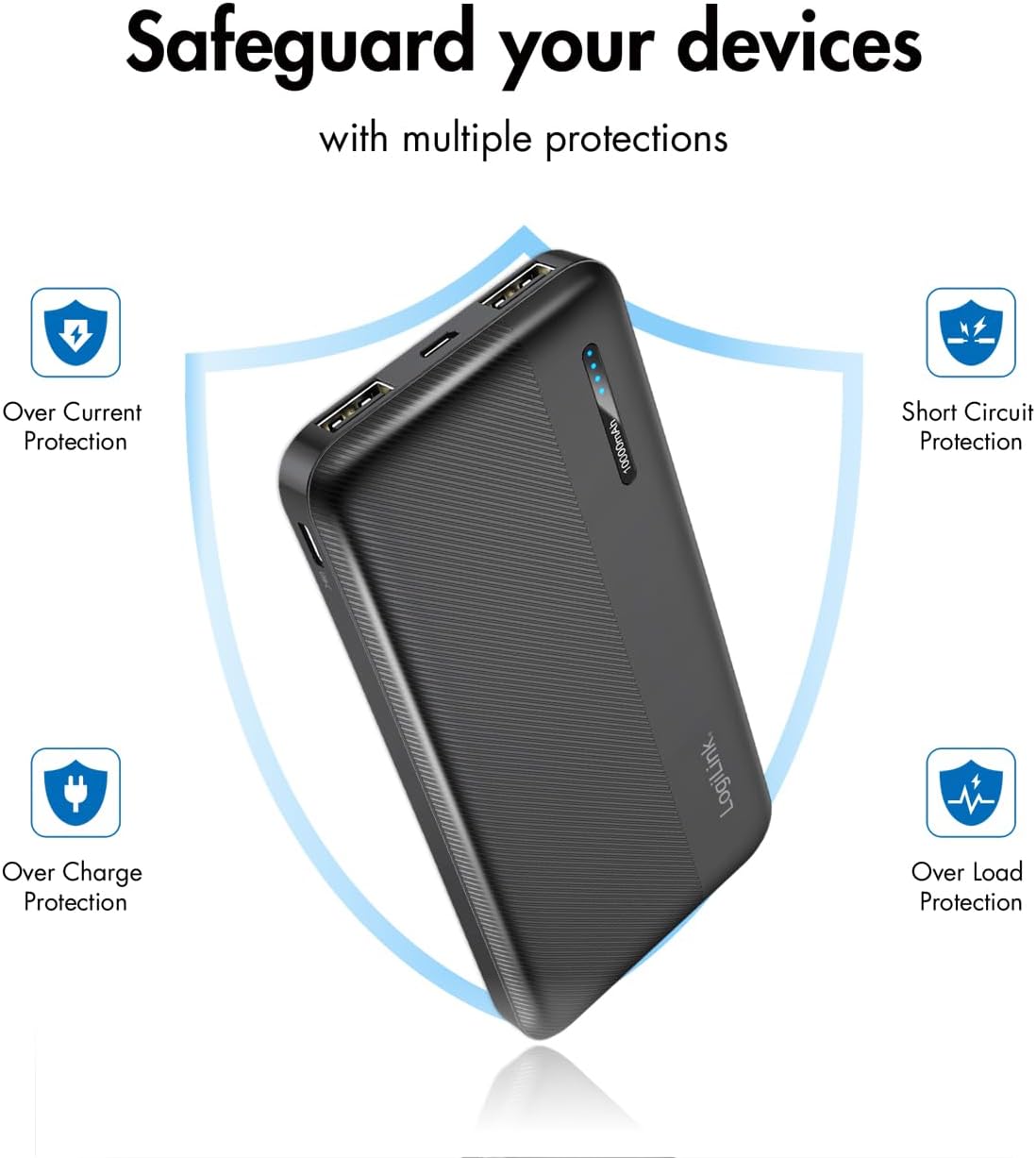

Abbildung 6: Mehrere Schutzfunktionen. Diese Abbildung veranschaulicht die integrierten Schutzmechanismen der Powerbank, darunter Überstromschutz, Kurzschlussschutz, Überladeschutz und Überlastschutz.

• Überladeschutz: Verhindert ein Überladen der Powerbank.
• Tiefentladeschutz: Verhindert, dass die Powerbank vollständig entladen wird, und verlängert so die Batterielebensdauer.
• Überlastschutz: Schützt vor übermäßiger Stromaufnahme.
• Kurzschlussschutz: Schaltet sich bei einem Kurzschluss automatisch ab.

Allgemeine Sicherheitsvorkehrungen:

• Setzen Sie die Powerbank keinen extremen Temperaturen, direkter Sonneneinstrahlung oder Feuer aus.
• Die Powerbank darf nicht in Wasser oder andere Flüssigkeiten getaucht werden.
• Zerlegen, modifizieren oder versuchen Sie nicht, das Gerät zu reparieren.
• Außerhalb der Reichweite von Kindern aufbewahren.
• Verwenden Sie ausschließlich zertifizierte Kabel und Ladegeräte.
• Entsorgen Sie die Powerbank verantwortungsvoll gemäß den örtlichen Vorschriften.

7. Wartung

• Reinigen Sie die Powerbank mit einem weichen, trockenen Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel.
• Bewahren Sie die Powerbank an einem kühlen, trockenen Ort auf, wenn Sie sie nicht verwenden.
• Bei längerer Lagerung sollte die Powerbank alle drei Monate auf etwa 50 % aufgeladen werden, um die Batterieleistung zu erhalten.

8. Fehlerbehebung

8.1 Powerbank lädt nicht

• Stellen Sie sicher, dass das Ladekabel sowohl mit dem Eingangsanschluss der Powerbank als auch mit der Stromquelle fest verbunden ist.
• Versuchen Sie es mit einem anderen USB-Kabel oder Netzteil.
• Prüfen Sie, ob die Stromquelle aktiv ist und Strom liefert.

8.2 Gerät lädt nicht über Powerbank

• Prüfen Sie, ob die Powerbank ausreichend geladen ist (siehe LED-Anzeigen).
• Stellen Sie sicher, dass das Ladekabel sowohl mit dem Ausgangsanschluss der Powerbank als auch mit Ihrem Gerät fest verbunden ist.
• Drücken Sie den Ein-/Ausschalter an der Powerbank, um den Ladevorgang zu aktivieren.
• Versuchen Sie es mit einem anderen Ladekabel oder einem anderen Ausgangsanschluss an der Powerbank.
• Stellen Sie sicher, dass Ihr Gerät mit den Ausgangsspezifikationen der Powerbank kompatibel ist.

8.3 Langsames Laden

• Verwenden Sie unbedingt ein hochwertiges Kabel.
• Prüfen Sie, ob Ihr Gerät Schnellladen unterstützt und ob die Ausgangsleistung der Powerbank dazu passt.
• Das gleichzeitige Laden mehrerer Geräte kann die verfügbare Leistung verteilen und dadurch das Laden einzelner Geräte verlangsamen.

9. Spezifikationen

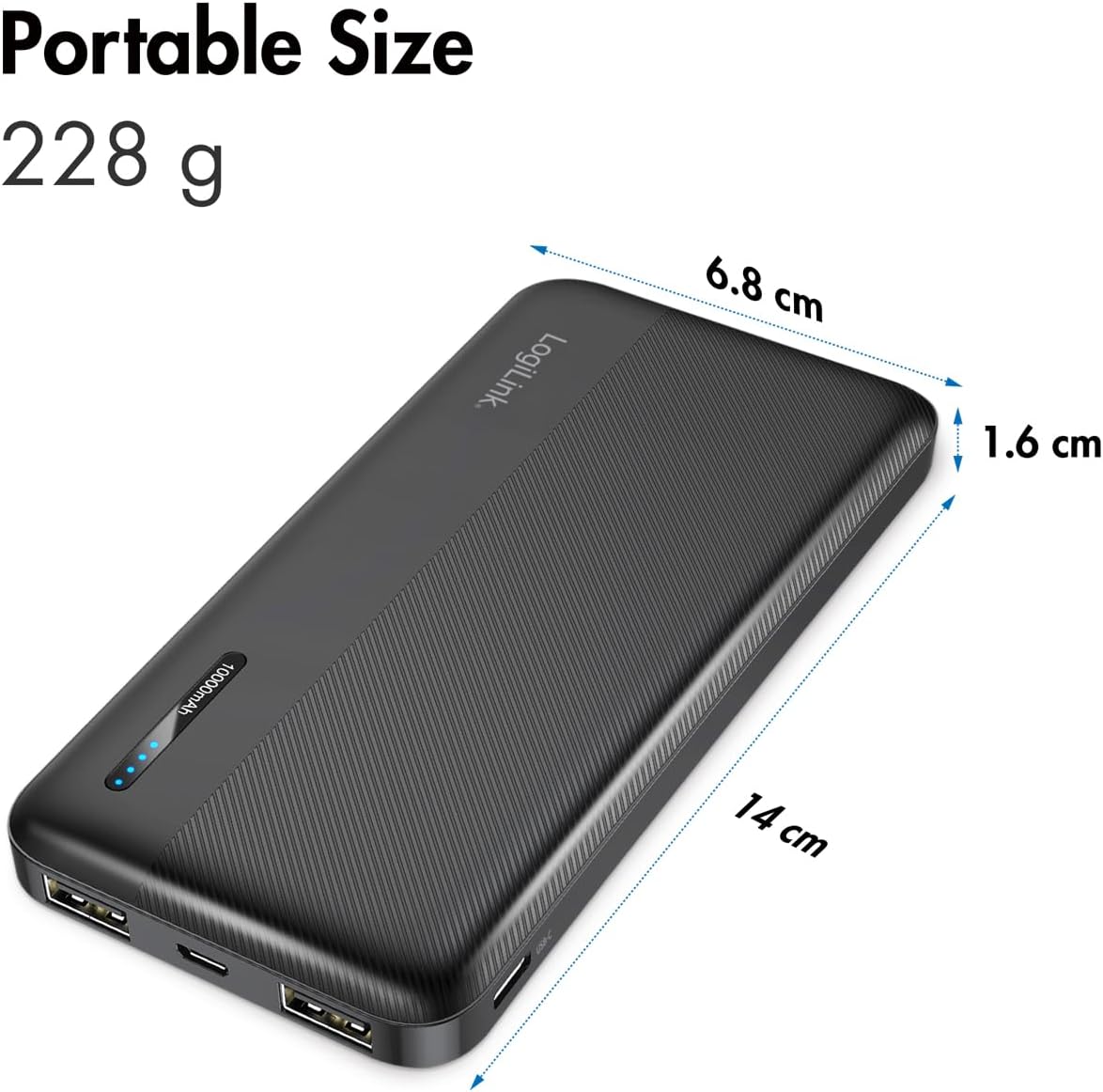

Abbildung 7: Tragbare Größe und Abmessungen. Dieses Bild zeigt die Powerbank mit ihren physischen Abmessungen (14 cm Länge, 6.8 cm Breite, 1.6 cm Dicke) und ihrem Gewicht (228 g), wodurch ihre Tragbarkeit hervorgehoben wird.

10. Garantie und Support

LogiLink-Produkte sind auf Zuverlässigkeit und Leistung ausgelegt. Informationen zur Garantie und zum technischen Support finden Sie auf der Ihrer Bestellung beiliegenden Garantiekarte oder auf der offiziellen LogiLink-Website. webBitte halten Sie Ihre Produktmodellnummer (PA0338RF) und den Kaufbeleg bereit, wenn Sie sich an den Support wenden.
