1. Produktüberschreitungview
Die HANTECH H-PRO 12000 BTU Split-Klimaanlage sorgt für ein effizientes und komfortables Raumklima. Dank Inverter-Technologie bietet sie sowohl Kühl- als auch Heizfunktionen, einen leisen Betrieb und intelligente Steuerungsmöglichkeiten.
Abbildung 1.1: Komponenten der HANTECH H-PRO Split-Klimaanlage.
Hauptmerkmale:
- Leistungsstark und effizient: 12000 BTU (3.4 kW) Leistung, geeignet für Räume bis zu 45 m², mit energiesparender Inverter-Technologie.
- Umweltfreundliches Kältemittel: Verwendet das Kältemittel R32 mit einem niedrigen Treibhauspotenzial (GWP) von 675 und entspricht damit den europäischen Umweltvorschriften.
- Intelligente Steuerung: Integriertes WLAN zur Steuerung über eine mobile App, kompatibel mit Alexa und Google Home für Sprachbefehle.
- Leiser Betrieb: Genießen Sie eine ruhige Umgebung mit einem superleisen Modus, der in Innenräumen bereits ab 22 dB(A) arbeitet.
- Vielseitige Funktionen: Beinhaltet Kühl-, Heiz-, Entfeuchtungs-, Eco-Modus, Schlafmodus und Timer-Funktionen.
- Sanfte Windtechnologie: Verfügt über 1422 Mikroöffnungen für einen sanften, gleichmäßigen Luftstrom und vermeidet so direkte kalte Zugluft.
- iFeel-Funktion: Misst die Umgebungstemperatur direkt über die Fernbedienung für präzisen Komfort.
2. Sicherheitshinweise
Bitte lesen Sie alle Sicherheitshinweise sorgfältig durch, bevor Sie Ihre Klimaanlage installieren und in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.
- Die Installation muss von qualifiziertem Fachpersonal gemäß den örtlichen und nationalen Elektrovorschriften durchgeführt werden.
- Bedienen Sie die Klimaanlage nicht mit nassen Händen oder wenn Sie auf nassen Oberflächen stehen.
- Vor jeglichen Wartungs- oder Reinigungsarbeiten muss die Stromversorgung unterbrochen sein.
- Führen Sie keine Gegenstände in den Luftauslass oder -einlass ein.
- Halten Sie Kinder von dem Gerät und der Fernbedienung fern.
- Das Gerät enthält das leicht entzündliche Kältemittel R32. Sorgen Sie während der Installation und Wartung für ausreichende Belüftung.
3. Packungsinhalt
Bitte überprüfen Sie, ob alle unten aufgeführten Artikel in Ihrem Paket enthalten sind:
- Innengerät
- Außengerät
- Kupferrohrset (3 Meter)
- Wandhalterung für Außengerät
- Fernbedienung
- Abflussrohr
- Bedienungsanleitung (dieses Dokument)
- Weiteres notwendiges Installationszubehör
Abbildung 3.1: Illustrierter Packungsinhalt.
4. Installationsanleitung (Einrichtung)
Wichtig: Die Installation dieser Split-Klimaanlage erfordert Fachkenntnisse und Spezialwerkzeug. Sie muss von einem zertifizierten und qualifizierten Techniker durchgeführt werden, um Sicherheit, einwandfreie Funktion und den Erhalt der Garantie zu gewährleisten.
4.1. Standortauswahl
- Innengerät: Wählen Sie einen Standort, der eine gleichmäßige Luftverteilung ermöglicht und vor direkter Sonneneinstrahlung sowie Wärmequellen geschützt ist. Achten Sie auf ausreichend Platz um das Gerät herum für Wartungsarbeiten.
- Außengerät: Wählen Sie einen gut belüfteten Bereich ohne Hindernisse und mit ausreichendem Luftstrom. Minimieren Sie den Abstand zwischen Innen- und Außengerät, um eine optimale Leistung zu erzielen.
4.2. Installationsschritte (Überview (für Techniker)
- Montieren Sie die Rückplatte des Innengeräts sicher an der Wand.
- Bohren Sie ein Loch durch die Wand für die Kältemittelleitungen und den Abflussschlauch.
- Montieren Sie das Außengerät an der Wandhalterung oder auf einem stabilen Sockel.
- Verbinden Sie die Kältemittelleitungen zwischen Innen- und Außengerät. Achten Sie auf korrektes Bördeln und Festziehen, um Leckagen zu vermeiden.
- Schließen Sie den Ablaufschlauch vom Innengerät an und achten Sie dabei auf ein Gefälle nach unten, um einen ordnungsgemäßen Wasserablauf zu gewährleisten.
- Die Kältemittelleitungen müssen evakuiert werden, um Luft und Feuchtigkeit zu entfernen.
- Schließen Sie die elektrischen Leitungen gemäß dem im vollständigen technischen Handbuch enthaltenen Schaltplan an.
- Prüfen Sie mit einem Lecksuchgerät auf Kältemittellecks.
- Isolieren Sie alle Rohre und Verbindungen.
- Testen Sie die Funktionsfähigkeit des Geräts in allen Betriebsmodi.
Abbildung 4.1: Kompaktes Design und Abmessungen der H-PRO-Einheiten.
5. Bedienungsanleitung
Ihre HANTECH H-PRO Klimaanlage kann über die mitgelieferte Fernbedienung oder die mobile Anwendung Smart Life gesteuert werden.
5.1. Fernbedienungsbetrieb
Mit der Fernbedienung können Sie alle Funktionen Ihrer Klimaanlage steuern. Achten Sie darauf, dass die Fernbedienung beim Senden von Befehlen auf das Innengerät gerichtet ist.
Abbildung 5.1: HANTECH H-PRO Fernbedienung und iFeel-Funktion.
Wichtigste Tasten der Fernbedienung:
- Netzschalter: Schaltet das Gerät EIN/AUS.
- Modus-Taste: Durchläuft die Betriebsmodi: Auto, Kühlen, Entfeuchten, Heizen, Ventilator.
- Temperaturtasten (▲/▼): Regelt die gewünschte Temperatur.
- Lüftergeschwindigkeitstaste: Wählt die Lüftergeschwindigkeit (Auto, Niedrig, Mittel, Hoch).
- Swing-Taste: Steuert die vertikale Luftstromrichtung.
- iFeel-Taste: Aktiviert die iFeel-Funktion und misst die Temperatur am Standort der Fernbedienung.
- ECO-Taste: Aktiviert den energiesparenden Eco-Modus.
- Sleep-Taste: Optimiert Temperatur und Lüftergeschwindigkeit für einen angenehmen Schlaf.
- Timer-Taste: Stellt Ein-/Ausschalttimer ein.
- Sanftwind-Taste: Aktiviert die Funktion für sanften Luftstrom.
5.2. Steuerung über die Smart Life App
Dank des integrierten WLANs können Sie Ihre Klimaanlage von überall aus mit der Smart Life Mobile-App auf Ihrem Smartphone oder Tablet steuern.
Abbildung 5.2: Smart Life App zur Fernsteuerung.
5.2.1. Installation und Einrichtung der App:
- Laden Sie die App „Smart Life“ aus dem App Store Ihres Geräts herunter (verfügbar für Android und iOS).
- Registrieren Sie sich für ein neues Konto oder melden Sie sich an, falls Sie bereits eines besitzen.
- Stellen Sie sicher, dass Ihre Klimaanlage eingeschaltet und im Kopplungsmodus ist (genaue Anweisungen zur Kopplung finden Sie im vollständigen technischen Handbuch).
- Tippen Sie in der App auf „Gerät hinzufügen“ und wählen Sie „Klimaanlage“ aus oder suchen Sie nach Ihrem spezifischen Modell.
- Folgen Sie den Anweisungen auf dem Bildschirm, um Ihre Klimaanlage mit Ihrem WLAN-Heimnetzwerk zu verbinden.
5.2.2. Sprachsteuerung (Alexa/Google Home):
Sobald Sie mit der Smart Life App verbunden sind, können Sie Ihr Konto mit Amazon Alexa oder Google Home verknüpfen, um Ihr Gerät per Sprachsteuerung zu bedienen. Anweisungen zur Verknüpfung finden Sie in der jeweiligen App des Sprachassistenten.
Abbildung 5.3: Intelligente Steuerung mit Alexa und Google Home.
6. Wartung
Regelmäßige Wartung gewährleistet optimale Leistung und Langlebigkeit Ihrer Klimaanlage. Trennen Sie die Anlage vor allen Wartungsarbeiten immer vom Stromnetz.
6.1. Reinigung des Luftfilters
Die Luftfilter sollten je nach Nutzung und Luftqualität alle zwei Wochen oder auch häufiger gereinigt werden.
- Öffnen Sie die Frontplatte der Inneneinheit.
- Entfernen Sie die Luftfilter.
- Reinigen Sie die Filter mit einem Staubsauger oder waschen Sie sie mit lauwarmem Wasser und einem milden Reinigungsmittel.
- Gründlich abspülen und im Schatten vollständig trocknen lassen, bevor sie wieder eingesetzt werden.
- Schließen Sie die Frontblende.
Abbildung 6.1: Integrierter Luftfilter für effektive Luftreinigung.
6.2. Selbstreinigungsfunktion
Das H-PRO verfügt über eine Selbstreinigungsfunktion, die die Sauberkeit des Verdampferregisters des Innengeräts aufrechterhält.
Abbildung 6.2: Schritte der Selbstreinigungsfunktion.
- Schritt 1: Schmutz- und Staubpartikel sind am Verdampfer gefroren.
- Schritt 2: Durch das Abtauen wird der Schmutz effektiv gelöst und entfernt.
- Schritt 3: Der Wärmetauscher wird zur Sterilisation vorbereitet.
- Schritt 4: Durch Erhitzen auf 56°C für 30 Minuten werden Bakterien wirksam abgetötet.
Informationen zur Aktivierung des Selbstreinigungszyklus finden Sie auf Ihrer Fernbedienung oder in der App.
6.3. Wartung der Außeneinheit
Überprüfen Sie regelmäßig das Außengerät auf Verstopfungen (Blätter, Schmutz) im Bereich des Ventilators und der Spulen. Reinigen Sie diese vorsichtig mit einer weichen Bürste oder einem Tuch. Achten Sie darauf, dass der Bereich um das Außengerät frei bleibt, um eine optimale Luftzirkulation zu gewährleisten.
7. Fehlerbehebung
Sollten Sie Probleme mit Ihrer Klimaanlage haben, konsultieren Sie bitte die folgenden häufig auftretenden Probleme und Lösungen, bevor Sie sich an den Kundendienst wenden.
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Das Gerät lässt sich nicht einschalten | Kein Strom, Batterien der Fernbedienung schwach, Sicherung ausgelöst. | Stromversorgung prüfen, Batterien der Fernbedienung austauschen, Sicherungsautomat zurücksetzen. |
| Unzureichende Kühlung/Heizung | Verschmutzte Luftfilter, blockiertes Außengerät, falscher Betriebsmodus gewählt, Temperatureinstellung zu hoch/niedrig. | Luftfilter reinigen, Verstopfungen am Außengerät beseitigen, richtigen Modus auswählen, Temperatur einstellen. |
| Ungewöhnliche Geräusche | Lose Teile, blockierter Lüfter, Kältemittelleck (zischendes Geräusch). | Prüfen Sie auf lose Teile und entfernen Sie Verstopfungen. Bei Zischgeräuschen kontaktieren Sie einen Techniker. |
| Wasserleckage am Innengerät | Verstopfter Abflussschlauch, unsachgemäße Installation. | Prüfen und reinigen Sie den Ablaufschlauch. Sollte das Problem weiterhin bestehen, wenden Sie sich bitte an einen Techniker. |
| Probleme mit der Wi-Fi-Verbindung | Routerprobleme, falsches WLAN-Passwort, Gerät zu weit vom Router entfernt. | Starten Sie den Router neu, geben Sie das WLAN-Passwort in der App erneut ein und stellen Sie sicher, dass sich das Gerät in WLAN-Reichweite befindet. |
Sollten hier nicht aufgeführte Probleme auftreten oder die beschriebenen Lösungen das Problem nicht beheben, wenden Sie sich bitte an den HANTECH-Kundendienst.
8. Spezifikationen
Technische Daten für die HANTECH H-PRO 12000 BTU Split-Klimaanlage.
| Besonderheit | Spezifikation |
|---|---|
| Marke | HANTECH |
| Modellnummer | H-PRO |
| Kühlleistung | 12000 BTU (3.4 kW) |
| Heizleistung | 2.4 kW (geschätzt anhand des Bildes) |
| Empfohlene Raumgröße | Bis zu 45 m² |
| Kältemittel | R-32 |
| SEER (Saisonale Energieeffizienzquote) | 6.1 |
| Bandtage | 220 Volt |
| Geräuschpegel des Innengeräts (Leisemodus) | Ab 22 dB(A) |
| Geräuschpegel des Außengeräts (Max.) | 65 dB |
| Abmessungen des Innengeräts (L x B x H) | 71 x 19 x 46 cm (ca., Abbildung) |
| Abmessungen des Außengeräts (L x B x H) | 71.2 x 45.9 x 27.6 cm (ca., Abbildung) |
| Gesamtproduktgewicht | 30 kg |
| Wi-Fi-Konnektivität | Ja (kompatibel mit Smart Life App, Alexa und Google Home) |

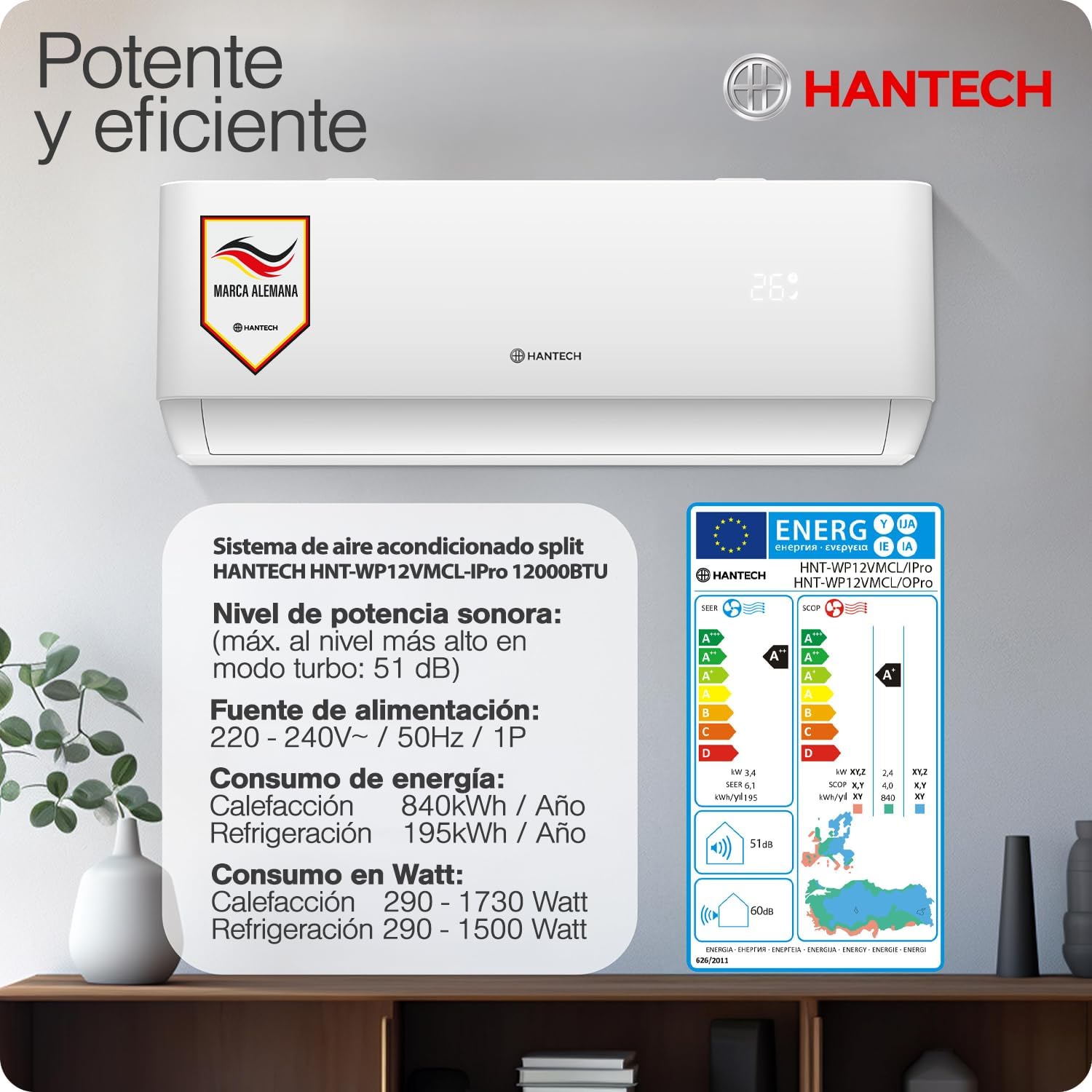

Abbildung 8.1: Energielabel und Details zur Energieeffizienz.
9. Garantie und Support
Für HANTECH-Produkte gilt eine Herstellergarantie. Die genauen Garantiebedingungen entnehmen Sie bitte Ihrer Kaufdokumentation.
Kundendienst:
Bei technischen Problemen, Garantieansprüchen oder Fragen zu Ihrer HANTECH H-PRO Klimaanlage wenden Sie sich bitte an den HANTECH Kundendienst. Die Kontaktdaten finden Sie auf der HANTECH-Website. webWebsite oder über Ihren Händler.
HANTECH ist bestrebt, auch nach dem Kauf einen umfassenden Kundenservice zu bieten, einschließlich Unterstützung bei Ersatzteilen, Vorschlägen und weiteren Anweisungen.
Abbildung 9.1: HANTECH-Kundendienstinformationen.
