1. Einleitung
The JIGUUN 1500W Pure Sine Wave Power Inverter converts 12V DC battery power to 110-120V AC household power. This device is designed to provide clean, stable power for various applications, including home use, RVs, camping, cars, and trucks. It features multiple AC outlets, a USB charging port, and an LCD display for monitoring system status.
2. Sicherheitshinweise
WARNUNG: Die Nichtbeachtung dieser Sicherheitshinweise kann zu schweren Verletzungen oder Sachschäden führen.
- Read the entire manual before operating the inverter.
- Sorgen Sie für ausreichende Belüftung rund um den Wechselrichter. Blockieren Sie die Lüftungsschlitze nicht.
- Der Wechselrichter darf weder Wasser, Regen noch übermäßiger Feuchtigkeit ausgesetzt werden.
- Do not operate the inverter near flammable materials or in environments with explosive gases.
- Schließen Sie den Wechselrichter nur an eine 12-V-Gleichstromquelle an. Der Anschluss an andere Spannungen ist nicht zulässig.tagEs kann zu Schäden am Gerät kommen.
- Um Überhitzung und Lichtbogenbildung zu vermeiden, ist darauf zu achten, dass alle Verbindungen fest und sicher sind.
- Öffnen Sie den Wechselrichter nicht.asing. Im Inneren befinden sich keine vom Benutzer wartbaren Teile.
- Halten Sie Kinder während des Betriebs vom Wechselrichter fern.
- Vor jeglichen Wartungs- oder Reinigungsarbeiten muss der Wechselrichter von der Batterie getrennt werden.
- The inverter generates heat; avoid touching the casing during prolonged operation.
3. Packungsinhalt
Überprüfen Sie, ob alle Artikel in Ihrem Paket vorhanden sind:
- 1x JIGUUN 1500W Pure Sine Wave Inverter
- 1x Benutzerhandbuch
- 2 Sets of Battery Cables (2x Red, 2x Black)
- 1x Fernbedienung
- 10x 30A Spare Fuses (Note: Fuses are pre-installed; these are spares)
- 1x Alligator Clip Safety Ground

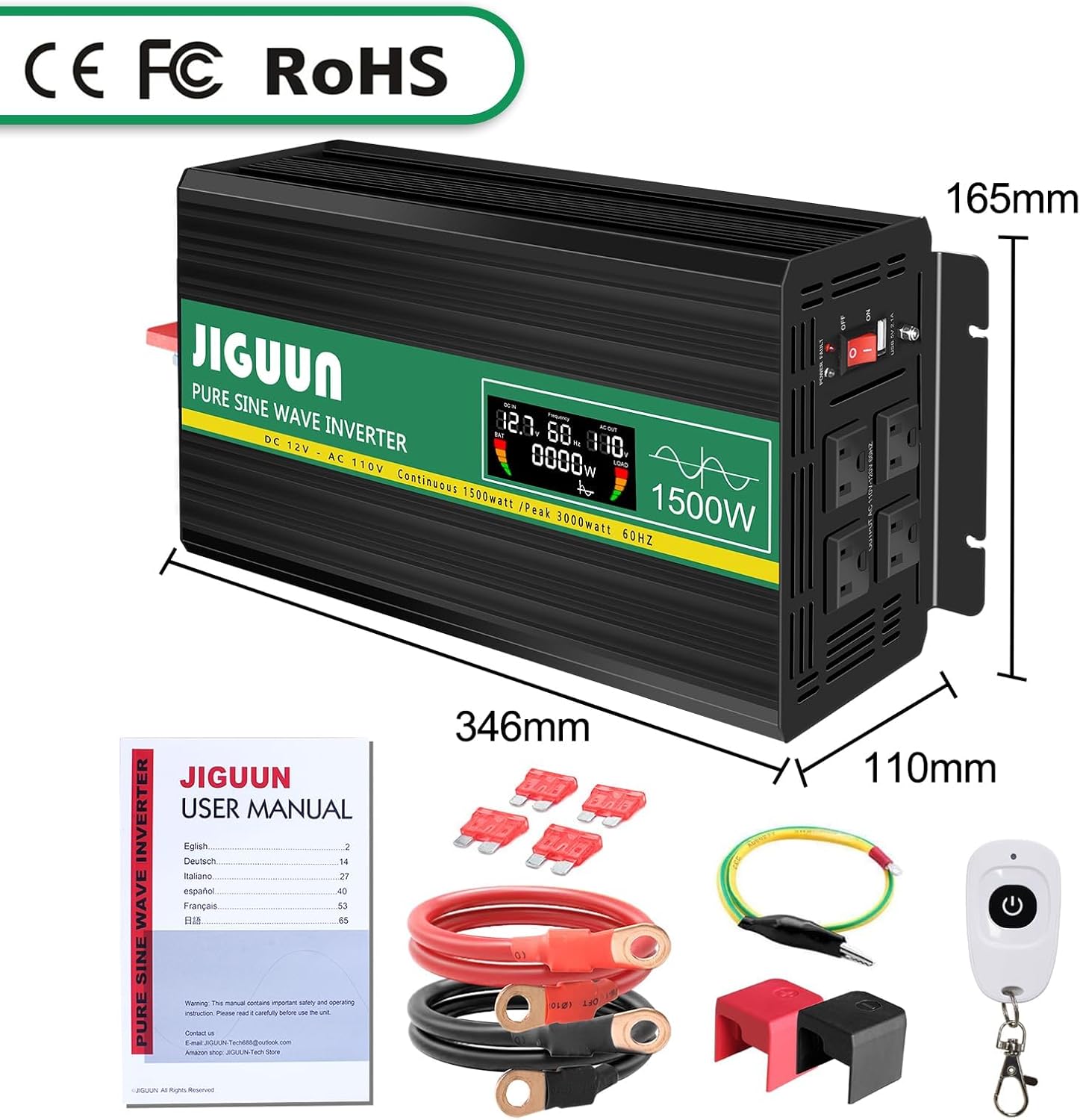

Image: Contents of the JIGUUN 1500W Pure Sine Wave Inverter package.
4. Produktmerkmale
- Reine Sinuswellenausgabe: Liefert eine saubere, stabile Stromversorgung, die für empfindliche Elektronik geeignet ist.
- Hohe Ausgangsleistung: Continuous 1500W, Peak 3000W.
- Eingabe/Ausgabe: 12V DC input to 110-120V AC output.
- Mehrere Verkaufsstellen: 3 AC outlets and 1x 2.1A USB charging port.
- LCD Anzeige: Zeigt die Eingangs-/Ausgangslautstärke antage, output frequency, and load power for real-time monitoring.
- Umfassender Schutz: Beinhaltet Untervol.tage, Überlautstärketage, overload, over-temperature, short circuit, AC ground terminal, and reverse connection protection.
- Effiziente Kühlung: Equipped with 2 high-speed heat dissipation silent fans that activate when temperature exceeds 45°C.
- Langlebiges Design: Aluminum alloy shell for lasting protection.
- Fernbedienung: Für eine komfortable Bedienung.
5. Komponentenidentifikation
Image: Front and Rear Panel Components.
Vorderseite:
- Wechselstromsteckdosen (x3): For connecting AC-powered devices.
- USB-Anschlüsse (2.1 A): Zum Laden von USB-betriebenen Geräten.
- Ein / Aus Schalter: Zum Ein- oder Ausschalten des Wechselrichters.
- Betriebsanzeige: LED-Leuchte zur Anzeige des Betriebszustands.
- LCD Anzeige: Shows real-time operational data.
Rückwand:
- Gleichstrom-Eingangsanschlüsse: Rot für Plus (+), Schwarz für Minus (-). Batteriekabel hier anschließen.
- Kühlventilatoren: Two high-speed fans for heat dissipation.
- Erdungsklemme: Zur sicheren Erdung.
6. Einrichtung und Installation
- Bereiten Sie die Batterie vor: Ensure your 12V DC battery has sufficient capacity for the appliances you intend to power. Insufficient battery capacity may prevent high-power appliances from running.
- Stellen Sie sicher, Voltage Zuordnung: Confirm that the inverter's input voltage (12V DC) matches your battery's voltage.
- Batteriekabel anschließen:
- Verbinden Sie das rote Batteriekabel mit dem Pluspol (+) des Wechselrichters und dem Pluspol (+) Ihrer 12V-Batterie.
- Verbinden Sie das schwarze Batteriekabel mit dem Minuspol (-) des Wechselrichters und dem Minuspol (-) Ihrer 12V-Batterie.
- Ensure connections are tight and secure. Use the provided wrench for the inverter terminals.
- Erdung: Connect the alligator clip safety ground to the inverter's ground terminal and to a suitable ground point (e.g., vehicle chassis).
- Erstes Einschalten: Before connecting any appliances, turn the inverter's ON/OFF switch to the "ON" position. The LCD display should illuminate, showing input voltage und andere Parameter.
- Geräte anschließen: Once the inverter is powered on and stable, connect your AC-powered devices to the AC outlets and USB devices to the USB port. Ensure the total wattage of connected equipment does not exceed the inverter's continuous power rating (1500W).
IMPORTANT: Do not connect the inverter directly to an AC circuit breaker panel or any other AC power source. This inverter is for DC to AC conversion only.
7. Bedienungsanleitung
Ein-/Ausschalten:
- To turn on the inverter, press the ON/OFF switch to the "ON" position.
- Zum Ausschalten des Wechselrichters drücken Sie den EIN/AUS-Schalter in die Position „AUS“.
Verwenden des LCD-Displays:

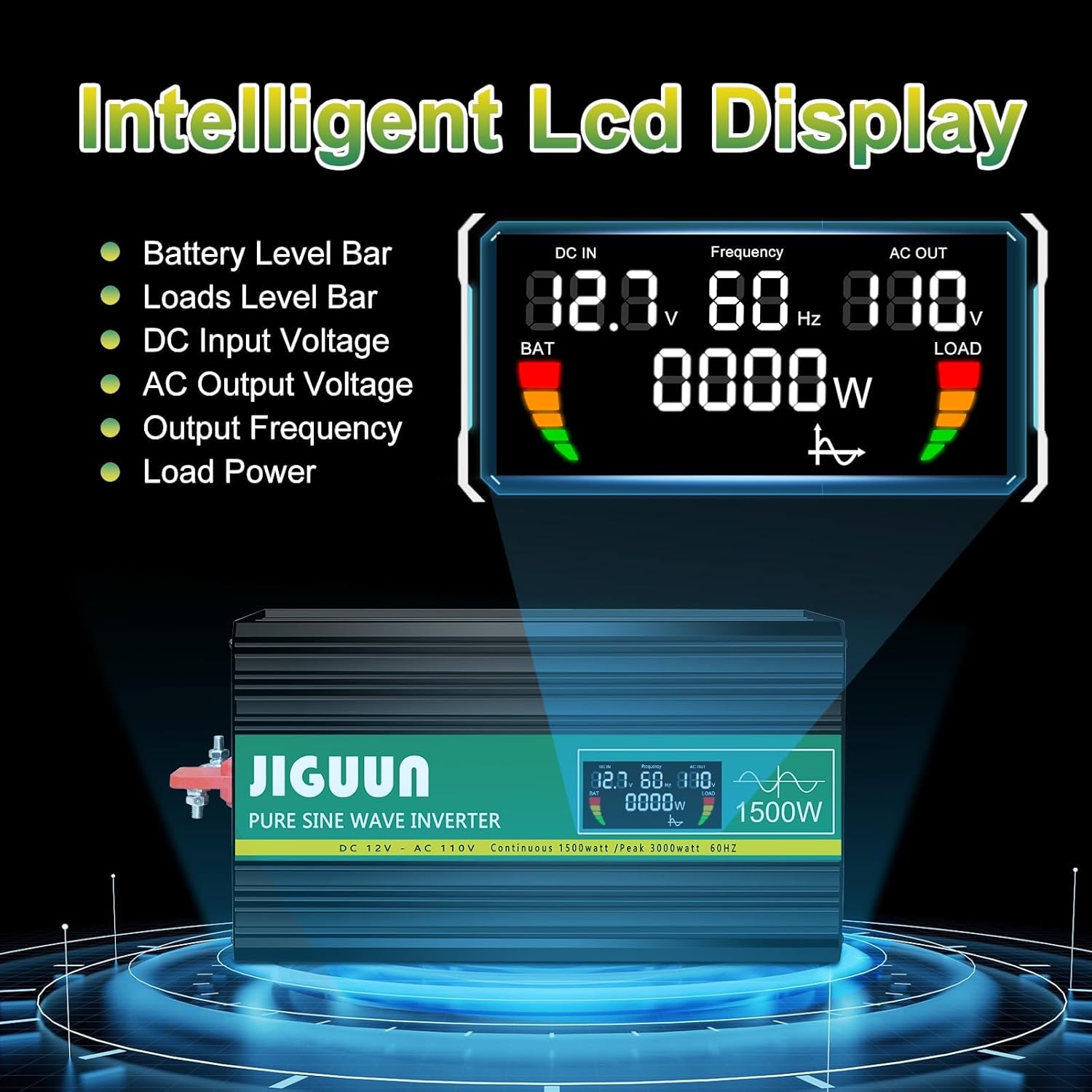

Image: Intelligent LCD Display.
Das intelligente LCD-Display liefert Echtzeitinformationen:
- Batteriestandsanzeige: Zeigt den verbleibenden Ladezustand des Akkus an.
- Load Level Bar: Zeigt die aktuelle Leistungsaufnahme der angeschlossenen Geräte an.
- DC-Eingangsvoltage: Zeigt die Lautstärke antage from your 12V battery.
- AC-Ausgangsvolumentage: Zeigt die Ausgabelautstärke antage (110-120 V Wechselstrom).
- Ausgabefrequenz: Zeigt die Ausgangsfrequenz (60Hz) an.
- Lastleistung: Zeigt den aktuellen Wasserstand antage being used by connected appliances.
Verwenden der Fernbedienung:
Image: Remote Control for convenient operation.
The included remote control allows you to power the inverter on and off from a distance, providing convenience in various setups.
Anschließen von Geräten:
- Plug AC appliances into the 3-prong AC outlets.
- Plug USB devices into the 2.1A USB charging port.
- Always ensure the total power consumption of all connected devices does not exceed the inverter's continuous power rating (1500W). Overloading the inverter will trigger protection mechanisms.
8. Schutzsystem
Image: Upgraded BMS System Protection Features.
The JIGUUN inverter incorporates an advanced protection system to ensure safe and reliable operation:
- Unter Voltage Schutz: Der Wechselrichter wird abgeschaltet, wenn die Eingangs-Gleichspannungtage drops too low (10.0±0.5V DC) to protect the battery from over-discharge.
- Über Voltage Schutz: Der Wechselrichter wird abgeschaltet, wenn die Eingangs-Gleichspannungtage exceeds a safe level (15.0±0.5V DC).
- Überlastschutz: Schaltet sich automatisch ab, wenn die angeschlossene Last die Kapazität des Wechselrichters überschreitet.
- Übertemperaturschutz: Activates cooling fans when the internal temperature exceeds 45°C and shuts down if it becomes too high.
- Kurzschlussschutz: Schützt vor Kurzschlüssen im Ausgang.
- AC-Erdungsanschluss: Provides a safety ground connection.
- Verpolungsschutz: Protects the inverter and battery from damage due to incorrect polarity connection.
If any protection is triggered, the inverter will typically shut down. Disconnect the load, resolve the issue, and then restart the inverter.
9. Wartung
- Reinigung: Reinigen Sie die Außenseite des Wechselrichters regelmäßig mit einem trockenen, weichen Tuch. Achten Sie darauf, dass die Lüftungsschlitze frei von Staub und Schmutz sind. Verwenden Sie keine flüssigen Reinigungsmittel.
- Verbindungen: Regularly check all DC input connections to ensure they are tight and free from corrosion. Loose connections can cause overheating.
- Lagerung: When not in use for extended periods, store the inverter in a cool, dry place away from direct sunlight and moisture. Disconnect it from the battery.
- Batteriewartung: Ensure your 12V battery is properly maintained and charged according to its manufacturer's instructions. A healthy battery is crucial for optimal inverter performance.
10. Fehlerbehebung
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Der Wechselrichter schaltet sich nicht ein. | No power from battery; loose connections; low battery voltage. | Batterieanschlüsse und Lautstärke prüfentage. Stellen Sie sicher, dass der Akku geladen ist. |
| Kein AC-Ausgang. | Overload; short circuit; over-temperature; low/high input voltage. | Reduce load. Check for short circuits. Allow inverter to cool. Check battery voltage. |
| Die Lüfter laufen ständig oder sind sehr laut. | Hohe Innentemperatur aufgrund hoher Belastung oder mangelhafter Belüftung. | Ensure adequate ventilation. Reduce load. Clean vents if blocked. |
| Connected appliance not working correctly. | Appliance power requirement exceeds inverter capacity; appliance not compatible with pure sine wave. | Prüfen Sie, ob das Gerät feucht ist.tage. Ensure appliance is suitable for pure sine wave power. |
If troubleshooting steps do not resolve the issue, please contact JIGUUN customer support.
11. Spezifikationen
| Parameter | Wert |
|---|---|
| Ausgangswelle | Rein Sinus |
| Kontinuierliche Ausgangsleistung | 1500 W |
| Stoßleistung | 3000 W |
| Nenneingangsvoltage | 12-13.2V DC |
| Nennausgangsvolumentage | 110-120V AC |
| Ausgangsfrequenz | 60 Hz |
| Eingang Über-Voltage Herunterfahren | 15.0 ± 0.5 V Gleichstrom |
| Eingang Untervoltage-Alarm | 10.5 ± 0.5 V Gleichstrom |
| Niedrige Eingangslautstärketage Herunterfahren | 10.0 ± 0.5 V Gleichstrom |
| Aktivierung des Kühlventilators | 45°C |
| Umwandlungseffizienz | >90 % |
| Artikelgewicht | 8 Pfund |
| Verpackungsabmessungen | 13 x 11 x 6 Zoll |
12. Garantie und Support
The JIGUUN 1500W Pure Sine Wave Power Inverter comes with a 1 Jahr Garantie, including free replacement for manufacturing defects.
For any questions, issues, or support needs during use, please feel free to contact the JIGUUN team. We are committed to assisting you.
Contact information can typically be found on the product packaging or through the retailer's support channels.
