CONTEC 08A Vollautomatisches digitales Oberarm-Blutdruckmessgerät

1. Einleitung

Das CONTEC 08A ist ein vollautomatisches digitales Blutdruckmessgerät zur präzisen und komfortablen Messung von Blutdruck und Pulsfrequenz. Es eignet sich für Erwachsene, Kinder und Neugeborene und bietet verschiedene Messmodi und Manschettengrößen für unterschiedliche Anwender. Das Gerät verfügt über eine intuitive Benutzeroberfläche, Datenspeicherfunktion und wichtige Alarmfunktionen zur Unterstützung der Gesundheitsüberwachung.

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät verwenden, um eine ordnungsgemäße Funktion zu gewährleisten und alle Sicherheitsvorkehrungen zu verstehen.

2. Sicherheitshinweise

• Dieses Gerät darf ausschließlich zur Blutdruckmessung verwendet werden.
• Lassen Sie Ihre Blutdruckwerte von einem Arzt oder einer anderen medizinischen Fachkraft interpretieren. Selbstdiagnose und Selbstbehandlung auf Basis von Messwerten können gefährlich sein.
• Bewahren Sie das Gerät außerhalb der Reichweite von Säuglingen und Kindern auf.
• Setzen Sie das Gerät keinen extremen Temperaturen, Feuchtigkeit oder direkter Sonneneinstrahlung aus.
• Vermeiden Sie während des Betriebs starke elektromagnetische Felder, wie sie beispielsweise von Mobiltelefonen oder Mikrowellenherden ausgehen.
• Falls das Gerät eine Fehlermeldung anzeigt, lesen Sie bitte den Abschnitt zur Fehlerbehebung oder wenden Sie sich an den Kundendienst.

3. Packungsinhalt

Prüfen Sie nach dem Öffnen der Verpackung, ob alle Komponenten vorhanden und unbeschädigt sind:

• CONTEC 08A Blutdruckmessgerät
• Armmanschette für Erwachsene
• Armstulpe für Kinder
• Armmanschette für Kinder
• USB-Datenleitung
• Bedienungsanleitung

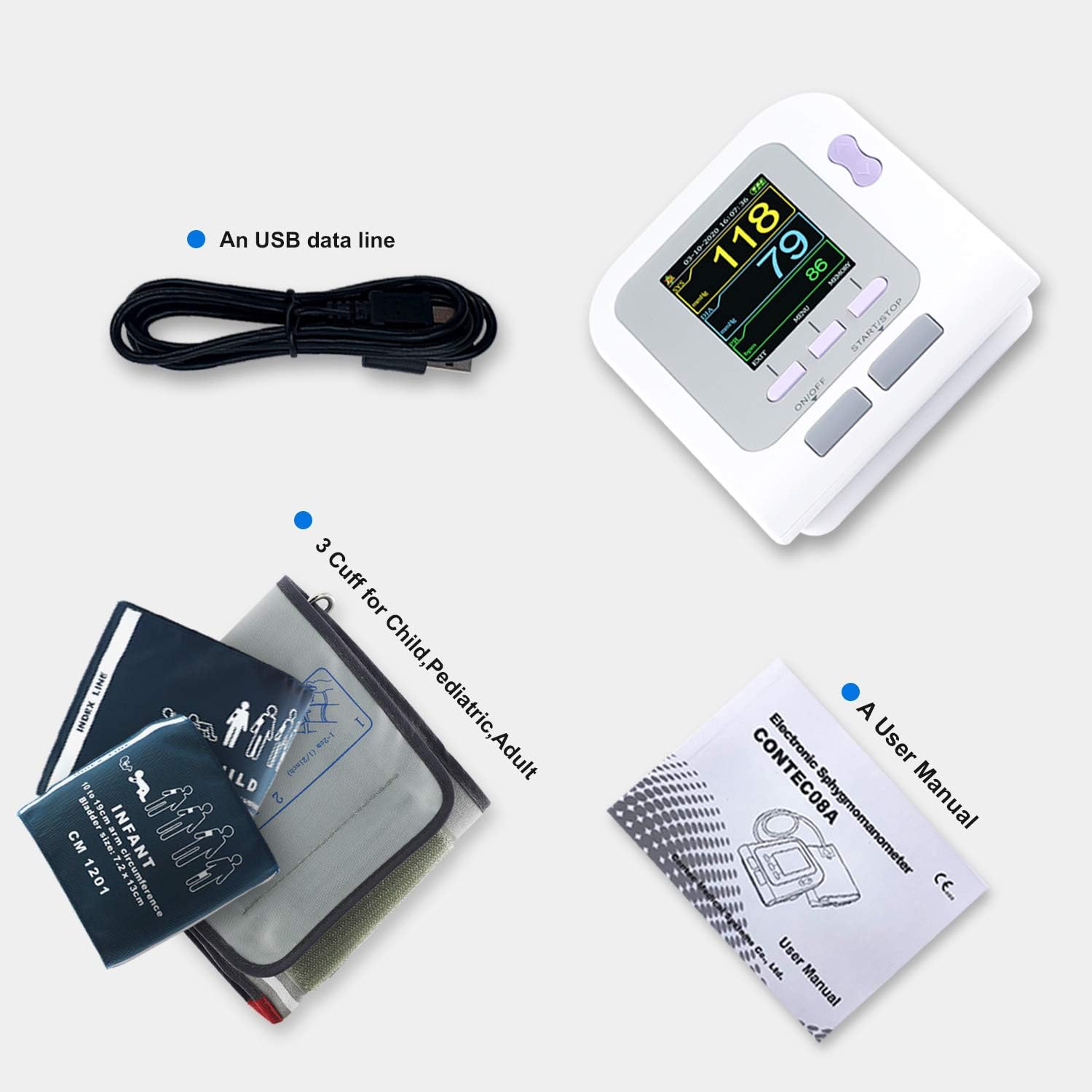

Abbildung 3.1: Überview Abbildung des CONTEC 08A-Packungsinhalts, bestehend aus dem Hauptgerät, drei unterschiedlich großen Manschetten (Säugling, Kind, Erwachsener), einem USB-Datenkabel und der Bedienungsanleitung.

4. Produktüberschreitungview

4.1 Hauptmerkmale

• Vollautomatische Blutdruckmessung.
• Speicherplatz für drei Benutzer, mit bis zu 100 Messungen pro Benutzer.
• Drei Messmodi: Erwachsene, Kinder und Neugeborene.
• Hochauflösendes Farbdisplay für klare Daten viewing.
• Physiologische Alarmfunktion mit einstellbaren Grenzwerten.
• Warnung bei niedrigem Akkustand und einstellbarer Warnton.
• Automatische Fehlermeldungsanzeige bei Messproblemen.
• Option zur Anzeige der Einheiten in mmHg oder kPa.

Abbildung 4.1: Visuelle Darstellung der Hauptmerkmale des CONTEC 08A, wobei das benutzerfreundliche Design und die fortschrittlichen Fähigkeiten hervorgehoben werden.

4.2 Gerätekomponenten und Bedienelemente

Abbildung 4.2: Vorne und seitlich view des CONTEC 08A Monitors mit Beschriftungen zur Anzeige des Bildschirms, der Bedientasten und der Anschlüsse.

• Anzeige: Zeigt Blutdruckwerte (SYS, DIA, PR), Uhrzeit, Datum, Benutzermodus und Batteriestatus an.
• EIN/AUS-Taste: Schaltet das Gerät ein oder aus.
• START/STOP-Taste: Startet oder beendet eine Blutdruckmessung.
• MENU-Taste: Greift auf die Geräteeinstellungen und -optionen zu.
• BENUTZERSCHALTER-Taste: Wechselt zwischen Benutzer 1, Benutzer 2 und Benutzer 3.
• SPEICHER-Taste: Tritt in den Speicher einview Modus zu view vergangene Messungen.
• AUF/AB-Taste: Navigiert durch Menüoptionen oder Speichereinträge.
• AC-Adapterbuchse: Anschluss für ein optionales Netzteil (nicht im Lieferumfang enthalten).
• USB-Anschlussbuchse: Anschluss für die Verbindung des USB-Datenkabels mit einem Computer zur Datenübertragung (Software-Download erforderlich).

5. Einrichtung

5.1 Einschalten des Geräts

Das CONTEC 08A wird mit Batterien betrieben. Legen Sie vier AA-Batterien in das Batteriefach auf der Rückseite des Geräts ein und achten Sie dabei auf die richtige Polarität. Alternativ kann ein optionales 6-V-Gleichstromnetzteil über die Netzadapterbuchse verwendet werden.

5.2 Anschließen der Manschette

Wählen Sie die passende Manschettengröße (Erwachsene, Kinder oder Jugendliche) anhand des Armumfangs des Benutzers. Verbinden Sie den Luftschlauch der Manschette sicher mit der Luftbuchse an der Seite des Monitors.

Abbildung 5.1: Der CONTEC 08A Monitor mit angebrachter Manschette, der die Messbereitschaft veranschaulicht.

5.3 Richtlinien zur Manschettengröße

Die Verwendung der richtigen Manschettengröße ist für genaue Messungen entscheidend. In der folgenden Tabelle finden Sie die empfohlenen Bereiche für den Gliedmaßenumfang der einzelnen Manschettentypen:

Abbildung 5.2: Manschettengrößentabelle zur genauen Auswahl anhand des Armumfangs.

6. Bedienungsanleitung

6.1 Vorbereitung der Messung

Für genaue Messwerte muss sichergestellt sein, dass sich der Benutzer in einem ruhigen und entspannten Zustand befindet:

• Nehmen Sie eine bequeme Sitzposition ein und stützen Sie Ihren Körper mit Rücken und Armen.
• Legen Sie den Ellbogen mit der Handfläche nach oben auf einen Tisch und entspannen Sie Ihren Körper.
• Stellen Sie sicher, dass die Manschette auf Herzhöhe sitzt.
• Die Füße flach auf dem Boden halten und die Beine nicht überkreuzen.

Abbildung 6.1: Richtige Körper- und Armhaltung für eine genaue Blutdruckmessung.

6.2 Durchführung einer Messung

1. Drücken Sie die EIN/AUS Taste, um das Gerät einzuschalten.
2. Verwenden Sie die BENUTZERSCHALTER Schaltfläche zur Auswahl des gewünschten Benutzerprofilsfile (Benutzer 1, Benutzer 2 oder Benutzer 3).
3. Achten Sie darauf, dass die richtige Manschette eng am Oberarm anliegt, etwa 2-3 cm oberhalb des Ellbogengelenks, wobei der Luftschlauch in der Mitte des Arms verläuft.
4. Drücken Sie die START/STOP Drücken Sie den Knopf, um die Messung zu starten. Die Manschette bläst sich automatisch auf.
5. Bitte bleiben Sie während der Messung ruhig und still. Das Gerät entleert die Manschette automatisch und zeigt die Werte für systolischen Blutdruck (SYS), diastolischen Blutdruck (DIA) und Pulsfrequenz (PR) an.
6. Die Messung wird automatisch unter dem ausgewählten Benutzerprofil gespeichert.file.

6.3 Auswahl des Messmodus (Erwachsene, Kinder, Neugeborene)

Das Gerät unterstützt drei Messmodi. So wechseln Sie die Modi:

1. Drücken Sie bei eingeschaltetem Gerät die Taste SPEISEKARTE Taste.
2. Navigieren Sie mithilfe der AUF/AB Drücken Sie die Tasten, bis die Einstellung „Modus“ oder eine ähnliche Option hervorgehoben ist.
3. Drücken SPEISEKARTE Um die Option erneut auszuwählen, verwenden Sie dann AUF/AB zur Auswahl zwischen „Erwachsene“, „Kinder“ oder „Neugeborene“.
4. Bestätigen Sie Ihre Auswahl mit SPEISEKARTE or START/STOP (Beachten Sie die Anweisungen auf dem Bildschirm).

7. Datenverwaltung

7.1 Zuviewgespeicherte Daten

Der Monitor speichert bis zu 100 Messwerte für jeden der drei Benutzer.view Frühere Lesungen:

1. Stellen Sie sicher, dass das Gerät eingeschaltet ist.
2. Drücken Sie die ERINNERUNG Taste.
3. Verwenden Sie die AUF/AB Schaltflächen zum Durchblättern der gespeicherten Messwerte. Daten können viewZur besseren Übersichtlichkeit wurden die Daten in den Benutzeroberflächen „Datenliste“, „Trenddiagramm“ oder „große Schriftart“ dargestellt.
4. Drücken EXIT or EIN/AUS Zum Hauptbildschirm zurückkehren oder das Gerät ausschalten.

7.2 Physiologische Alarmfunktion

Das Gerät verfügt über einen physiologischen Alarm, der den Benutzer warnt, wenn die Blutdruckwerte vordefinierte Grenzwerte über- oder unterschreiten. So stellen Sie die Alarmgrenzen ein oder passen sie an:

1. Drücken Sie die SPEISEKARTE Taste zum Aufrufen der Einstellungen.
2. Navigieren Sie mithilfe der AUF/AB Schaltflächen.
3. Wählen Sie die gewünschte Option und passen Sie die oberen und unteren Blutdruckgrenzen nach Bedarf an.
4. Stellen Sie sicher, dass der Alarmschalter auf „EIN“ steht, wenn Sie diese Funktion aktivieren möchten.

7.3 Schritte zum Herunterladen der Software

Zum Übertragen von Daten auf einen Computer müssen Sie möglicherweise spezielle Software herunterladen. Befolgen Sie dazu diese allgemeinen Schritte:

1. Geben Sie die Download-Adresse in die Adresszeile Ihres Browsers ein: http://download.contecmed.com
2. Geben Sie den Indexcode „06SFB031“ ein und klicken Sie anschließend auf „Herunterladen“. (Hinweis: Der Indexcode darf keine Leerzeichen enthalten.)
3. A RAR file (z. B. 06SFB031.rar) wird heruntergeladen.
4. Entpacken Sie diese file und installieren Sie die ausführbare Datei (z. B. BPMeter_V4.1.0_Setup.exe).

Abbildung 7.1: Schritt-für-Schritt-Anleitung zum Herunterladen und Installieren der Datenverwaltungssoftware CONTEC 08A.

8. Wartung

8.1 Reinigung

Reinigen Sie Monitor und Manschette regelmäßig, um Hygiene und einwandfreie Funktion zu gewährleisten:

• Wischen Sie die Oberfläche des Monitors mit einem weichen, trockenen Tuch ab. Verwenden Sie gegebenenfalls ein leicht feuchtes Tuch.ampMit Wasser oder einem milden Desinfektionsmittel reinigen. Keine Scheuermittel verwenden und das Gerät nicht in Wasser eintauchen.
• Reinigen Sie die Manschette mit einem weichen, fusselfreien Tuch.amp Stoff. Waschen Sie die Manschette nicht in der Waschmaschine und tauchen Sie sie nicht in Wasser ein.
• Stellen Sie sicher, dass das Gerät vor der Lagerung oder dem nächsten Gebrauch vollständig trocken ist.

8.2 Speicherung

Bewahren Sie das Gerät an einem kühlen, trockenen Ort auf, geschützt vor direkter Sonneneinstrahlung, extremen Temperaturen und hoher Luftfeuchtigkeit. Wenn das Gerät längere Zeit nicht benutzt wird, entfernen Sie die Batterien, um ein Auslaufen zu verhindern.

8.3 Batteriewechsel

Wenn auf dem Bildschirm eine Meldung über niedrigen Batteriestand angezeigt wird oder das Gerät einen entsprechenden Ton von sich gibt, tauschen Sie alle vier AA-Batterien gegen neue aus. Achten Sie beim Einlegen der neuen Batterien auf die richtige Polarität.

9. Fehlerbehebung

Sollten Sie Probleme mit Ihrem CONTEC 08A-Monitor haben, finden Sie in der folgenden Tabelle häufig auftretende Probleme und deren Lösungen:

10. Spezifikationen

• Modellname: CONTEC 08A
• Artikelmodellnummer: CONTEC08A-3 Handschellen
• Marke: CONTEC
• Hersteller: Contec Medical Systems Co.ltd
• Energiequelle: Batteriebetrieben (4x AA-Batterien) oder optionaler 6V-Gleichstromadapter
• Enthaltene Komponenten: Monitor, Erwachsenenmanschette, Kindermanschette, Pädiatrische Manschette, USB-Datenkabel, Benutzerhandbuch
• Paketabmessungen: 6.42 x 4.8 x 4.76 Zoll
• Gewicht: 1.48 Pfund
• UPC: 733430164683
• Messmodi: Erwachsene, Kinder, Neugeborene
• Datenspeicherung: 3 Benutzer, 100 Messungen pro Benutzer

11. Garantie und Support

Informationen zur Garantie oder technische Unterstützung erhalten Sie direkt bei Contec Medical Systems Co. Ltd. oder auf der Produktverpackung bzw. in den offiziellen Kontaktdaten. webBewahren Sie Ihren Kaufbeleg als Kaufnachweis für Garantieansprüche auf.
