Einführung
This manual provides essential instructions for the safe assembly, operation, maintenance, and troubleshooting of your Yard Force GMB46C 46cm Self-Propelled Petrol Lawn Mower. Please read this manual thoroughly before using the product and keep it for future reference. Proper use and maintenance will ensure optimal performance and extend the life of your lawn mower.
Image: Yard Force GMB46C 46cm Self-Propelled Petrol Lawn Mower, side view.
Sicherheitshinweise
Always follow these safety guidelines to prevent injury and damage to the lawn mower.
- Lesen Sie das Handbuch: Familiarize yourself with all controls and proper use before operating the machine.
- Persönliche Schutzausrüstung (PSA): Tragen Sie stets festes Schuhwerk, lange Hosen und eine Schutzbrille. Vermeiden Sie lose Kleidung, die sich in beweglichen Teilen verfangen könnte.
- Räumen Sie den Bereich frei: Before starting, remove all objects such as stones, sticks, wires, bones, and other debris from the lawn that could be thrown by the blade.
- Halten Sie Unbeteiligte fern: Ensure children, pets, and other people are at a safe distance (at least 15 meters) from the operating area.
- Vor Gebrauch prüfen: Check the blade, engine, and all components for damage or wear. Do not operate if any part is damaged.
- Kraftstoffhandhabung: Refuel outdoors only, with the engine off and cool. Do not smoke while refueling. Store fuel in approved containers.
- Hangbetrieb: Mähen Sie quer zur Hangneigung, niemals bergauf oder bergab. Seien Sie beim Richtungswechsel am Hang äußerst vorsichtig. Vermeiden Sie extrem steile Hänge.
- Motor aus: Always turn off the engine and disconnect the spark plug wire before cleaning, adjusting, or performing maintenance.
- Auswurfschacht: Never direct discharge material towards bystanders or allow anyone in the discharge area.
- Klingensicherheit: The blade continues to rotate for a short period after the engine is switched off. Wait until the blade has completely stopped before performing any checks.
Einrichtung und Montage
Your lawn mower requires some assembly before first use. Follow these steps carefully.
1. Unpacking and Handle Assembly
Carefully remove all components from the packaging. The main chassis, upper and lower handlebar, grass collector, mulching plug, and accessories are included. Attach the lower handlebar to the mower deck, then secure the upper handlebar to the lower section using the provided fasteners.
2. Grass Collector Assembly
Assemble the fabric grass bag onto its frame. Once assembled, lift the rear discharge flap and hook the grass collector onto the mower chassis.

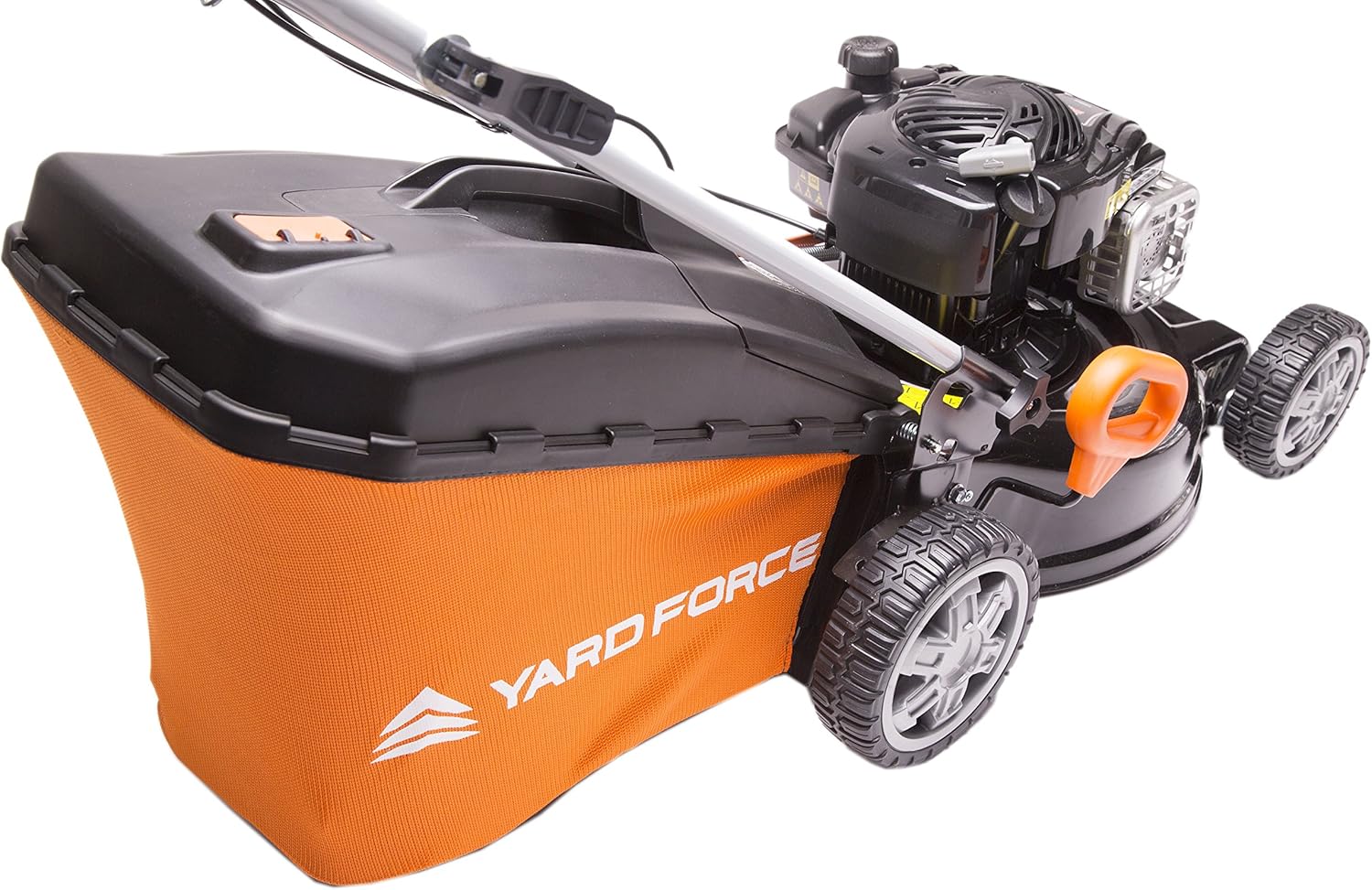

Image: Assembled grass collector attached to the lawn mower.
3. Adding Fuel and Oil
This lawn mower is powered by a Briggs & Stratton 450E series engine. It requires unleaded petrol and appropriate engine oil (typically SAE 30 or 10W-30). Refer to the engine manual for specific oil type and capacity. Nicht überfüllen.
- Ensure the mower is on a level surface.
- Remove the oil dipstick/fill cap and fill with the recommended engine oil to the 'FULL' mark.
- Remove the fuel cap and carefully fill the fuel tank with unleaded petrol.
- Replace both caps securely.
4. Einstellen der Schnitthöhe
The cutting height can be adjusted with a single lever, offering 7 positions from 25 mm to 75 mm.
- Ensure the engine is off and the spark plug wire is disconnected.
- Locate the height adjustment lever, usually near one of the wheels.
- Ziehen Sie den Hebel nach außen und stellen Sie ihn auf die gewünschte Höhe ein.
- Stellen Sie sicher, dass alle Räder auf die gleiche Höhe eingestellt sind, um einen gleichmäßigen Schnitt zu gewährleisten.
Image: Hand adjusting the cutting height lever on the lawn mower.
Bedienungsanleitung
Befolgen Sie diese Schritte für einen sicheren und effektiven Betrieb Ihres Rasenmähers.
1. Starten des Motors
- Ensure the spark plug wire is connected.
- Press the primer bulb (if equipped) 3-5 times.
- Hold the engine brake lever (bail bar) against the handle.
- Ziehen Sie am Starterseil fest und gleichmäßig, bis der Motor anspringt.
2. Mähtechniken
- Für optimale Ergebnisse mähen Sie, wenn das Gras trocken ist.
- Die Schneidebahnen leicht überlappen lassen, um einen gleichmäßigen Schnitt zu gewährleisten.
- Schneiden Sie nicht mehr als ein Drittel der Grashöhe auf einmal ab.
- The self-propelled function assists in moving the mower forward. Engage the drive lever to activate.
3. Mulchfunktion
To use the mulching function, ensure the grass collector is removed and the mulching plug is securely inserted into the rear discharge opening. This allows the finely cut grass clippings to be returned to the lawn as natural fertilizer.
4. Abstellen des Motors
Release the engine brake lever (bail bar) to stop the engine. Wait for the blade to come to a complete stop before approaching the mower.
Wartung
Regular maintenance ensures the longevity and safe operation of your lawn mower. Always disconnect the spark plug wire before performing any maintenance.
1. Reinigung
- Reinigen Sie nach jedem Gebrauch die Unterseite des Mähdecks, um Grasansammlungen zu vermeiden.
- Wischen Sie das Äußere mit Werbung abamp Tuch. Verwenden Sie Hochdruckreiniger nicht direkt am Motor oder an elektrischen Bauteilen.
- Leeren und reinigen Sie den Grasfangkorb regelmäßig.
2. Klingenpflege
The diamond-sharpened blade provides an excellent cut. Inspect the blade regularly for sharpness and damage. A dull or damaged blade can lead to poor cutting performance and increased engine strain. Sharpen or replace the blade as needed. Always wear heavy-duty gloves when handling the blade.
3. Motorwartung
- Ölwechsel: Wechseln Sie das Motoröl nach den ersten 5 Betriebsstunden, danach alle 25-50 Stunden oder jährlich, je nachdem, was zuerst eintritt.
- Luftfilter: Reinigen oder ersetzen Sie den Luftfilter regelmäßig, insbesondere bei staubigen Bedingungen.
- Zündkerze: Die Zündkerze sollte jährlich geprüft und gereinigt werden. Verschleiß oder Verschmutzungen sind zu beheben.
- Refer to the separate Briggs & Stratton engine manual for detailed engine maintenance procedures.
4. Speicherung
For long-term storage, ensure the fuel tank is empty or treated with a fuel stabilizer. Clean the mower thoroughly, lubricate moving parts, and store in a dry, protected area.
Fehlerbehebung
In diesem Abschnitt werden häufige Probleme behandelt, die bei Ihrem Rasenmäher auftreten können.
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Motor startet nicht | No fuel; Spark plug wire disconnected; Engine brake not engaged; Fouled spark plug; Stale fuel. | Add fresh fuel; Connect spark plug wire; Hold engine brake lever; Clean/replace spark plug; Drain and refill with fresh fuel. |
| Der Motor läuft unrund oder geht aus. | Dirty air filter; Stale fuel; Carburetor issues. | Clean/replace air filter; Drain and refill with fresh fuel; Consult a service technician. |
| Schlechte Schnittleistung | Dull or damaged blade; Cutting height too low; Wet grass; Grass buildup under deck. | Sharpen/replace blade; Adjust cutting height; Mow when grass is dry; Clean mower deck. |
| Übermäßige Vibration | Verbogene oder unausgewogene Klinge; lose Befestigungselemente. | Inspect/replace blade; Tighten all fasteners. If vibration persists, consult a service technician. |
Technische Daten
| Besonderheit | Detail |
|---|---|
| Modellnummer | GM B46C |
| Marke | Yard Force |
| Motor | Briggs & Stratton 450E Series (125cc) |
| Schnittbreite | 46 cm |
| Schnitthöheneinstellung | 7 Positionen (25 mm - 75 mm) |
| Kapazität des Grasfangkorbs | 55 Liters (Hybrid) |
| Deck Material | Hochwertiger Stahl |
| Funktionen | Cut & Collect, Mulching |
| Stromquelle | Brennstoffbetrieben |
| Produktabmessungen (L x B x H) | 148 x 53 x 103 cm |
| Artikelgewicht | 31 kg |
Garantie und Support
Yard Force offers a 2-year warranty on this product, with an additional 1-year extension available upon registration within 28 days of purchase. For any questions, technical assistance, or warranty claims, please contact Yard Force customer service. Support is available 5 days a week for your peace of mind.
Bitte bewahren Sie Ihren Kaufbeleg für Garantiezwecke auf.
