1. Einleitung
The Dremel 8220 12V Max Cordless Rotary Tool is designed to provide high performance and versatility for a wide range of projects. This tool is compatible with all current Dremel rotary tool accessories, offering flexibility for various applications such as cutting, grinding, sanding, cleaning, and polishing. Its ergonomic design ensures comfort and control during use.
This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your Dremel 8220 rotary tool.
Figure 1: Dremel 8220-1/28 Cordless Rotary Tool kit, including the tool, carrying case, charger, and various accessories.
2. Sicherheitshinweise
Always observe basic safety precautions to reduce the risk of fire, electric shock, and personal injury when using power tools. Read and understand all instructions before operating the tool.
Allgemeine Sicherheitsregeln:
- Sicherheit am Arbeitsplatz: Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder Dunkelheit erhöhen die Unfallgefahr. Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Stäuben.
- Elektrische Sicherheit: Vermeiden Sie Körperkontakt mit geerdeten oder geerdeten Oberflächen. Setzen Sie Elektrowerkzeuge keinem Regen oder Nässe aus.
- Persönliche Sicherheit: Always wear eye protection. Use safety glasses, goggles, or a face shield. Wear hearing protection when operating for extended periods. Dress properly; avoid loose clothing or jewelry. Keep hair, clothing, and gloves away from moving parts.
- Werkzeuggebrauch und -pflege: Wenden Sie keine Gewalt an. Verwenden Sie das für Ihre Anwendung geeignete Werkzeug. Trennen Sie den Akku vom Werkzeug, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge lagern. Bewahren Sie nicht benutzte Werkzeuge außerhalb der Reichweite von Kindern auf.
- Verwendung und Pflege des Akkuwerkzeugs: Laden Sie den Akku nur mit dem vom Hersteller angegebenen Ladegerät auf. Verwenden Sie Elektrowerkzeuge nur mit speziell dafür vorgesehenen Akkus.
3. Erste Schritte (Einrichtung)
3.1 Auspacken
Carefully remove all contents from the packaging. Verify that all items listed in the 'Kit Contents' section are present and undamaged. Retain packaging materials for future storage or transport.
3.2 Laden des Akkus
The Dremel 8220 is powered by a 12V Max Lithium-Ion battery. Before first use, fully charge the battery.
- Schließen Sie das Ladegerät an eine normale Steckdose an.
- Insert the battery pack into the charger. The charging indicator light will illuminate.
- Allow approximately one hour for a full charge. The indicator light will change or turn off when charging is complete.

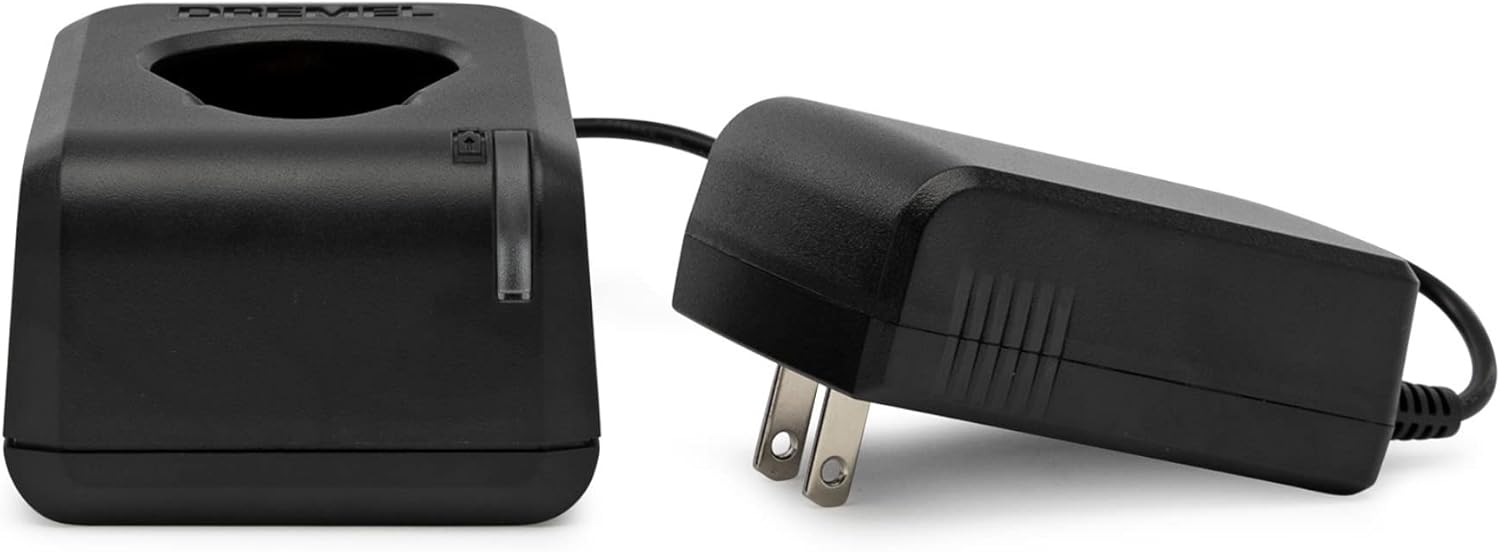

Figure 2: The Dremel 12V Max battery charger and power adapter. Ensure the battery is properly seated for charging.
3.3 Attaching and Changing Accessories
The Dremel 8220 features an EZ Twist nose cap for quick accessory changes without a separate wrench.
- Ensure the tool is turned OFF and the battery is removed before changing accessories.
- Halten Sie die Schaftverriegelungstaste gedrückt.
- Unscrew the EZ Twist nose cap counter-clockwise to loosen the collet nut.
- Setzen Sie den gewünschten Zubehörschaft vollständig in die Spannzange ein.
- Tighten the EZ Twist nose cap clockwise until the accessory is securely held. Do not overtighten.
Figure 3: The Dremel EZ Twist nose cap, which integrates a wrench for easy accessory changes.
Figure 4: The Dremel 710-08 multi-purpose rotary accessory kit, containing 160 pieces for various applications.
4. Bedienungsanleitung
4.1 Ein-/Ausschalten
To turn the tool ON, slide the separate ON/OFF switch to the 'ON' position. To turn the tool OFF, slide the switch to the 'OFF' position.
4.2 Drehzahlregelung
The Dremel 8220 features variable speed control, allowing adjustment from 5,000 to 35,000 RPM for optimal precision across different materials and tasks. The speed setting is retained even after turning the tool off and on again.
Abbildung 5: Nahaufnahme view of the Dremel 8220 tool, highlighting the variable speed dial and ergonomic grip.
- Rotate the speed dial to increase or decrease the rotational speed.
- Start with a lower speed for delicate tasks or softer materials and gradually increase as needed.
- Higher speeds are generally suitable for harder materials and more aggressive material removal.
4.3 Allgemeine Anwendungstipps
- Lassen Sie das Werkzeug seine volle Drehzahl erreichen, bevor es das Werkstück berührt.
- Apply light pressure. Let the tool and accessory do the work. Excessive pressure can cause the tool to bog down, overheat, or damage the workpiece.
- Keep the tool moving to prevent gouging or burning the material.
5. Wartung
5.1 Reinigung des Werkzeugs
Regularly clean the ventilation openings of the tool to prevent dust and debris buildup, which can affect performance and motor life. Use a soft brush or compressed air.
5.2 Batteriepflege
- Lagern Sie die Batterie an einem kühlen, trockenen Ort, geschützt vor direkter Sonneneinstrahlung und extremen Temperaturen.
- Do not store the battery in a discharged state for extended periods. Recharge it periodically if not in use.
- Avoid dropping or subjecting the battery to heavy impacts.
5.3 Zubehöraufbewahrung
Store accessories in their designated case (e.g., Dremel 710-08 kit case) to keep them organized and protected from damage.
6. Fehlerbehebung
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Das Gerät lässt sich nicht einschalten. | Batterie ist entladen. | Laden Sie den Akku vollständig auf. |
| Das Gerät lässt sich nicht einschalten. | ON/OFF switch is in the 'OFF' position. | Schieben Sie den Schalter in die Position „EIN“. |
| Ladegerät funktioniert nicht. | Charger or power adapter is faulty. | Check the power outlet. If the issue persists, contact Dremel customer support for a replacement charger. |
| Das Werkzeug verliert während des Gebrauchs an Leistung oder verlangsamt sich. | Battery is low or accessory is binding. | Recharge the battery. Reduce pressure on the tool or ensure the accessory is not jammed. |
| Accessory is loose or wobbles. | Collet nut not tightened sufficiently or incorrect collet size. | Ensure the EZ Twist nose cap is tightened securely. Verify the accessory shank matches the collet size. |
7. Spezifikationen
| Besonderheit | Spezifikation |
|---|---|
| Modellnummer | 8220-1/28 |
| Bandtage | 12 Volt (maximal) |
| Stromquelle | Cordless Electric (Lithium-Ion Battery) |
| Geschwindigkeitsbereich | 5,000 - 35,000 U/min (variable Drehzahl) |
| Artikelgewicht | 1 Pound (approx. 453.59 grams) |
| Produktabmessungen (L x B x H) | 39.1 x 29.2 x 11.9 cm |
| Besondere Merkmale | Rechargeable, Cordless, Variable Speed, EZ Twist Nose Cap |
| Mitgeliefertes Zubehör | 28 accessories/1 attachment, Dremel 710-08 Multi-Purpose Rotary Accessory Kit (160 pieces) |
8. Garantie und Support
8.1 Eingeschränkte Garantie
The Dremel 8220-1/28 Cordless Rotary Tool comes with a 2 Jahr eingeschränkte GarantieDie vollständigen Garantiebedingungen entnehmen Sie bitte der Garantiekarte, die Ihrer Produktverpackung beiliegt.
8.2 Kundendienst
For technical assistance, service, or warranty claims, please contact Dremel Experts:
- Telefon: 1-800-437-3635 (USA)
- WebWebsite: www.dremel.com
You can also scan the QR code on the product packaging or visit http://m.dremel.com/10079 for product registration, additional manuals, and more information.
