MoKo Industrie-Endoskop-Boreskop-Inspektionskamera – Benutzerhandbuch

1. Einleitung

Dieses Handbuch enthält detaillierte Anweisungen für die korrekte Verwendung, Einrichtung, Wartung und Fehlerbehebung Ihrer MoKo Industrie-Endoskop-Inspektionskamera. Dieses multifunktionale Inspektionssystem verfügt über einen 4.3-Zoll-QVCA-Farb-LCD-Bildschirm und leistungsstarke Aufnahmefunktionen. Es ist für eine Vielzahl von Anwendungen konzipiert, darunter Fahrzeugreparaturen, Hausinspektionen, Überprüfungen von elektrischen Leitungen, Abwasserrohrreinigungen und Reparaturen an Heizungs-, Lüftungs- und Klimaanlagen.

Abbildung 1.1: MoKo Industrie-Endoskop-Inspektionskamera

2. Produktmerkmale

Die industrielle Endoskop-Inspektionskamera MoKo ist mit mehreren Schlüsselfunktionen ausgestattet, die ihre Funktionalität und Benutzerfreundlichkeit verbessern:

• 10 Meter langes, halbstarres Kabel mit LED: Das flexible Metallkabel mit 8 mm Durchmesser behält seine Form und ermöglicht so eine präzise Positionierung in verschiedenen Umgebungen. Es verfügt über 6 verstellbare LEDs zur Ausleuchtung dunkler Inspektionsbereiche und eignet sich daher ideal zur Überprüfung von Motoren in Autos, Booten und Flugzeugen, verstopften Abflüssen, mechanischen Geräten und Klimaanlagen.
• Eingebauter 4.3-Zoll-LCD-Bildschirm und Griff: Der integrierte 4.3-Zoll-LCD-Farbbildschirm ermöglicht die direkte Anzeige des Bildschirms. viewDie Wiedergabe aufgezeichneter Inhalte erfolgt direkt, sodass keine externen Geräte oder App-Installationen erforderlich sind. Ein ergonomischer Griff sorgt für komfortable und bequeme Bedienung. Dank des abnehmbaren Designs ist das Gerät leicht zu transportieren und zu verstauen.
• IP67 Wasserdichte HD-Kamera: Die Kamera unterstützt eine Auflösung von 1080P und ist nach IP67 wasserdicht, sodass sie auch in nassen oder trockenen Umgebungen eingesetzt werden kann.amp Dies ermöglicht Aufnahmen in verschiedenen Umgebungen, einschließlich Unterwasserinspektionen sowie in Spalten und Löchern. Dadurch werden klare Bilder und eine präzise Farbwiedergabe gewährleistet.
• Hochleistungsakku mit 1700 mAh: Ein integrierter, wiederaufladbarer 1700-mAh-Lithium-Akku ermöglicht bei voller Ladung einen Dauerbetrieb von ca. 3 Stunden. Das Gerät unterstützt TF-Karten mit bis zu 64 GB Speicherkapazität (TF-Karte nicht im Lieferumfang enthalten).
• Erweiterter Brennweitenbereich: Die Kamera bietet einen erweiterten Fokusabstand von 1.6 Zoll bis 198 Zoll, was eine gleichmäßige Bildwiederholfrequenz gewährleistet und klare Bilder mit hervorragender Farbwiedergabe über verschiedene Entfernungen hinweg liefert.

Abbildung 2.1: Endoskop-Bedienfeld und Anschlüsse

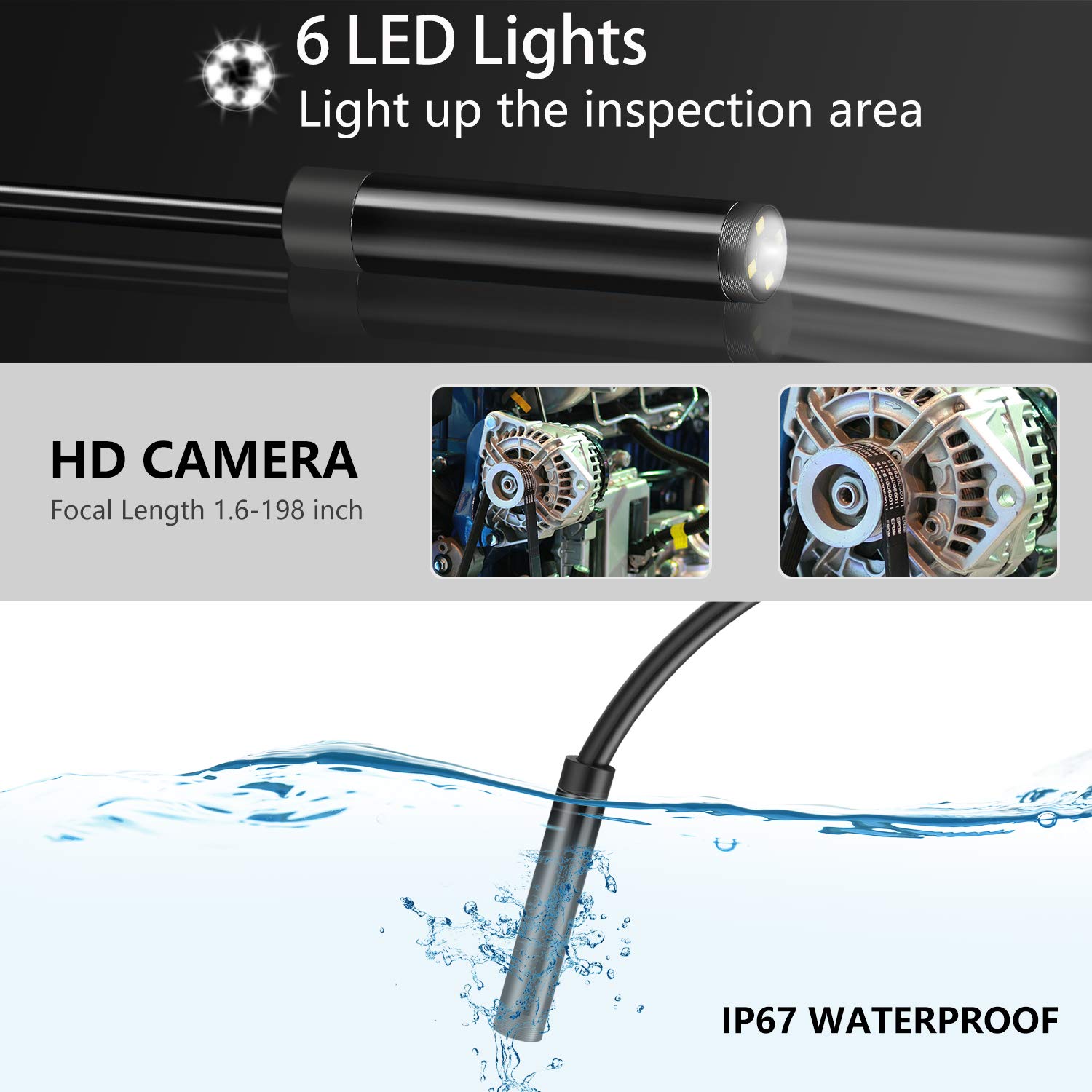

Abbildung 2.2: HD-Kamera mit LED-Beleuchtung und Wasserdichtigkeit

Abbildung 2.3: USB-wiederaufladbarer Akku

3. Packungsinhalt

Bitte überprüfen Sie, ob alle Artikel im Paket vorhanden sind:

• MoKo Industrie-Endoskop-Endoskop-Inspektionskameraeinheit
• Halbstarres Sondenkabel mit Kamera und LED-Leuchten
• USB-Ladekabel
• Bedienungsanleitung
• Bonuszubehör: Kameraschutzhülle, Spiegel, Magnet, Haken

Abbildung 3.1: Bonuszubehör

4. Einrichtung

Befolgen Sie diese Schritte, um Ihre Endoskopkamera einzurichten:

1. Laden Sie den Akku auf: Laden Sie vor der ersten Verwendung den integrierten 1700-mAh-Lithium-Akku vollständig auf. Verbinden Sie die Anzeigeeinheit mit dem Griff und schließen Sie das Gerät anschließend mithilfe des mitgelieferten USB-Kabels an ein 5-V-1-A-Netzteil (nicht im Lieferumfang enthalten) an. Die Ladeanzeige informiert Sie über den Ladestatus.
2. TF-Karte einlegen (optional): Wenn Sie Fotos oder Videos speichern möchten, legen Sie eine TF-Karte (microSD-Karte) (Klasse 10 oder höher, FAT32-Format, bis zu 64 GB) in den microSD-Kartensteckplatz an der Seite des Displays ein. Achten Sie darauf, dass die Karte richtig eingesetzt ist.
3. Zubehör anbringen (optional): Für spezielle Inspektionsanforderungen können Sie die Kameraschutzabdeckung, den Spiegel, den Magneten oder den Haken am Kamerakopf anschrauben.

5. Bedienungsanleitung

Lernen Sie, wie Sie Ihre Endoskopkamera für effektive Inspektionen bedienen:

1. Ein-/Ausschalten: Halten Sie die Ein-/Aus-Taste (normalerweise auf der rechten Seite des Displays) gedrückt, um das Gerät ein- oder auszuschalten. Der LCD-Bildschirm leuchtet auf.
2. LED-Leuchten anpassen: Verwenden Sie die Taste „Aufwärts/Licht“, um die Helligkeit der LED-Leuchten an der Kamerasonde zu erhöhen. Verwenden Sie die Taste „Abwärts“, um die Helligkeit zu verringern. Passen Sie die Helligkeit nach Bedarf an, um optimale Sichtverhältnisse in dunklen Bereichen zu gewährleisten.
3. Fotos aufnehmen: Während viewDrücken Sie während der Live-Übertragung die Taste „Foto/Video bestätigen“ (OK), um ein Foto aufzunehmen. Das Bild wird auf der eingelegten TF-Karte gespeichert.
4. Videos aufnehmen: Um eine Videoaufnahme zu starten, halten Sie die Foto-/Video-Bestätigungstaste (OK) gedrückt. Halten Sie sie erneut gedrückt, um die Aufnahme zu beenden. Die Videos werden auf der TF-Karte gespeichert.
5. Durchsuchen Files: Drücken Sie die Eingabetaste/File Klicken Sie auf die Schaltfläche "Durchsuchen", um zum Menüpunkt zu gelangen. file Browsermodus. Verwenden Sie die AUF- und AB-Tasten, um durch Ihre gespeicherten Fotos und Videos zu navigieren. Drücken Sie die OK-Taste, um zum Browsermodus zu gelangen. view eine ausgewählte fileDrücken Sie die Eingabetaste/File Zum Beenden erneut auf die Schaltfläche „Durchsuchen“ klicken. file Durchsuchen und zurück zur Live-Ansicht view.
6. Inspektion durchführen: Führen Sie die halbstarre Sonde vorsichtig in den zu untersuchenden Bereich ein. Nutzen Sie die Flexibilität des Kabels, um die Kamera zu bewegen. Beobachten Sie das Livebild auf dem LCD-Bildschirm.

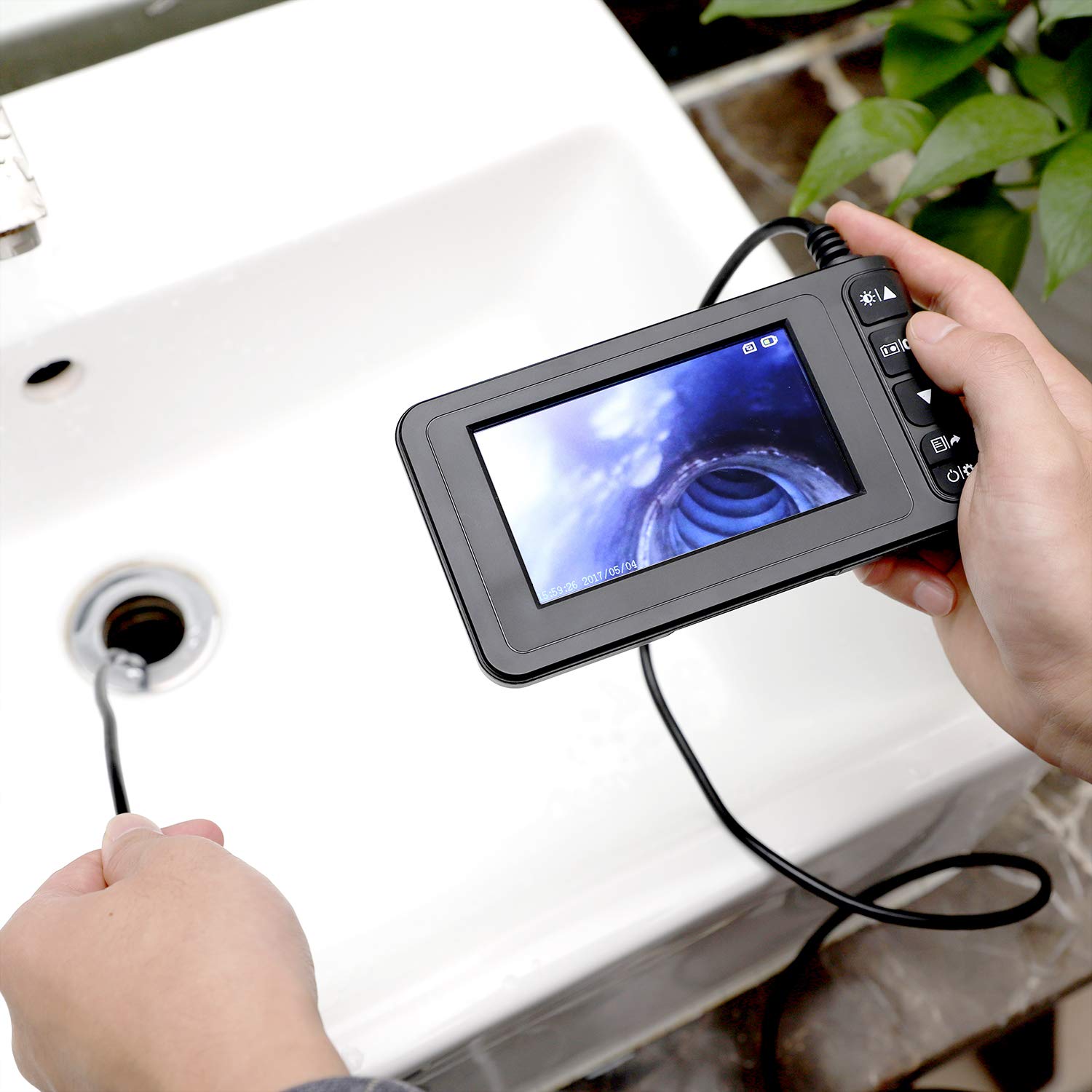

Abbildung 5.1: Endoskop im Einsatz zur Abflussinspektion

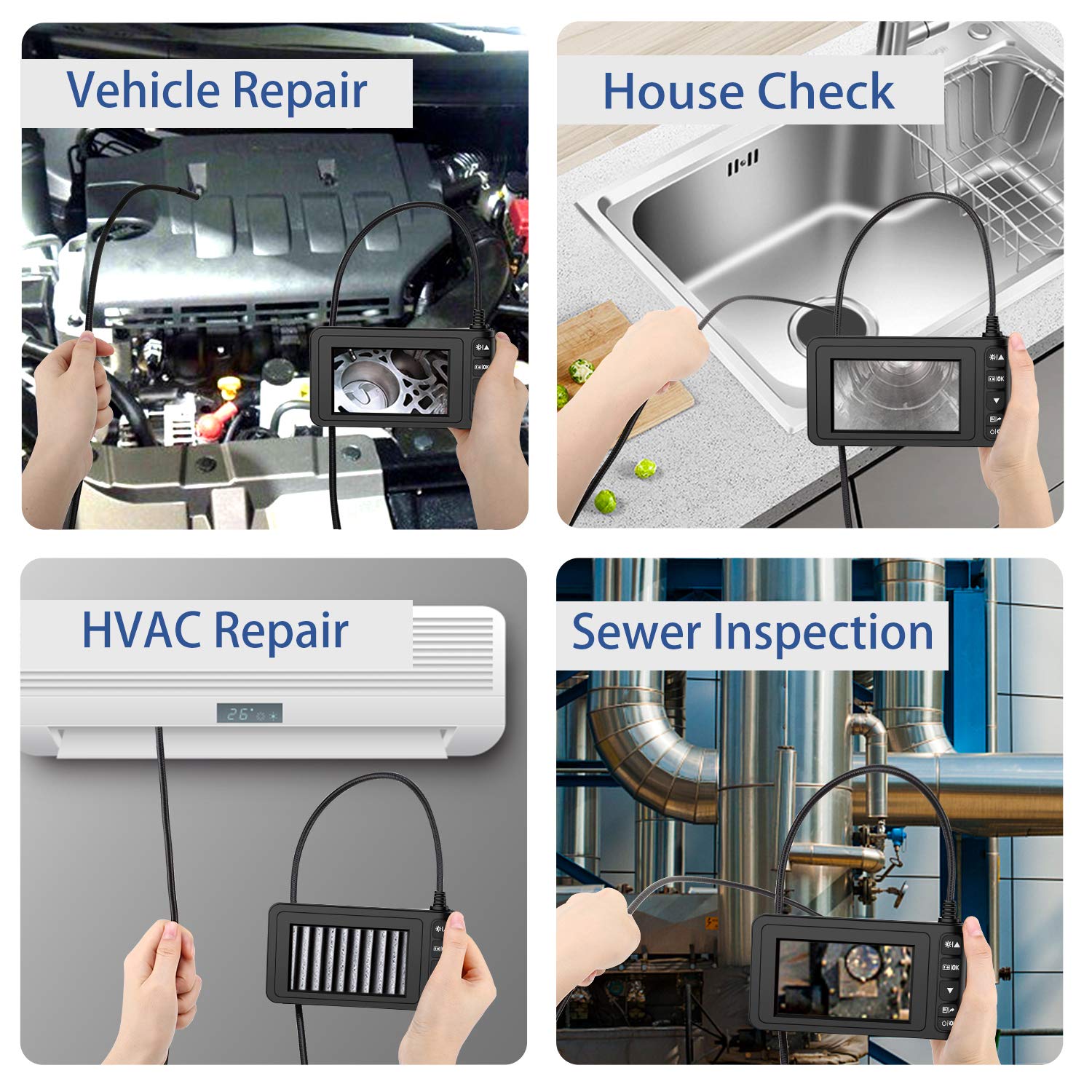

Abbildung 5.2: Häufige Anwendungsszenarien

6. Wartung

Eine ordnungsgemäße Wartung gewährleistet die Langlebigkeit und optimale Leistung Ihrer Endoskopkamera:

• Reinigung: Nach jedem Gebrauch, insbesondere in schmutziger oder feuchter Umgebung, sollten Sie die Kamerasonde und das Kabel vorsichtig mit einem weichen, fusselfreien Tuch abwischen.amp Für das Ausstellungsstück verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel.
• Lagerung: Bewahren Sie das Endoskop an einem kühlen, trockenen Ort, vor direkter Sonneneinstrahlung und extremen Temperaturen geschützt auf. Wickeln Sie das Kabel locker auf, um Knicke oder Beschädigungen zu vermeiden.
• Batteriepflege: Um die Lebensdauer des Akkus zu verlängern, sollte dieser nicht häufig vollständig entladen werden. Bei längerer Lagerung sollte der Akku alle paar Monate auf etwa 50 % aufgeladen werden.
• Kameraobjektiv: Für klare Bilder stellen Sie sicher, dass das Kameraobjektiv sauber und frei von Staub und Schmutz ist. Verwenden Sie gegebenenfalls ein Objektivreinigungstuch.

7. Fehlerbehebung

Sollten Sie Probleme mit Ihrem MoKo Industrie-Endoskop haben, beachten Sie bitte die folgenden häufig auftretenden Probleme und Lösungen:

• Gerät lässt sich nicht einschalten:
  • Stellen Sie sicher, dass der Akku ausreichend geladen ist. Schließen Sie das Gerät an eine Stromquelle an und lassen Sie es mindestens 30 Minuten lang aufladen, bevor Sie versuchen, es wieder einzuschalten.
  • Wenn das Gerät nicht reagiert, versuchen Sie, den Reset-Knopf (falls vorhanden, oft ein kleines Loch) mit einem dünnen Gegenstand zu drücken.
• Schlechte Bildqualität / Unscharfes Bild:
  • Prüfen Sie, ob die Kameralinse sauber ist. Wischen Sie sie vorsichtig mit einem weichen, fusselfreien Tuch ab.
  • Passen Sie die Helligkeit des LED-Lichts mit den AUF/AB-Tasten an, um die Sichtbarkeit in dunklen Bereichen zu verbessern.
  • Stellen Sie sicher, dass das Objekt viewDas Motiv befindet sich innerhalb des Fokusbereichs der Kamera (1.6 bis 198 Zoll). Bewegen Sie die Kamera je nach Bedarf näher heran oder weiter weg.
  • In extrem dunklen oder reflektierenden Umgebungen kann die Bildqualität beeinträchtigt sein.
• Fotos/Videos können nicht gespeichert werden:
  • Prüfen Sie, ob die TF-Karte korrekt in den Steckplatz eingelegt ist.
  • Stellen Sie sicher, dass die TF-Karte im FAT32-Format formatiert ist und mindestens der Klasse 10 entspricht.
  • Prüfen Sie, ob die TF-Karte über ausreichend freien Speicherplatz verfügt. Löschen Sie unnötige Dateien. files oder tauschen Sie die Karte aus, wenn sie voll ist.
• Das Kabel ist zu flexibel / schwer zu handhaben:
  • Das Kabel ist zwar halbstarr, benötigt aber bei sehr langen oder komplexen Verlegestrecken möglicherweise zusätzliche Stützen oder Führungen. Für bestimmte Anwendungen sollten Sie gegebenenfalls einen Führungsdraht oder ein steiferes Schutzrohr verwenden.

8. Spezifikationen

9. Garantie und Support

Informationen zur Garantie oder technische Unterstützung erhalten Sie über die offiziellen Kanäle des MoKo-Kundendienstes. Die Kontaktdaten finden Sie auf der Produktverpackung oder im MoKo-Markenshop auf Amazon.

MoKo Marken-Shop: Besuchen Sie den MoKo Store auf Amazon
