JUEMEL KZH 1 Akku-Bohrschrauber – Benutzerhandbuch

1. Einleitung

Thank you for choosing the JUEMEL KZH 1 Cordless Drill. This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your new tool. Please read this manual thoroughly before first use and keep it for future reference.

Figure 1: JUEMEL KZH 1 Cordless Drill with included accessories, including the drill, battery, charger, and various bits.

2. Sicherheitshinweise

Beachten Sie beim Umgang mit Elektrowerkzeugen stets die grundlegenden Sicherheitsvorkehrungen, um das Risiko von Bränden, Stromschlägen und Verletzungen zu verringern.

Allgemeine Sicherheitsregeln:

• Sicherheit am Arbeitsplatz: Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder Dunkelheit erhöhen die Unfallgefahr. Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Stäuben.
• Elektrische Sicherheit: Vermeiden Sie Körperkontakt mit geerdeten oder geerdeten Oberflächen (z. B. Rohren, Heizkörpern, Herden, Kühlschränken). Setzen Sie Elektrowerkzeuge weder Regen noch Nässe aus.
• Persönliche Sicherheit: Always wear eye protection. Use safety equipment such as dust masks, non-skid safety shoes, hard hats, or hearing protection when appropriate. Dress properly; avoid loose clothing or jewelry.
• Werkzeuggebrauch und -pflege: Wenden Sie keine Gewalt an. Verwenden Sie das für Ihren Anwendungszweck geeignete Elektrowerkzeug. Trennen Sie den Netzstecker von der Stromquelle bzw. den Akku vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge lagern.
• Sicherheit des Akkupacks: Only recharge with the charger specified by the manufacturer. Do not use battery packs with any other power tools.

3. Packungsinhalt

Upon unpacking, please verify that all items listed below are present and undamaged. If any items are missing or damaged, please contact customer support.

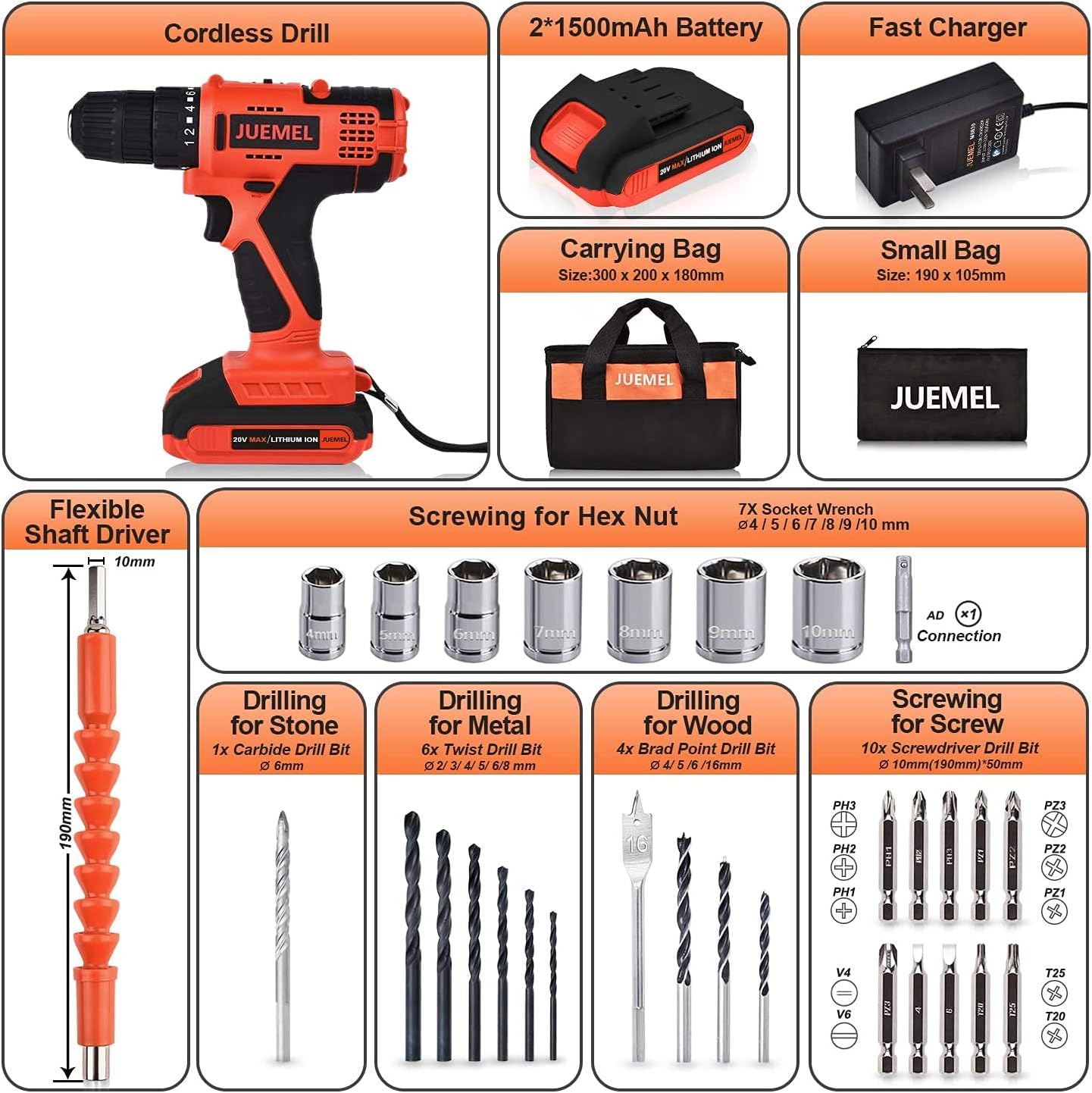

Abbildung 2: Ausführlich view of the JUEMEL KZH 1 Cordless Drill kit contents.

• JUEMEL KZH 1 Cordless Drill
• 2 x 1500 mAh Lithium-Ionen-Akkus
• Schnelles Ladegerät
• Carrying Bag (Size: 300 x 200 x 160mm)
• Small Bag (Size: 190 x 105mm)
• Flexible Shaft Driver (190mm)
• 7 x Socket Wrenches (4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm)
• 1 x Carbide Drill Bit (Ø 6mm) for Stone
• 6 x Twist Drill Bits (Ø 2/3/4/5/6/8mm) for Metal
• 4 x Brad Point Drill Bits (Ø 4/5/6/16mm) for Wood
• 10 x Screwdriver Drill Bits (Ø 10mm/190mm*50mm)

4. Produktmerkmale und Komponenten

Familiarize yourself with the key features and components of your JUEMEL KZH 1 Cordless Drill for optimal performance.

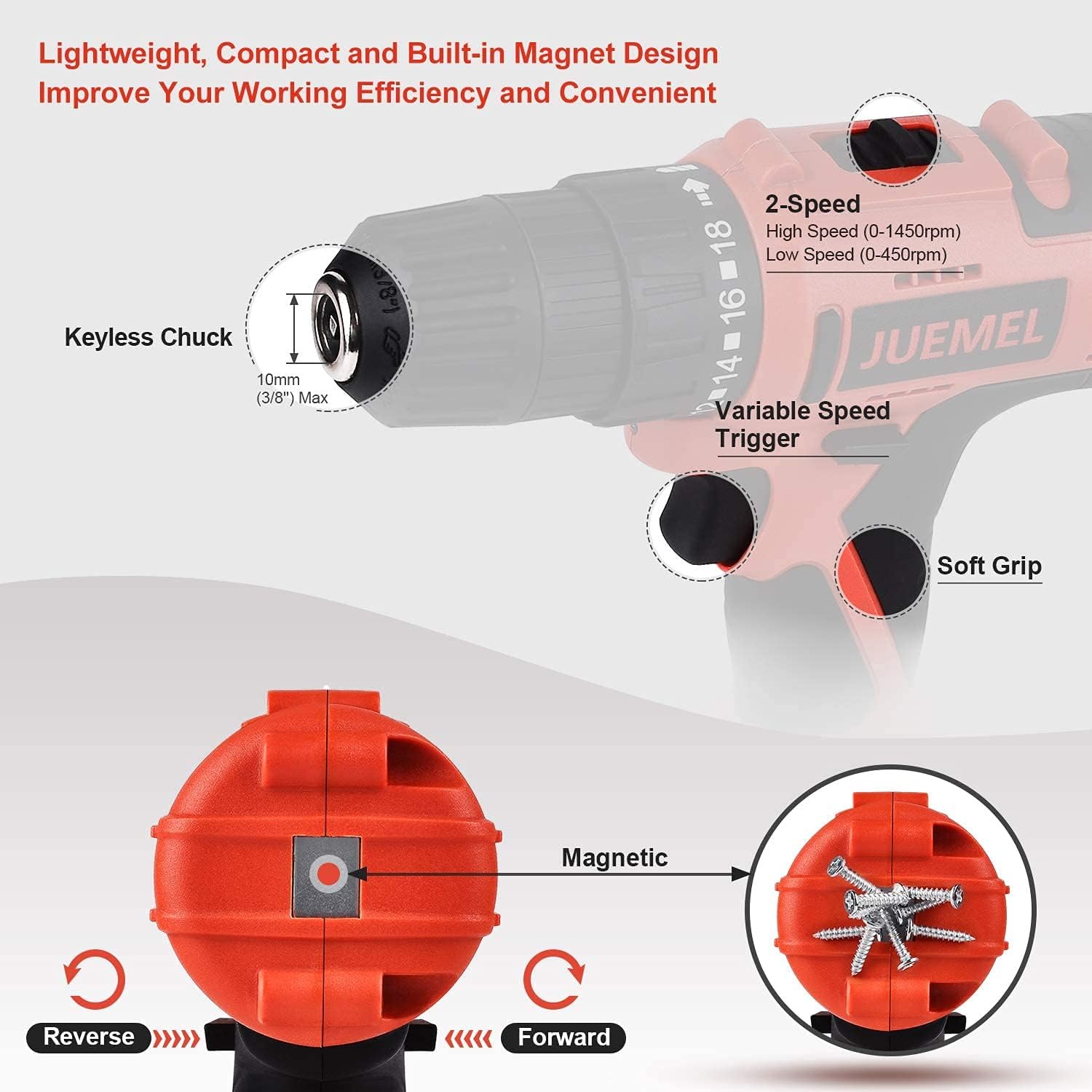

Figure 3: Key features of the JUEMEL KZH 1 Cordless Drill.

• Schnellspannbohrfutter: Allows for quick and easy bit changes without a chuck key. Maximum chuck size is 10mm (3/8").
• 2-Gang-Einstellungen: High speed (0-1450 RPM) for drilling and low speed (0-450 RPM) for driving screws.
• Auslöser mit variabler Geschwindigkeit: Bietet eine präzise Geschwindigkeitsregelung basierend auf dem ausgeübten Druck.
• Soft-Grip-Griff: Ergonomically designed for comfortable and secure handling, reducing fatigue.
• Eingebautes LED-Licht: Automatically illuminates the work area for improved visibility in dark spaces.
• Magnetischer Bithalter: Conveniently located on the back of the drill to hold drill bits and small accessories.
• Vorwärts-/Rückwärtsschalter: Easily change the rotation direction for drilling or driving/removing screws.
• 18+1 Drehmomenteinstellung: Allows for precise power control to suit various materials and tasks, preventing over-driving screws or damaging surfaces.

5. Einrichtung

5.1 Laden der Batterie

The JUEMEL KZH 1 comes with two 1500mAh Li-ion batteries. Ensure batteries are fully charged before first use.

Abbildung 4: Ladevorgang der Batterie und Kontrollleuchten.

1. Connect the fast charger to a standard electrical outlet.
2. Schieben Sie den Akku auf das Ladegerät. Achten Sie darauf, dass er hörbar einrastet.
3. The red light on the charger indicates that the battery is charging.
4. The green light indicates that the battery is fully charged. The charger lights will turn from red to green when charging is complete.
5. Eine vollständige Aufladung dauert in der Regel etwa 1 Stunde.

5.2 Ein- und Ausbau der Batterie

• Installation: Richten Sie den Akku an der Unterseite des Bohrmaschinengriffs aus und schieben Sie ihn hinein, bis er hörbar einrastet.
• Entfernung: Press the battery release button (usually located on the sides of the battery pack) and slide the battery pack out of the drill handle.

5.3 Einsetzen und Entfernen von Bohrern/Zubehör

1. Ensure the drill is off and the forward/reverse switch is in the center (locked) position to prevent accidental starting.
2. Rotate the keyless chuck counter-clockwise until the jaws are open wide enough to insert the desired bit.
3. Setzen Sie den Bohrer vollständig in das Bohrfutter ein.
4. Drehen Sie das Bohrfutter im Uhrzeigersinn, um die Backen fest um den Bohrer zu fixieren. Ziehen Sie es handfest an.
5. To remove, rotate the chuck counter-clockwise until the jaws open, then pull the bit out.

6. Bedienungsanleitung

Understand how to effectively use your JUEMEL KZH 1 Cordless Drill for various applications.

Figure 5: Drilling into wood with the JUEMEL KZH 1.

6.1 Geschwindigkeit auswählen

• Verwenden Sie die 2-Gang-Wahlschalter located on top of the drill:
  • Position 1 (Niedrige Geschwindigkeit): 0-450 RPM. Ideal for driving screws, larger drilling diameters, or applications requiring higher torque.
  • Position 2 (Hohe Geschwindigkeit): 0-1450 RPM. Suitable for smaller drilling diameters and applications requiring faster rotation.

6.2 Drehmoment einstellen

The torque adjustment collar allows you to set the amount of rotational force before the clutch disengages, preventing over-driving screws or damaging the workpiece.

• Rotate the torque adjustment collar to select one of the 18 torque settings or the drill mode.
• Lower settings (1-5) are for small screws or soft materials.
• Medium settings (6-12) are for medium screws or materials.
• Higher settings (13-18) are for larger screws or harder materials.
• The drill symbol setting is for drilling applications, providing maximum torque without clutch disengagement.

6.3 Vorwärts-/Rückwärtsbetrieb

• Push the forward/reverse switch to the left for forward rotation (drilling/driving screws).
• Push the forward/reverse switch to the right for reverse rotation (removing screws/backing out bits).
• Den Schalter in die Mittelstellung bringen, um den Auslöser zu sperren und ein versehentliches Starten zu verhindern.

6.4 Bohren und Rammen

Figure 6: Various applications of the JUEMEL KZH 1 Cordless Drill.

• Beginn: Place the tip of the bit or screw on the workpiece. Slowly press the variable speed trigger to start the drill.
• Geschwindigkeitskontrolle: Increase pressure on the trigger to increase speed. Release pressure to decrease speed.
• Druck ausüben: Apply steady, even pressure in line with the drill bit. Avoid excessive force, which can cause the drill to stall or the bit to break.
• Verwendung des LED-Lichts: The built-in LED light will activate automatically when the trigger is pressed, illuminating your work area.

7. Wartung

Regular maintenance ensures the longevity and optimal performance of your JUEMEL KZH 1 Cordless Drill.

• Reinigung: Nach jedem Gebrauch den Bohrer mit einem sauberen Tuch abwischen.amp Mit einem Tuch abwischen. Keine scharfen Chemikalien oder Scheuermittel verwenden. Lüftungsöffnungen frei von Staub und Schmutz halten.
• Lagerung: Store the drill, batteries, and charger in a cool, dry place, away from direct sunlight and moisture. Ensure batteries are partially charged before long-term storage.
• Batteriepflege: Batterien dürfen nicht im entladenen Zustand gelagert werden. Laden Sie sie regelmäßig auf, wenn sie längere Zeit nicht verwendet werden. Setzen Sie Batterien keinen extremen Temperaturen aus.
• Wartung des Spannfutters: Reinigen Sie die Spannbacken regelmäßig, um einen sicheren Halt der Bohrer zu gewährleisten.

8. Fehlerbehebung

This section addresses common issues you might encounter with your JUEMEL KZH 1 Cordless Drill.

9. Spezifikationen

Detailed technical specifications for the JUEMEL KZH 1 Cordless Drill.

10. Garantie und Support

JUEMEL is committed to providing high-quality products and excellent customer service.

Garantieinformationen:

Dieses Produkt wird mit einem 2 Jahr Garantie from the date of purchase. The warranty covers defects in materials and workmanship under normal use. It does not cover damage caused by misuse, abuse, unauthorized modification, or normal wear and tear.

Kundendienst:

For any questions, concerns, or warranty claims, please contact JUEMEL customer service. We offer 24/7 hassle-free online service um Ihnen zu helfen.
