1. Einleitung
Thank you for choosing the Rebel RB-0005 Weather Station. This device provides accurate indoor and outdoor temperature readings, indoor humidity, and features a clock, calendar, and alarm function. This manual will guide you through the setup, operation, and maintenance of your new weather station to ensure optimal performance.
2. Sicherheitshinweise
- Setzen Sie das Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung oder hoher Luftfeuchtigkeit aus.
- Lassen Sie das Gerät nicht fallen und setzen Sie es keinen starken Stößen aus.
- Halten Sie das Gerät von Wasser und anderen Flüssigkeiten fern.
- Entsorgen Sie gebrauchte Batterien verantwortungsvoll gemäß den örtlichen Vorschriften.
- Versuchen Sie nicht, das Gerät selbst zu zerlegen oder zu reparieren. Wenden Sie sich zur Reparatur an qualifiziertes Fachpersonal.
- The outdoor sensor cable should be handled with care to prevent damage.
3. Packungsinhalt
Bitte überprüfen Sie den Packungsinhalt nach dem Auspacken:
- 1x Rebel RB-0005 Weather Station Main Unit
- 1x Wired Outdoor Temperature Sensor
- 1x Benutzerhandbuch (dieses Dokument)
Note: 1x AAA battery is required for operation and is not included in the package.
4. Produktmerkmale
- Indoor and Outdoor Temperature Measurement
- Indoor Humidity Measurement
- Kalenderfunktion
- Alarmfunktion
- 12/24-Stunden-Uhranzeige
- Memory Function for Highest and Lowest Temperature Readings
- Clear and Easy-to-Read LCD Display
- Batteriebetrieben für Mobilität
5. Produktüberschreitungview
Familiarize yourself with the main components of your Rebel RB-0005 Weather Station.
5.1 Frontdisplay
Auf dem großen LCD-Bildschirm werden gleichzeitig verschiedene Informationen angezeigt:
- IN Temperature: Aktuelle Raumtemperatur.
- OUT Temperature: Current outdoor temperature from the wired sensor.
- Zeit: Current time in 12-hour (AM/PM) or 24-hour format.
- RH%: Current indoor relative humidity.
- Kalender: Date display (day, month).
Figure 1: Front display of the weather station showing temperature, time, and humidity readings.
Abbildung 2: Ausführlich view des Displays und der Bedienknöpfe.
5.2 Steuertasten
The device features three control buttons located on the front, below the display:
- MODUS: Used to switch between display modes (e.g., time, alarm, calendar) and to enter/exit setting modes.
- ADJ (Einstellen): Used to adjust values (e.g., hours, minutes, date) when in setting mode.
- ERINNERUNG: Gewöhnt an view the highest and lowest recorded temperature and humidity values.
5.3 Rückseite View und Sensor
The back of the unit houses the battery compartment, a foldable stand, and the input for the wired outdoor temperature sensor.
Abbildung 3: Rückseite view of the weather station with battery compartment and wired sensor.
6. Einrichtung
6.1 Einlegen der Batterie
- Öffnen Sie die Batteriefachabdeckung auf der Rückseite des Hauptgeräts.
- Insert one (1) AAA battery, ensuring the correct polarity (+/-).
- Schließen Sie den Batteriefachdeckel fest. Das Gerät sollte sich automatisch einschalten.
6.2 Platzierung des Außensensors
- Connect the wired outdoor temperature sensor to the designated port on the back of the main unit.
- Carefully route the sensor cable to the desired outdoor location. Ensure the cable is not pinched or damaged.
- Place the sensor in a shaded area, protected from direct sunlight and precipitation, to ensure accurate readings. Avoid placing it near heat sources or vents.

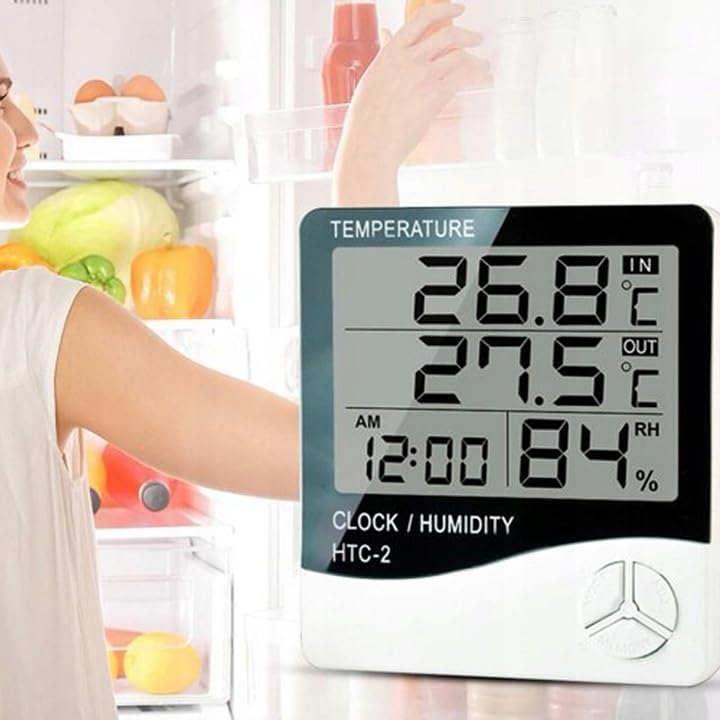

Abbildung 4: Bspample placement of the weather station for indoor temperature monitoring.
7. Bedienungsanleitung
7.1 Uhrzeit und Datum einstellen
- Halten Sie die MODUS button for approximately 3 seconds until the time display starts flashing.
- Verwenden Sie die ADJ Taste zum Einstellen des Blinkwertes (z. B. Stunden, Minuten).
- Drücken Sie die MODUS button again to confirm the setting and move to the next value (e.g., minutes, 12/24 hour format, year, month, day).
- Repeat step 2 and 3 until all time and date settings are configured.
- Drücken MODUS Ein letztes Mal, um den Einstellungsmodus zu verlassen.
7.2 Wecker stellen
- Drücken Sie im normalen Zeitdisplay die Taste MODUS button once to enter alarm display mode (usually indicated by an alarm icon).
- Halten Sie die MODUS button for approximately 3 seconds until the alarm time starts flashing.
- Verwenden Sie die ADJ Taste zum Einstellen der gewünschten Weckzeit.
- Drücken Sie die MODUS button to confirm the hour and move to set the minutes.
- Verwenden Sie die ADJ Taste, um die gewünschte Weckminute einzustellen.
- Drücken Sie die MODUS Taste zum Bestätigen und Verlassen des Alarmeinstellungsmodus.
- Zum Aktivieren/Deaktivieren des Alarms drücken Sie die Taste ADJ button once while in alarm display mode. An alarm icon will appear/disappear on the display.
7.3 Viewing Min/Max Temperature and Humidity
- Drücken Sie im normalen Display die Taste ERINNERUNG button once to show the maximum recorded indoor/outdoor temperature and indoor humidity.
- Drücken Sie die ERINNERUNG button again to show the minimum recorded indoor/outdoor temperature and indoor humidity.
- Drücken Sie die ERINNERUNG Drücken Sie die Taste ein drittes Mal, um zu den aktuellen Messwerten zurückzukehren.
- To clear the min/max memory, press and hold the ERINNERUNG Taste etwa 3 Sekunden lang gedrückt, während viewing the min/max values.
7.4 Schalttemperatureinheiten (°C/°F)
Drücken Sie im normalen Anzeigemodus die Taste ADJ button once to toggle between Celsius (°C) and Fahrenheit (°F) temperature units.
8. Wartung
- Reinigung: Reinigen Sie das Gerät mit einem weichen, trockenen Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel.
- Batteriewechsel: Replace the AAA battery when the display becomes dim or the device stops functioning. Follow the battery installation steps in Section 6.1.
- Sensorpflege: Ensure the outdoor sensor cable is not damaged. Periodically check the sensor's placement to ensure it remains protected from elements for accurate readings.
9. Fehlerbehebung
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Kein oder nur schwaches Display. | Low or depleted battery. Incorrect battery polarity. | Replace the AAA battery with a new one, ensuring correct polarity. |
| Outdoor temperature reading is incorrect or "---". | Outdoor sensor cable is disconnected or damaged. Sensor is exposed to direct sunlight or heat source. | Check if the sensor cable is securely connected. Ensure the sensor is placed in a shaded, protected area. Inspect the cable for damage. |
| Datum/Uhrzeit sind falsch. | Time/Date not set correctly after battery installation. | Refer to Section 7.1 "Setting Time and Date" to adjust. |
| Der Alarm ertönt nicht. | Alarm is not activated. Alarm volume is too low (if adjustable, though this model likely isn't). | Ensure the alarm icon is displayed, indicating it is active (refer to Section 7.2). |
10. Spezifikationen

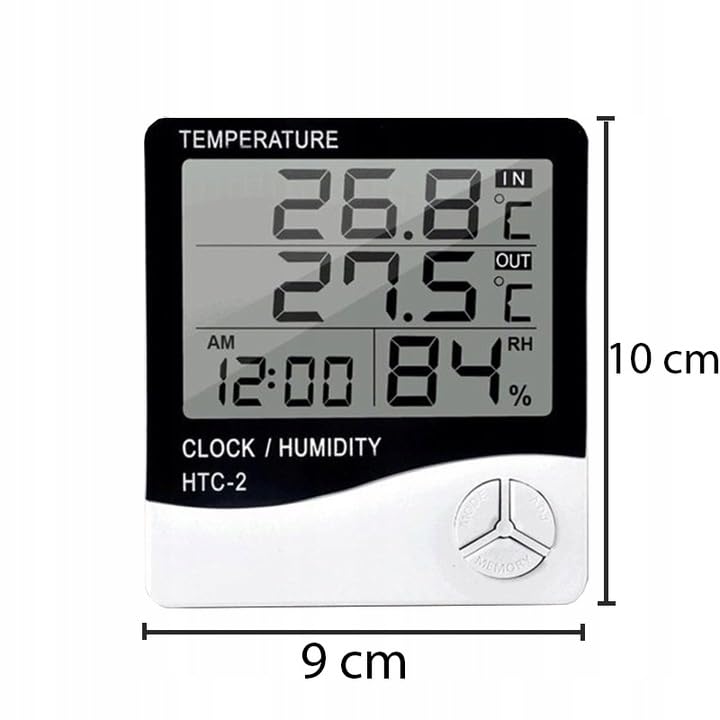

Figure 5: Approximate dimensions of the weather station.
- Modell: RB-0005
- Marke: Rebell
- Energiequelle: 1x AAA-Batterie (nicht im Lieferumfang enthalten)
- Material: Plastik
- Besondere Merkmale: Alarm, Calendar, Min/Max Memory
- Paketabmessungen: 18 x 12 x 10 cm
- Produktabmessungen (ca.): 9 cm (Breite) x 10 cm (Höhe)
- Frühestmöglicher Termin: 23. November 2020
11. Garantie und Support
Für dieses Produkt gilt die Standard-Herstellergarantie. Die genauen Garantiebedingungen entnehmen Sie bitte der beim Kauf erhaltenen Dokumentation oder wenden Sie sich an Ihren Händler.
For technical support or inquiries, please contact the Rebel customer service department through their official webWebsite oder die von Ihrem Händler bereitgestellten Kontaktinformationen.
