Total Angle Grinder 5-inch (12cm) 1010W - Model TG1121256-3 User Manual

Einführung

This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your Total TG1121256-3 Angle Grinder. Please read this manual thoroughly before using the tool and keep it for future reference. This angle grinder is designed for grinding and cutting various materials using appropriate discs.

Wichtige Sicherheitshinweise

WARNUNG: Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.

Allgemeine Sicherheit von Elektrowerkzeugen

• Sicherheit am Arbeitsplatz: Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder Dunkelheit erhöhen die Unfallgefahr. Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Stäuben.
• Elektrische Sicherheit: Der Stecker von Elektrowerkzeugen muss zur Steckdose passen. Verändern Sie den Stecker niemals. Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen. Vermeiden Sie jeglichen Körperkontakt mit geerdeten Oberflächen.
• Persönliche Sicherheit: Always wear eye protection. Use hearing protection when operating the tool for extended periods. Wear a dust mask if operations create dust. Dress properly; do not wear loose clothing or jewelry. Keep hair and clothing away from moving parts.
• Werkzeuggebrauch und -pflege: Wenden Sie keine Gewalt an. Verwenden Sie das für Ihren Anwendungszweck geeignete Elektrowerkzeug. Trennen Sie den Netzstecker und/oder entfernen Sie den Akku (falls abnehmbar), bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge lagern.
• Spezielle Sicherheitsvorkehrungen für Schleifmaschinen: Always use guards. Ensure the guard is securely attached and positioned for maximum safety. Use only discs with the correct diameter and bore size. Never use damaged or incorrect discs.

Produkt überview

The Total TG1121256-3 Angle Grinder is a versatile tool for various grinding and cutting applications. Familiarize yourself with its components before operation.

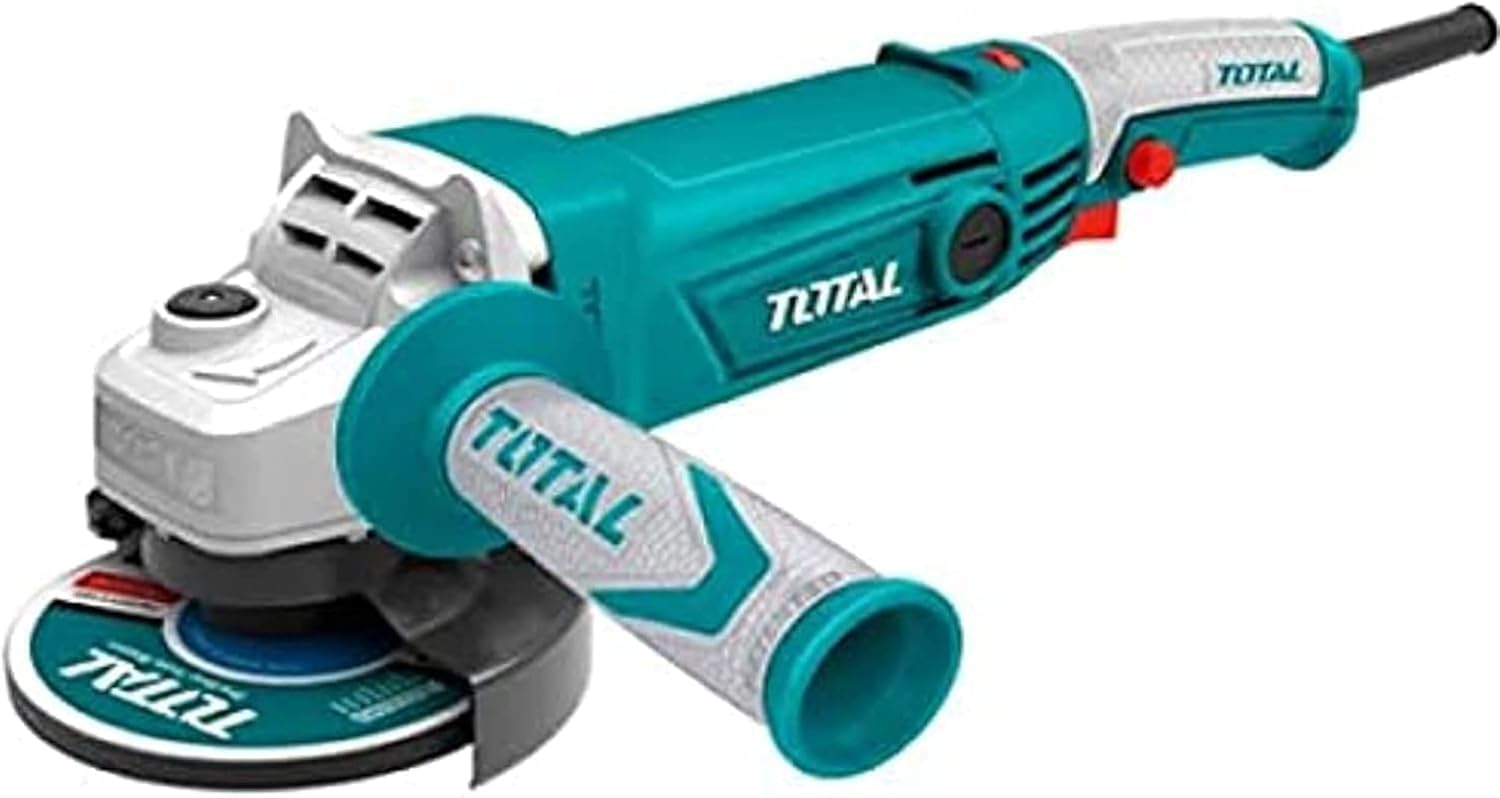

Bild 1: Total TG1121256-3 Angle Grinder. This image shows the main unit of the angle grinder, including the motor housing, gear head, spindle, disc guard, and the auxiliary side handle attached.

Hauptbestandteile:

• Hauptteil: Contains the motor and internal mechanisms.
• Spindel: The rotating shaft where the grinding/cutting disc is mounted.
• Scheibenschutz: Schützt den Benutzer vor Funken und herumfliegenden Teilen.
• Auxiliary Side Handle: Bietet zusätzlichen Halt und Kontrolle während des Betriebs.
• Stromschalter: To turn the tool ON/OFF.
• Kurzwahl: Adjusts the no-load speed (5000-12000 rpm).

Einrichtung und Montage

1. Attaching the Auxiliary Side Handle

The auxiliary side handle can be screwed into one of the threaded holes on the gear housing, depending on your working preference (left or right-handed operation). Ensure it is tightened securely before use.

2. Installing/Changing Grinding/Cutting Discs

1. Stromversorgung trennen: Always unplug the tool from the power source before changing discs.
2. Position Guard: Adjust the disc guard to provide maximum protection for the task.
3. Spindelarretierung drücken: Drücken und halten Sie die Spindelarretierungstaste, um ein Drehen der Spindel zu verhindern.
4. Flanschmutter lösen: Verwenden Sie den mitgelieferten Schraubenschlüssel, um die äußere Flanschmutter zu lösen und zu entfernen.
5. Platzieren Sie die Scheibe: Position the desired grinding or cutting disc onto the inner flange, ensuring it sits correctly on the spindle. The disc diameter should be 126mm (5 inches).
6. Flanschmutter sichern: Replace the outer flange nut and tighten it firmly with the wrench while holding the spindle lock button. Do not overtighten.
7. Check Disc: Ensure the disc is properly seated and rotates freely without wobbling.

Bedienung des Winkelschleifers

1. Stromanschluss

Connect the power cord to a suitable 220-240V~50/60Hz power outlet. Ensure the power switch is in the OFF position before plugging in.

2. Geschwindigkeit anpassen

The angle grinder features a variable speed control dial. Rotate the dial to select the desired no-load speed between 5000 and 12000 RPM. Lower speeds are generally used for polishing or delicate work, while higher speeds are for aggressive grinding and cutting.

3. Starten und Stoppen

• Anfangen: Push the power switch forward to the ON position.
• Stoppen: Push the power switch backward to the OFF position.

4. Schleif- und Schneidtechniken

• Schleifen: Hold the grinder firmly with both hands. Position the disc at a slight angle (15-30 degrees) to the workpiece. Apply moderate pressure and move the grinder smoothly across the surface.
• Schneiden: For cutting, hold the grinder perpendicular (90 degrees) to the workpiece. Use a cutting disc and apply light, consistent pressure. Allow the disc to do the work. Avoid twisting or jamming the disc.
• Materialverträglichkeit: Ensure the disc type is appropriate for the material being worked on (e.g., metal, stone).

Wartung

Regelmäßige Wartung gewährleistet die Langlebigkeit und den sicheren Betrieb Ihres Winkelschleifers.

• Reinigung: After each use, clean the tool with a dry cloth. Use compressed air to clear dust from ventilation openings. Do not use water or chemical cleaners.
• Datenträgerprüfung: Regularly inspect grinding and cutting discs for wear, cracks, or damage. Replace worn or damaged discs immediately.
• Kohlebürsten: The carbon brushes may need replacement after extended use. This should ideally be performed by a qualified service technician.
• Lagerung: Bewahren Sie das Werkzeug an einem trockenen, sicheren Ort außerhalb der Reichweite von Kindern auf.

Fehlerbehebung

Technische Spezifikationen

Garantie und Support

For warranty information and technical support, please refer to the warranty card included with your product or contact Total customer service. Keep your purchase receipt as proof of purchase for any warranty claims.
