1. Einleitung
The TOPPING D70 Pro Sabre is a high-performance Digital-to-Analog Converter (DAC) designed for audiophiles seeking exceptional sound quality. Featuring the ES9039SPro chip, advanced I/V conversion circuitry, and versatile input/output options, this device delivers precise and immersive audio reproduction. It supports various audio formats and offers a user-friendly interface for an enhanced listening experience.
2. Sicherheitshinweise
- Das Gerät darf nicht zerlegt oder verändert werden. Nicht autorisierte Änderungen können zum Erlöschen der Garantie führen und Sicherheitsrisiken bergen.
- Das Gerät sollte von Wasser, Feuchtigkeit und hohen Temperaturen ferngehalten werden.
- Sorgen Sie für eine ausreichende Belüftung rund um das Gerät, um eine Überhitzung zu vermeiden.
- Verwenden Sie ausschließlich das mitgelieferte Netzkabel und Zubehör.
- Bei Gewittern oder längerer Nichtbenutzung sollte das Gerät vom Stromnetz getrennt werden.
3. Packungsinhalt
Bitte überprüfen Sie, ob alle Artikel im Paket vorhanden sind:
- 1 x TOPPING D70 Pro Sabre DAC
- 1 x Fernbedienung
- 1 x USB-Kabel
- 1 x AC-Stromkabel
- 1 x Bluetooth-Antenne.
- 1 x Benutzerhandbuch (dieses Dokument)
Image: TOPPING D70 Pro Sabre DAC with its included accessories and dimensions.
4. Produktüberschreitungview
4.1 Frontplatte
Bild: Vorderseite view of the TOPPING D70 Pro Sabre, showing the full-color display and control knob.
The front panel features a full-color display (Aurora UI) that shows current input, sample rate, volume level, and other playback information. A multi-function knob allows for input selection, volume adjustment, and menu navigation. Touch buttons provide quick access to various settings and display modes like FFT and VU meters.
4.2 Rückseite
Bild: Rückseite view of the TOPPING D70 Pro Sabre, illustrating the various input and output connections.
The rear panel provides a comprehensive set of input and output options:
- Eingänge: USB, AES, Optical, Coaxial, Bluetooth 5.1 (with antenna connector).
- Ausgaben: Balanced XLR, Unbalanced RCA.
- Leistung: Wechselstromeingang.
5. Einrichtung
5.1 Stromversorgung anschließen
- Connect the provided AC power cable to the power input on the rear panel of the D70 Pro Sabre.
- Plug the other end of the AC power cable into a suitable wall outlet.
5.2 Anschließen von Audioquellen
Wählen Sie eine der folgenden Eingabemethoden:
- USB Eingang: Connect a USB cable from your computer (Windows 10/11, macOS, Linux) to the USB input on the D70 Pro Sabre. For Windows systems, a driver installation may be required for ASIO applications.
- Optical/Coaxial/AES Input: Connect your digital audio source (e.g., CD player, streamer) using an optical, coaxial, or AES cable to the corresponding input on the D70 Pro Sabre.
- Bluetooth-Eingang: Schrauben Sie die Bluetooth-Antenne an den dafür vorgesehenen Anschluss auf der Rückseite.
5.3 Verbindung zu einem Amplifier/Headphones
Connect the D70 Pro Sabre to your ampLifier oder Kopfhörer amplifier using either XLR or RCA cables:
- XLR-Ausgang: For balanced connections, use XLR cables to connect the D70 Pro Sabre to an ampVerstärker mit XLR-Eingängen.
- Cinch-Ausgang: For unbalanced connections, use RCA cables to connect the D70 Pro Sabre to an amplifier with RCA inputs.
Image: Diagram illustrating typical connections for the D70 Pro Sabre with a PC, headphone ampVerstärker und Kopfhörer.
6. Bedienungsanleitung
6.1 Ein-/Ausschalten
Press the power button on the front panel or the remote control to turn the device on or off.
6.2 Eingangsauswahl
Rotate the multi-function knob or use the remote control to cycle through available inputs (USB, AES, Optical, Coaxial, Bluetooth).
6.3 Lautstärkeregelung
Rotate the multi-function knob to adjust the output volume. The D70 Pro Sabre features independent volume memory for Single Ended, Balanced, and All modes, automatically recalling the last used volume for each output type.
Image: The D70 Pro Sabre display showing the current volume level and PCM sample Rate.
6.4 Display Modes (Aurora UI)
The D70 Pro Sabre features an intuitive Aurora UI with a full-color display. Use the touch buttons or remote to navigate and customize the display, including options for FFT (Fast Fourier Transform) and VU (Volume Unit) meters to visualize playback information.
6.5 Bluetooth-Kopplung
- Select Bluetooth as the input source on the D70 Pro Sabre.
- On your Bluetooth device (e.g., smartphone, tablet), search for available devices and select "TOPPING D70 Pro Sabre".
- Once paired, audio will be streamed wirelessly to the DAC. The D70 Pro Sabre supports LDAC, aptX-Adaptive, aptX HD, aptX, AAC, and SBC codecs for high-quality wireless audio transmission.
Image: Illustration of Bluetooth 5.1 connectivity and performance graphs of the D70 Pro Sabre.

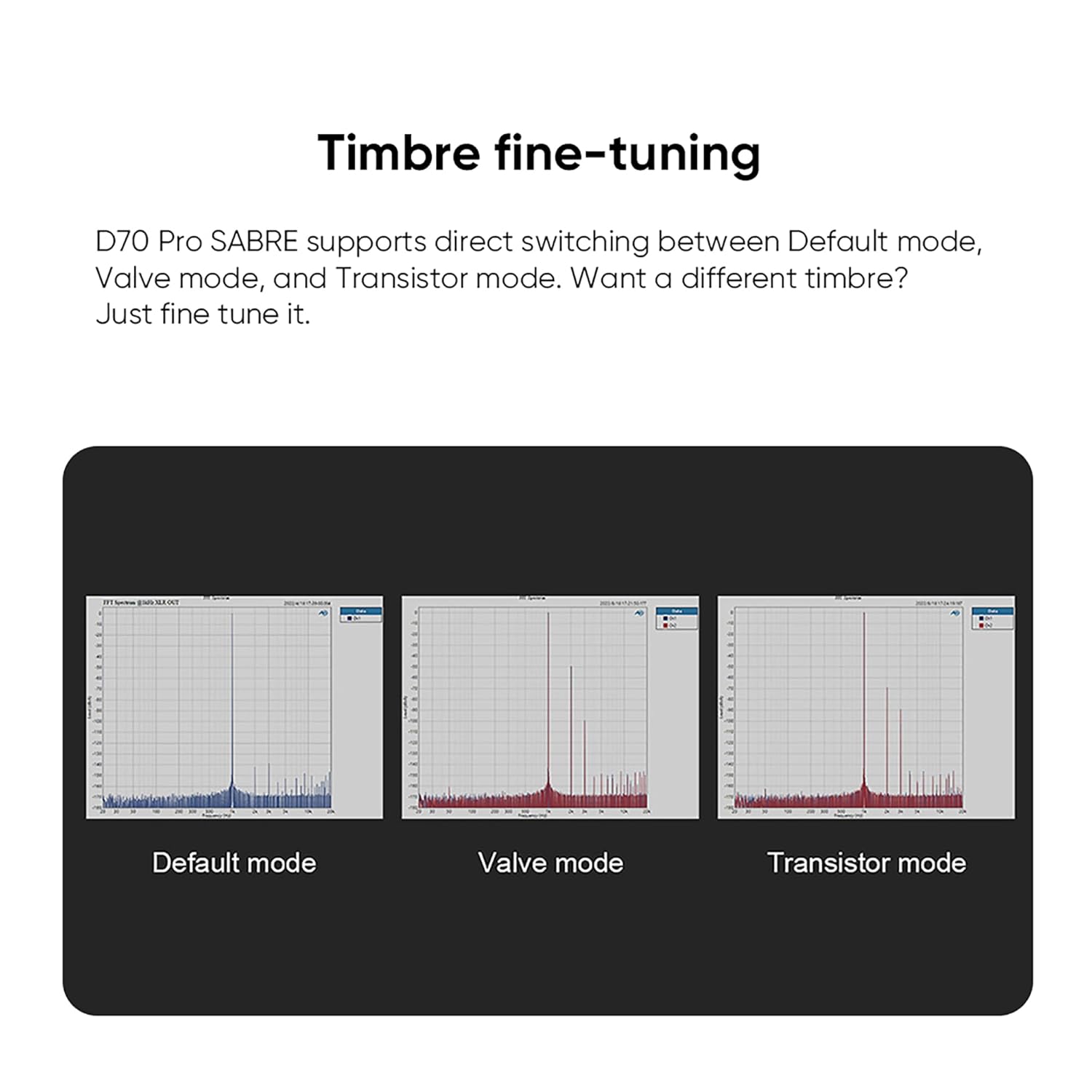

6.6 Timbre Fine-Tuning
The D70 Pro Sabre allows direct switching between different timbre modes: Default, Valve, and Transistor. These modes adjust the sound characteristics to suit your preference.
Image: Visual representation of the Default, Valve, and Transistor timbre modes available on the D70 Pro Sabre.
7. Wartung
- Reinigen Sie das Gerät regelmäßig mit einem weichen, trockenen Tuch. Vermeiden Sie die Verwendung von Scheuermitteln oder Lösungsmitteln.
- Stellen Sie sicher, dass alle Verbindungen sicher und staubfrei sind.
- Bewahren Sie das Gerät bei Nichtgebrauch an einem kühlen, trockenen Ort auf.
8. Fehlerbehebung
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Keine Tonausgabe | Incorrect input selected, cables loose, amplifier off, volume too low. | Verify input selection, check all cable connections, ensure amplifier is on and volume is adequate. |
| Bluetooth-Verbindung instabil | Antenna not connected, interference, device too far. | Ensure Bluetooth antenna is securely attached. Reduce distance between devices. Avoid sources of interference. |
| Keine Anzeige | Device not powered on, display settings. | Check power connection and power button. Adjust display settings via menu. |
| Verzerrter Ton | Falsche Sample rate, faulty cable, source issue. | Quellen prüfenample rate matches DAC capabilities. Try different cables. Test with another audio source. |
9. Spezifikationen
The TOPPING D70 Pro Sabre DAC features the powerful ES9039SPro chip and advanced I/V conversion circuitry. Below are key performance parameters (Line Out/USB In@96kHz):
| Parameter | RCA-Ausgang | XLR-Ausgang |
|---|---|---|
| THD+N (A-wt) @1kHz | <0.00008 % | <0.00006 % |
| THD @90kBw (No-wt) @20-20kHz | <0.0004 % | <0.0002 % |
| SNR (A-wt) @1kHz | 128 dB | 133 dB |
| Dynamic Range (A-wt) @1kHz | 128 dB | 133 dB |
| Frequenzgang | 20Hz-20kHz (+0.05dB), 20Hz-40kHz (+0.2dB) | 20Hz-20kHz (+0.05dB), 20Hz-40kHz (+0.2dB) |
| Output Level @0dBFS (4V mode) | 2.1Vrms | 4.2Vrms |
| Output Level @0dBFS (5V mode) | 2.5Vrms | 5.0Vrms |
| Rauschen (A-wt) | <1.0 µV effektiv | <1.0 µV effektiv |
| Kanalübersprechen bei 1 kHz | -128 dB | -140 dB |
| Kanalbalance | 0.3 dB | 0.3 dB |
| Ausgangsimpedanz | 50 Ω | 100 Ω |
Note: The above data is the result obtained from TOPPING's laboratory tests at AC220V 50Hz, with D70 Pro SABRE set to 5V output mode.
Allgemeine Spezifikationen:
- Hersteller: BELAG
- Teilenummer: D70Pro SE
- Produktgewicht: 2.02 Kilogramm
- Produktabmessungen: 22.2 x 17.6 x 4.8 cm
- Farbe: Schwarz
- Schnittstellentyp: Cinch, USB
- Minimum/Maximum Supply Voltage: 5 Volt (DC)
10. Garantie und Support
TOPPING provides after-sales support and technical assistance for its products. If you encounter any issues during purchase or use, please contact the seller directly for assistance. For general inquiries or technical support, refer to the official TOPPING webWebsite oder wenden Sie sich an den Kundendienst.
The seller, AOSHIDA Audio-JP, is available to assist with product-related concerns. You can find their contact information on the Amazon platform.
