Ingco 20V Lithium-Ion Rotary Hammer Drill CRHLI202287 User Manual

1. Einleitung

This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your Ingco 20V Lithium-Ion Rotary Hammer Drill, model CRHLI202287. Please read this manual thoroughly before using the tool and retain it for future reference.

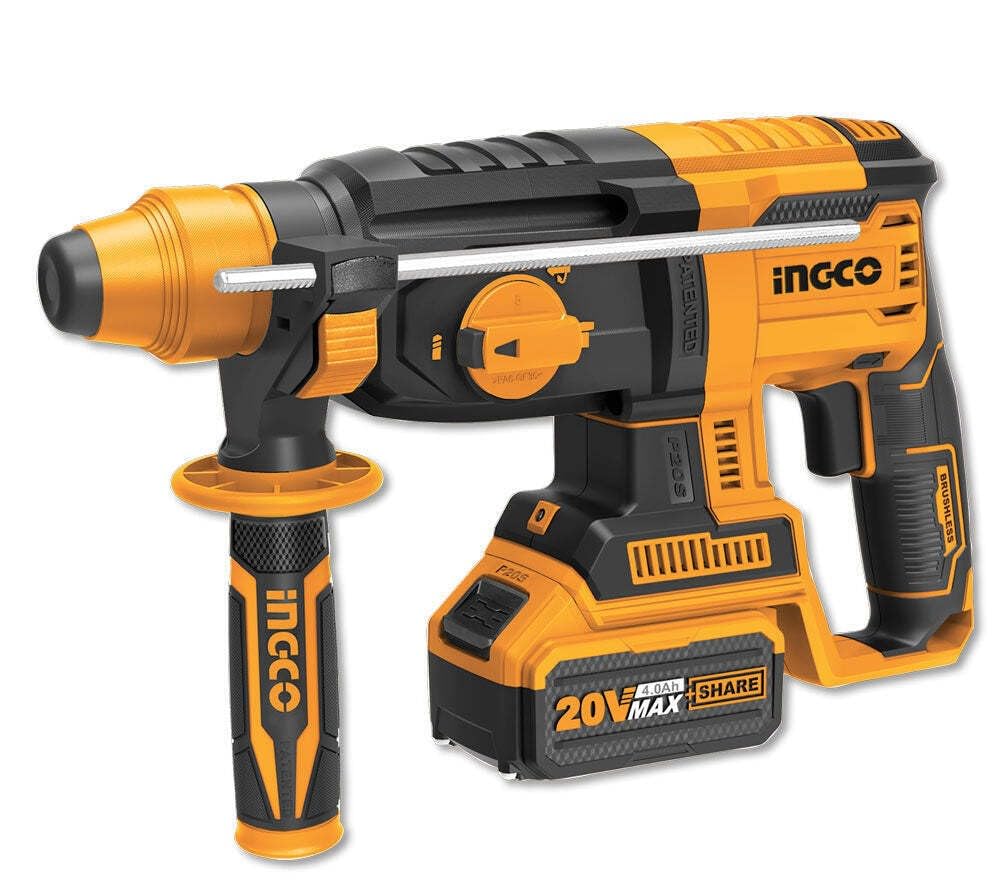

Image 1.1: Ingco 20V Lithium-Ion Rotary Hammer Drill CRHLI202287. This image displays the main rotary hammer drill unit.

2. Sicherheitshinweise

Beachten Sie beim Betrieb von Elektrowerkzeugen stets die grundlegenden Sicherheitsvorkehrungen, um das Risiko von Bränden, Stromschlägen und Verletzungen zu verringern. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge:

• Sicherheit am Arbeitsplatz: Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder Dunkelheit erhöhen die Unfallgefahr. Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Stäuben.
• Elektrische Sicherheit: Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn Ihr Körper geerdet ist.
• Persönliche Sicherheit: Tragen Sie stets eine Schutzbrille. Verwenden Sie gegebenenfalls persönliche Schutzausrüstung wie Staubmasken, rutschfeste Sicherheitsschuhe, Schutzhelme oder Gehörschutz. Seien Sie aufmerksam, achten Sie auf Ihre Handlungen und wenden Sie Ihren gesunden Menschenverstand beim Umgang mit Elektrowerkzeugen an.
• Werkzeuggebrauch und -pflege: Wenden Sie keine Gewalt an. Verwenden Sie das für Ihren Anwendungszweck geeignete Elektrowerkzeug. Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht ein- und ausschalten lässt. Trennen Sie den Netzstecker von der Stromquelle und/oder den Akku vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge lagern.
• Verwendung und Pflege des Akkuwerkzeugs: Laden Sie den Akku nur mit dem vom Hersteller angegebenen Ladegerät auf. Verwenden Sie Elektrowerkzeuge nur mit speziell dafür vorgesehenen Akkus.

3. Packungsinhalt

Packen Sie den Karton vorsichtig aus und vergewissern Sie sich, dass alle Artikel vorhanden und in einwandfreiem Zustand sind. Sollten Artikel fehlen oder beschädigt sein, kontaktieren Sie bitte umgehend Ihren Händler.

• 1 Pcs Rotary Hammer (CRHLI202287)
• 1 Pcs Charger
• 2 Pcs 4Ah Battery
• 3 pcs drill bits (SDS-plus)
• 1 Pcs auxiliary Handle

Image 3.1: Two 4Ah Batteries. This image shows two 20V 4Ah lithium-ion battery packs.

Image 3.2: Battery Charger. This image displays the dedicated charger for the 20V lithium-ion batteries.

Image 3.3: SDS-plus Drill Bits. This image shows three SDS-plus drill bits and one chisel bit.

4. Produktmerkmale

The Ingco CRHLI202287 Rotary Hammer Drill is designed with several features to enhance performance and user experience:

• Starke Leistung: Equipped with a robust 20V lithium-ion battery for demanding drilling and hammering tasks.
• Vielseitige Funktionalität: Functions as a rotary hammer, allowing for drilling into concrete, brick, stone, and masonry.
• Drei Modi: Offers drill-only, hammer-only, and rotary hammer modes for various applications.
• SDS-plus-Spannfutter: Features an SDS-plus chuck system for quick and easy bit changes.
• Unterschiedliche Geschwindigkeit: Adjustable speed control for precise drilling and hammering, catering to different materials.
• Ergonomisches Design: Ergonomically designed handle and anti-vibration system reduce user fatigue.
• LED-Licht: Integrated LED light illuminates the work area, improving visibility.
• Tragbar und praktisch: Cordless design provides freedom of movement and portability.

5. Einrichtung

5.1. Laden des Akkus

1. Schließen Sie das Ladegerät an eine geeignete Steckdose an.
2. Slide the 20V lithium-ion battery pack onto the charger until it clicks into place.
3. Die Kontrollleuchte des Ladegeräts zeigt den Ladestatus an. Die genauen Anzeigen der Kontrollleuchte entnehmen Sie bitte der Bedienungsanleitung des Ladegeräts.
4. Sobald der Akku vollständig aufgeladen ist, nehmen Sie ihn aus dem Ladegerät.

5.2. Anbringen des Hilfsgriffs

1. Den Hilfsgriff durch Drehen gegen den Uhrzeigersinn lösen.
2. Slide the handle over the front of the drill body.
3. Position the handle to your desired angle for optimal control and comfort.
4. Den Griff durch Drehen im Uhrzeigersinn festziehen, bis er sicher befestigt ist.

5.3. Inserting SDS-plus Drill Bits

1. Clean the shank of the SDS-plus drill bit.
2. Ziehen Sie den Spannfutterkragen am Bohrhammer zurück.
3. Insert the drill bit into the chuck until it locks into place.
4. Release the chuck collar. Pull on the bit to ensure it is securely seated. The SDS-plus system allows for slight axial movement of the bit, which is normal.

6. Bedienungsanleitung

6.1. Einsetzen des Akkupacks

1. Align the charged battery pack with the battery port on the tool.
2. Schieben Sie den Akku in das Werkzeug, bis er hörbar einrastet.
3. Zum Entnehmen den Batterieentriegelungsknopf drücken und die Batterie herausschieben.

6.2. Betriebsart wählen

The rotary hammer features a mode selector switch to choose between three operating modes:

• Bohrmodus: For drilling in wood, metal, and plastic without hammering action.
• Rotationshammermodus: Zum Bohren in Beton, Mauerwerk und Stein mit sowohl rotierender als auch hämmernder Wirkung.
• Hammer Only Mode (Chiseling): For light chiseling, chipping, or demolition work. Use with appropriate chisel bits.

Rotate the mode selector switch to the desired icon. Ensure the switch is fully engaged in the chosen mode before operation.

6.3. Drehzahlregelung

The tool features a variable speed trigger. Pressing the trigger further increases the speed. This allows for precise control depending on the material and application. Always start at a lower speed for better control and gradually increase as needed.

6.4. Starten und Stoppen des Werkzeugs

• Zum Starten des Werkzeugs den Auslöseschalter betätigen.
• Um das Werkzeug anzuhalten, lassen Sie den Auslöseschalter los.

7. Wartung

Regelmäßige Wartung gewährleistet optimale Leistung und verlängert die Lebensdauer Ihres Werkzeugs.

• Reinigung: Halten Sie die Lüftungsöffnungen des Werkzeugs sauber, um eine Überhitzung zu vermeiden. Verwenden Sie ein weiches, trockenes Tuch.amp Reinigen Sie die Außenseite mit einem Tuch. Verwenden Sie keine scharfen Chemikalien oder Scheuermittel.
• Schmierung: Die internen Komponenten des Werkzeugs sind werkseitig geschmiert und benötigen im Allgemeinen keine zusätzliche Schmierung.
• Batteriepflege: Bewahren Sie Batterien an einem kühlen, trockenen Ort und vor direkter Sonneneinstrahlung geschützt auf. Lagern Sie vollständig entladene Batterien nicht über längere Zeit.
• Inspektion: Regularly inspect the power tool, battery pack, and charger for any signs of damage, wear, or loose parts. Replace damaged parts immediately.
• Lagerung: Store the tool, batteries, and charger in a secure, dry place out of reach of children.

8. Fehlerbehebung

Sollten Sie Probleme mit Ihrem Bohrhammer haben, beachten Sie bitte die folgenden häufig auftretenden Probleme und Lösungen:

If the problem persists after attempting these solutions, contact Ingco customer support or an authorized service center.

9. Spezifikationen

10. Garantie und Support

For warranty information, please refer to the warranty card included with your product or visit the official Ingco website. For technical support, spare parts, or service inquiries, please contact Ingco customer service or an authorized service center in your region. Keep your purchase receipt as proof of purchase for warranty claims.

Hersteller: AVENGERS ENTERPRISES, INGCO POWER TOOLS PVT. LTD.
