Vgate vLinker MS Bluetooth OBD2 Kfz-Scan-Tool & 16-Pin OBD2-Splitter Bedienungsanleitung

1. Einleitung

Dieses Handbuch enthält detaillierte Anweisungen für das Vgate vLinker MS Bluetooth OBD2-Diagnosegerät und den zugehörigen 16-poligen OBD2-Splitter. Es behandelt Einrichtung, Bedienung, Wartung und Fehlerbehebung, um eine optimale Leistung und sichere Verwendung Ihrer Geräte zu gewährleisten. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Produkt verwenden.

2. Produktüberschreitungview

Der Vgate vLinker MS ist ein Bluetooth-fähiges OBD2-Diagnosegerät zur Kommunikation mit dem Bordcomputer Ihres Fahrzeugs. Er unterstützt mehrere CAN-Protokolle und ermöglicht so umfassende Diagnosen. Der mitgelieferte 16-polige OBD2-Splitter bietet eine komfortable Möglichkeit, mehrere Geräte an einen einzigen OBD2-Anschluss anzuschließen.

Vgate vLinker MS Bluetooth OBD2-Adapter und 16-poliges OBD2-Splitterkabel

Abbildung 2.1: Vgate vLinker MS Bluetooth OBD2-Adapter und 16-poliges OBD2-Splitterkabel.

Vgate vLinker MS Adapterbox mit Symbolen für die Protokolle CH CAN, HS CAN, MS CAN, SW CAN und LS CAN

Abbildung 2.2: Vgate vLinker MS-Adapter mit Unterstützung für die CAN-Protokolle CH, HS, MS, SW und LS.

3. Einrichtungsanweisungen

3.1. Anschließen des OBD2-Splitters

  1. Suchen Sie den OBD2-Diagnoseanschluss Ihres Fahrzeugs, der sich üblicherweise unter dem Armaturenbrett auf der Fahrerseite befindet.
  2. Verbinden Sie das männliche Ende des 16-poligen OBD2-Splitterkabels mit dem OBD2-Anschluss des Fahrzeugs. Achten Sie auf eine sichere Verbindung.
  3. Der Splitter bietet zwei weibliche OBD2-Anschlüsse, die den Anschluss des vLinker MS und gegebenenfalls eines weiteren kompatiblen Geräts ermöglichen.

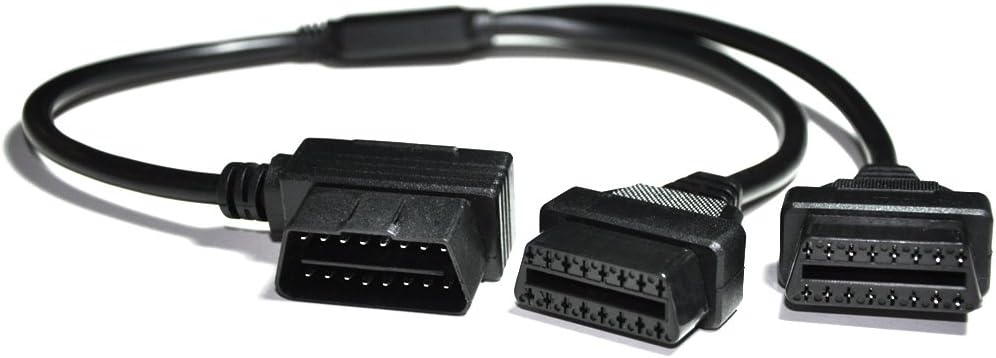

Das 16-polige OBD2-Splitterkabel mit einem Stecker und zwei Buchsen

Abbildung 3.1: Das 16-polige OBD2-Splitterkabel.

Eine Hand hält das OBD2-Splitterkabel, das an den OBD2-Anschluss eines Fahrzeugs angeschlossen ist, bevor das Diagnosegerät angeschlossen wird.

Abbildung 3.2: OBD2-Splitter, der an den Diagnoseanschluss des Fahrzeugs angeschlossen ist.

Eine Hand hält das OBD2-Splitterkabel, das an den OBD2-Anschluss eines Fahrzeugs angeschlossen ist, wobei der vLinker MS-Adapter angebracht ist und seine Betriebsanzeigeleuchte leuchtet.

Abbildung 3.3: Vgate vLinker MS-Adapter ist mit dem Splitter verbunden, die Betriebsanzeige leuchtet.

3.2. Anschließen des Vgate vLinker MS Bluetooth-Adapters

  1. Stecken Sie den Vgate vLinker MS-Adapter in einen der weiblichen Anschlüsse des OBD2-Splitters oder, falls Sie keinen Splitter verwenden, direkt in den OBD2-Anschluss des Fahrzeugs.
  2. Schalten Sie die Zündung Ihres Fahrzeugs ein (Motor aus oder laufend, je nach Diagnoseaufgabe). Die Betriebsanzeige des Adapters sollte aufleuchten.
  3. Aktivieren Sie Bluetooth auf Ihrem Mobilgerät (iOS oder Android).
  4. Öffnen Sie Ihre bevorzugte OBD2-Diagnoseanwendung eines Drittanbieters (z. B. Car Scanner, Dr. Prius, JScan, Multiecuscan).
  5. Wählen Sie in den App-Einstellungen den Vgate vLinker MS als OBD2-Adapter aus und stellen Sie die Bluetooth-Verbindung her. Befolgen Sie die spezifischen Kopplungsanweisungen Ihrer App.

4. Bedienungsanleitung

Sobald der Vgate vLinker MS mit Ihrem Mobilgerät verbunden und gekoppelt ist, können Sie die Diagnoseanwendung nutzen, um auf Fahrzeugdaten zuzugreifen.

  1. Vergewissern Sie sich, dass die Zündung Ihres Fahrzeugs eingeschaltet ist.
  2. Starten Sie die Diagnose-App auf Ihrem Mobilgerät.
  3. Die App sollte sich automatisch mit dem vLinker MS-Adapter verbinden. Falls dies nicht der Fall ist, stellen Sie die Verbindung manuell in den App-Einstellungen her.
  4. Navigieren Sie durch die Benutzeroberfläche der App, um verschiedene Diagnosefunktionen durchzuführen, wie z. B. das Lesen und Löschen von Fehlercodes. viewLive-Sensordaten abrufen und Fahrzeugbereitschaftsmonitore prüfen.
  5. Der vLinker MS unterstützt fortschrittliche CAN-Protokolle wie HS-CAN, MS-CAN, SW-CAN, CH-CAN und LS-CAN und ermöglicht so den Zugriff auf ein breiteres Spektrum von Fahrzeugmodulen, abhängig von den Fähigkeiten der jeweiligen Anwendung.
Der Vgate vLinker MS-Adapter wird zusammen mit mehreren Mobilgeräten gezeigt, auf denen verschiedene OBD2-Diagnoseanwendungen angezeigt werden.

Abbildung 4.1: Vgate vLinker MS-Kompatibilität mit verschiedenen Diagnoseanwendungen von Drittanbietern.

5. Firmware-Update

Der Vgate vLinker MS unterstützt Firmware-Updates zur Verbesserung von Funktionalität und Kompatibilität. Updates können über ein Mobiltelefon oder einen Windows-PC durchgeführt werden.

  1. Scannen Sie den untenstehenden QR-Code oder besuchen Sie die offizielle Vgate-Website. webWebseite für das Firmware-Update-Tool.
  2. Folgen Sie den Anweisungen im Aktualisierungstool, um die neueste Firmware herunterzuladen und zu installieren.
  3. Um Unterbrechungen zu vermeiden, stellen Sie während des Aktualisierungsvorgangs eine stabile Verbindung und ausreichende Stromversorgung sicher.
Vgate vLinker MS-Adapter mit QR-Code für Firmware-Updates und einem mobilen Bildschirm, der die Schnittstelle des Update-Tools anzeigt

Abbildung 5.1: Firmware-Update-Schnittstelle und QR-Code für Vgate vLinker MS. Nach Firmware-Updates suchen

6. Kompatibilität

Der Vgate vLinker MS Bluetooth-Adapter ist für eine breite Kompatibilität mit verschiedenen OBD2-Diagnoseanwendungen von Drittanbietern auf iOS- und Android-Plattformen konzipiert. Zu den unterstützten Anwendungen gehören unter anderem Car Scanner, Dr. Prius, JScan und Multiecuscan. Funktionen und verfügbare Daten können je nach Anwendung und Fahrzeugmodell/Baujahr variieren.

7. Spezifikationen

  • Modell: Vgate vLinker MS
  • Konnektivität: Bluetooth
  • Unterstützte CAN-Protokolle: HS-CAN, MS-CAN, SW-CAN, CH-CAN, LS-CAN, GMLAN
  • OBD-Anforderungsbytes: Bis zu 4K
  • Baudrate: Bis zu 3 Mio. bps
  • Firmware: Upgrade per Telefon/PC möglich
  • OBD2-Splitterlänge: Ungefähr 12 Zoll (30 cm)
  • OBD2-Splitter-Pinbelegung: Vollständig 16-polig verbunden
Vgate vLinker MS-Adapter mit einer Vergleichsgrafik, die eine schnellere Programmierung und eine erhöhte Baudrate (bis zu 3 Mbps) anzeigt.

Abbildung 7.1: Leistungskennzahlen des vLinker MS, die schnellere Programmierung und höhere Baudrate hervorheben.

Diagramm zur Veranschaulichung der Pinbelegung eines standardmäßigen 16-poligen OBD2-Steckers

Abbildung 7.2: Standard-Pinbelegungsdiagramm für den 16-poligen OBD2-Stecker.

8. Wartung

Um die Langlebigkeit und einwandfreie Funktion Ihres Vgate vLinker MS und OBD2 Splitters zu gewährleisten, befolgen Sie bitte diese Wartungsrichtlinien:

  • Halten Sie die Geräte sauber und frei von Staub und Feuchtigkeit. Verwenden Sie zum Reinigen ein weiches, trockenes Tuch.
  • Vermeiden Sie es, die Geräte über längere Zeiträume extremen Temperaturen oder direkter Sonneneinstrahlung auszusetzen.
  • Bewahren Sie die Geräte an einem kühlen, trockenen Ort auf, wenn sie nicht in Gebrauch sind.
  • Versuchen Sie nicht, die Geräte zu zerlegen oder zu verändern, da dies zum Erlöschen der Garantie führt und Schäden verursachen kann.

9. Fehlerbehebung

Sollten Sie Probleme mit Ihrem Vgate vLinker MS oder OBD2 Splitter haben, beachten Sie bitte die folgenden gängigen Schritte zur Fehlerbehebung:

  • Gerät lässt sich nicht einschalten: Stellen Sie sicher, dass der Adapter fest im OBD2-Anschluss steckt und die Zündung des Fahrzeugs eingeschaltet ist. Prüfen Sie den OBD2-Anschluss des Fahrzeugs auf Stromversorgungsprobleme.
  • Bluetooth-Verbindungsfehler: Vergewissern Sie sich, dass Bluetooth auf Ihrem Mobilgerät aktiviert ist. Stellen Sie sicher, dass vLinker MS in den Einstellungen Ihrer Diagnose-App ausgewählt ist. Versuchen Sie, sowohl die App als auch Ihr Mobilgerät neu zu starten.
  • App erkennt Fahrzeug nicht: Vergewissern Sie sich, dass der vLinker MS ordnungsgemäß angeschlossen und mit Strom versorgt ist. Stellen Sie sicher, dass Ihr Fahrzeug OBD2-kompatibel ist. Einige Apps benötigen möglicherweise spezielle Fahrzeugsoftware.files muss eingerichtet werden.
  • Langsame Datenübertragung: Stellen Sie sicher, dass Ihre Diagnose-App auf dem neuesten Stand ist. Führen Sie gegebenenfalls ein Firmware-Update für den vLinker MS durch.

Für weitere Unterstützung wenden Sie sich bitte an das Vgatemall-Supportteam.

10. Garantie und Support

Informationen zur Produktgarantie finden Sie in den Garantiebedingungen Ihres Händlers oder auf der offiziellen Vgate-Website. webWebsite. Für technischen Support oder Anfragen wenden Sie sich bitte über die offiziellen Kontaktkanäle an das Vgatemall-Team.
