Einführung
Die Thermalright Aqua Elite 240 ARGB V4 ist eine All-in-One-Flüssigkeitskühlung für CPUs, die für eine effiziente und leise Kühlung einer Vielzahl von Intel- und AMD-Prozessoren entwickelt wurde. Dieses Handbuch enthält detaillierte Anweisungen zur Installation, zum Betrieb und zur Wartung, um optimale Leistung und Langlebigkeit Ihrer Kühlung zu gewährleisten.

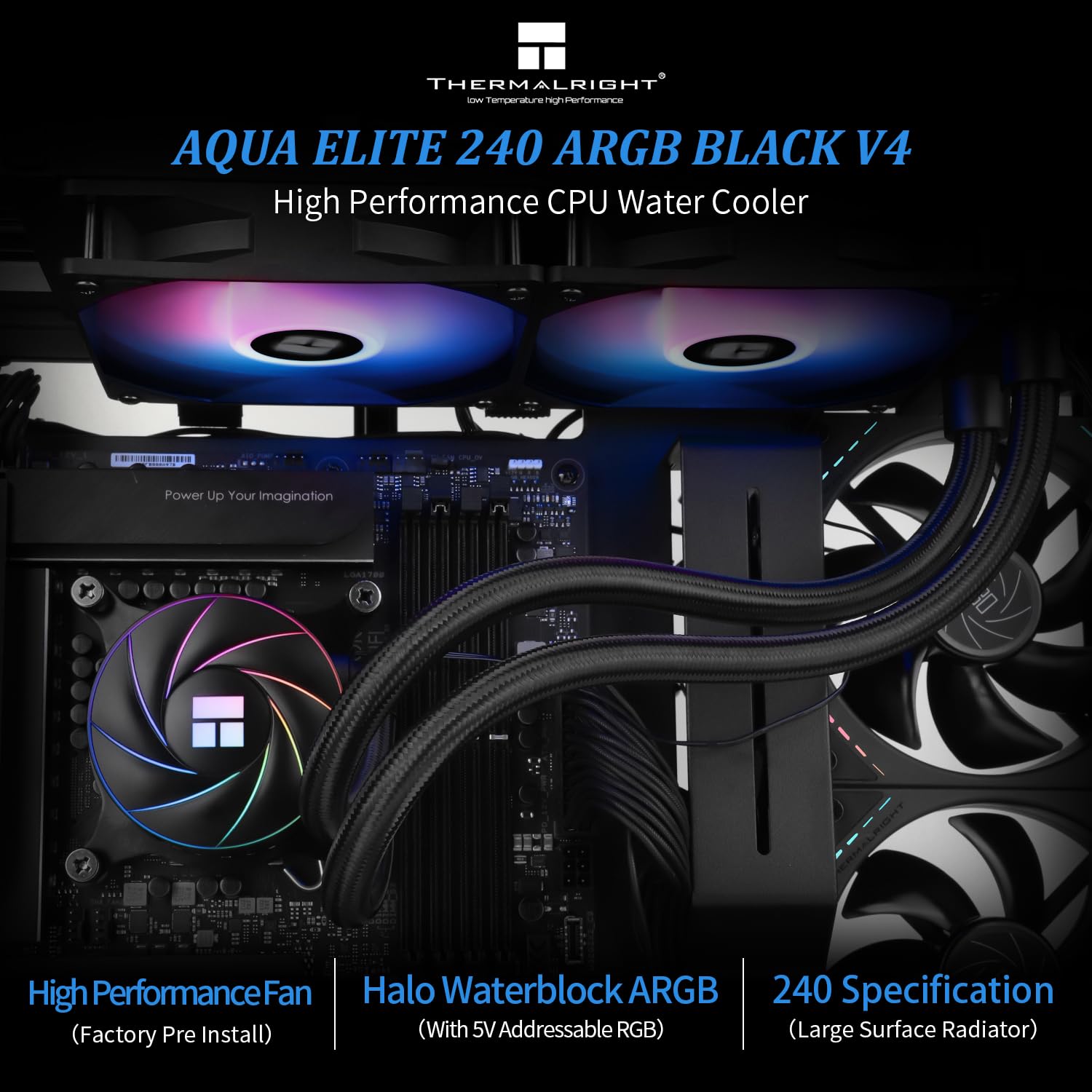

Abbildung: Der Thermalright Aqua Elite 240 ARGB V4 CPU-AIO-Kühler, gezeigtasing mit seinem Doppellüfter-Kühler und dem beleuchteten Wasserblock.
Packungsinhalt
Bitte vergewissern Sie sich vor Beginn der Installation, dass alle Komponenten vorhanden sind:
- AIO-Wasserkühlung (Radiator mit zwei 120-mm-ARGB-Lüftern, Pumpe/Wasserblock und Schläuchen)
- Intel Montagehalterungen und Hardware (für LGA1851/1700/1150/1151/1155/1156/1200/2011/2066)
- AMD-Montagehalterungen und -Befestigungsmaterial (für AM4/AM5)
- Wärmeleitpaste
- Lüfter-Splitterkabel
- ARGB-Beleuchtungskabel
- Bedienungsanleitung
Bild: Überview Die Komponenten der Thermalright Aqua Elite ARGB V4 CPU-Kühlerserie umfassen Radiator, Lüfter, Pumpe und verschiedene Montagehardware für Intel- und AMD-Plattformen.
Technische Daten
| Komponente | Spezifikation |
|---|---|
| Abmessungen des Wasserblocks | 72 mm * 72 mm * 48 mm |
| Kühler Abmessungen | 282 mm * 120 mm * 27 mm |
| Pumpendrehzahl | 6400 U / min ± 10% |
| Pumpenanschluss | 4-Pin PWM |
| RGB-Unterstützung | +5V adressierbare RGB-Beleuchtung (3-polig) |
| Lüftermodell | TL-C12C-S ARGB (x2) |
| Lüfterdimensionen | 120 mm * 120 mm * 25 mm |
| Lüfterdrehzahl | 1550 U / min ± 10% |
| Lüftergeräuschpegel | ≤25.6 dBA |
| Lüfter-Luftstrom | 66.17 CFM (MAX) |
| Statischer Druck des Ventilators | 1.53 mmH2O (MAX) |
| Lüfterlagertyp | S-FDB-Lager |
| Kompatible Sockel | Intel: LGA1851/1700/1150/1151/1155/1156/1200/2011/2066; AMD: AM4/AM5 |
Installationshandbuch
Befolgen Sie diese Schritte, um Ihren Thermalright Aqua Elite 240 ARGB V4 CPU-AIO-Kühler korrekt zu installieren. Eine visuelle Anleitung finden Sie im Video unten.
Video: Ausführliche Installationsanleitung für die Thermalright Aqua Elite ARGB V4 CPU-Kühlerserie, die sowohl AMD- als auch Intel-Plattformen abdeckt.
AMD AM4/AM5-Installation
- Wasserblock vorbereiten: Entfernen Sie den Schutzaufkleber von der Kühlplatte. Richten Sie den Pfeil auf der AMD-Halterung am Wasserkühler aus und drehen Sie ihn, um ihn zu montieren.
- Wärmeleitpaste auftragen: Eine angemessene Menge Wärmeleitpaste auf den integrierten Heatspreader (IHS) der CPU auftragen.
- Wasserblock montieren: Setzen Sie den Wasserkühler auf die CPU und achten Sie darauf, dass die Schnallen an der AMD-Halterung mit dem serienmäßigen Haltemodul des Motherboards einrasten.
- Sicherer Wasserblock: Ziehen Sie beide Schrauben an der Halterung mit einem Schraubendreher fest, um einen gleichmäßigen Anpressdruck zu gewährleisten.
Intel LGA1700-Installation
- Rückplatte vorbereiten: Stellen Sie die Position des Montagelochs auf der Intel-Rückplatte auf 1700 ein.
- Montage der Rückplatte: Montieren Sie die Rückplatte von der Rückseite des Motherboards.
- Abstandshalter installieren: Montieren Sie die 1700 Abstandshalter von der Vorderseite des Motherboards auf den Schrauben der Rückplatte.
- Wasserblock vorbereiten: Entfernen Sie den Schutzaufkleber von der Kühlplatte. Richten Sie den Pfeil auf der Intel-Halterung am Wasserkühler aus und drehen Sie ihn, um ihn zu fixieren.
- Wärmeleitpaste auftragen: Eine angemessene Menge Wärmeleitpaste auf den CPU-IHS auftragen.
- Wasserblock montieren: Richten Sie die Befestigungslöcher der Halterung an den Abstandshaltern aus und montieren Sie den Wasserblock.
- Sicherer Wasserblock: Befestigen Sie die Metallhalterungen und den Wasserblock mit vier Muttern und achten Sie dabei auf den richtigen Anpressdruck.
Kabelverbindungen (für alle Plattformen üblich)
- Pumpenleistung: Schließen Sie das Pumpenstromkabel an den CPU_OPT- oder AIO_PUMP-Anschluss auf Ihrem Motherboard an.
- Lüfterleistung: Verbinden Sie die PWM-Kabel der Lüfter mit dem Lüfterverteilerkabel. Verbinden Sie anschließend das PWM-Verteilerkabel mit dem CPU_FAN-Anschluss des Mainboards, um die Lüfter mit Strom zu versorgen.
- ARGB-Beleuchtung: Entfernen Sie die Schutzkappen von den 3-Pin-ARGB-Anschlüssen. Verbinden Sie die ARGB-Kabel der Lüfter, um das Beleuchtungssignal zu synchronisieren. Verbinden Sie das ARGB-Beleuchtungskabel mit der 3-Pin-+5V-ARGB-Buchse des Mainboards, um die Beleuchtung zu steuern. Notiz: Dieser Kühler unterstützt nur 5V 3-Pin ARGB, NICHT 12V 4-Pin RGB.
Betrieb
Der Thermalright Aqua Elite 240 ARGB V4 ist für einen automatischen und effizienten Betrieb ausgelegt. Nach der Installation und dem Anschluss regelt der Kühler die CPU-Temperaturen und Lüfterdrehzahlen abhängig von der Systemlast.
- PWM-Lüfter: Die mitgelieferten TL-C12C-S ARGB-Lüfter nutzen PWM-Steuerung (Pulsweitenmodulation), wodurch sich ihre Drehzahl automatisch an die CPU-Temperatur anpasst. Dies gewährleistet optimale Kühlleistung bei minimaler Geräuschentwicklung unter geringer Last.
- ARGB-Beleuchtung: Die adressierbare RGB-Beleuchtung des Wasserkühlers und der Lüfter lässt sich über kompatible Mainboard-Software steuern und synchronisieren (z. B. ASUS Aura Sync, MSI Mystic Light, Gigabyte RGB Fusion, ASRock Polychrome Sync). Stellen Sie sicher, dass Ihr Mainboard über einen 3-Pin-+5V-ARGB-Anschluss für diese Funktion verfügt.
- Hochleistungspumpe: Die Pumpe arbeitet mit Drehzahlen von bis zu 6400 U/min ±10% und gewährleistet so eine gleichmäßige und effektive Flüssigkeitszirkulation für eine optimale Wärmeabfuhr.
Abbildung: Diagramm mit Darstellung der ARGB 5V 3-Pin-Beleuchtungsschnittstelle und des +12V DC/4-Pin-Wasserpumpenanschlusses für den Kühler.
Wartung
Regelmäßige Wartung trägt dazu bei, die Langlebigkeit und optimale Leistung Ihrer AIO-Flüssigkeitskühlung zu gewährleisten.
- Staubreinigung: Reinigen Sie die Kühlrippen und Lüfterflügel des Kühlers regelmäßig mit Druckluft von Staub. Achten Sie darauf, dass die Lüfter während der Reinigung nicht laufen, um Beschädigungen zu vermeiden.
- Schlauch prüfen: Überprüfen Sie die Schläuche auf Knicke, Lecks oder Beschädigungen. Obwohl die mit Polymer ummantelten Wasserrohre auf Langlebigkeit ausgelegt sind, werden regelmäßige Kontrollen empfohlen.
- Wärmeleitpaste: Falls Sie den Wasserkühler jemals ausbauen und wieder einbauen müssen, empfiehlt es sich, die alte Wärmeleitpaste zu entfernen und eine neue Schicht aufzutragen, um eine optimale Wärmeübertragung zu gewährleisten.
- Software-Updates: Halten Sie das BIOS und die ARGB-Steuerungssoftware Ihres Motherboards auf dem neuesten Stand, um Kompatibilität und Zugriff auf die neuesten Funktionen und Leistungsverbesserungen zu gewährleisten.
Fehlerbehebung
Sollten Sie Probleme mit Ihrem Kühlgerät haben, beachten Sie die folgenden gängigen Schritte zur Fehlerbehebung:
- Hohe CPU-Temperaturen:
- Stellen Sie sicher, dass der Wasserkühler fest montiert ist und vollen Kontakt zur CPU hat.
- Prüfen Sie, ob die Wärmeleitpaste korrekt und gleichmäßig aufgetragen wurde.
- Prüfen Sie, ob die Pumpe läuft (achten Sie auf ein leises Brummen oder prüfen Sie die Überwachungssoftware).
- Prüfen Sie, ob sich die Lüfter des Kühlers drehen und nicht durch Staub oder Kabel blockiert sind.
- Sorgen Sie für eine ausreichende Luftzirkulation in Ihrem PC-Gehäuse.
- Lüfter drehen sich nicht/ARGB leuchtet nicht:
- Überprüfen Sie alle Strom- und ARGB-Verbindungen zum Motherboard und zwischen den Komponenten.
- Überprüfen Sie, ob die Lüfter- und ARGB-Anschlüsse des Motherboards im BIOS/UEFI aktiviert sind.
- Stellen Sie sicher, dass Sie einen 3-poligen +5V ARGB-Anschluss und keinen 4-poligen +12V RGB-Anschluss verwenden.
- Aktualisieren oder installieren Sie die ARGB-Steuerungssoftware Ihres Motherboards neu.
- Ungewöhnliche Geräusche:
- Ein leichtes Gluckern ist anfangs normal, da sich die Luft im Kühlkreislauf setzt. Sollte das Geräusch anhalten, versuchen Sie, Ihr PC-Gehäuse leicht zu kippen, damit die eingeschlossene Luft besser zum Radiator gelangen kann.
- Stellen Sie sicher, dass die Lüfterkabel nicht mit den Lüfterflügeln in Berührung kommen.
- Sollte die Pumpe übermäßige Geräusche machen, überprüfen Sie, ob sie ausreichend mit Strom versorgt wird und nicht trocken läuft (was bei einem geschlossenen AIO-System jedoch unwahrscheinlich ist).
Sollten die Probleme weiterhin bestehen, wenden Sie sich bitte an den Kundendienst von Thermalright, um weitere Unterstützung zu erhalten.
Garantie und Support
Informationen zu Garantie, technischem Support oder Serviceanfragen finden Sie auf der offiziellen Thermalright-Website. webBesuchen Sie die Website oder kontaktieren Sie den Kundendienst. Bewahren Sie Ihren Kaufbeleg für Garantieansprüche auf.
Der Wasserkühlkopf hat eine Lebensdauer von bis zu 40,000 Stunden, und die S-FDB-Lager in den Lüftern sind auf eine lange Lebensdauer ausgelegt.
