INGCO Cordless Angle Grinder 20V, 1000W, Model CAGLI271532 User Manual

1. Einleitung

This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your INGCO Cordless Angle Grinder, Model CAGLI271532. Please read and understand all instructions before using the tool. Keep this manual for future reference.

2. Sicherheitshinweise

Always observe basic safety precautions to reduce the risk of fire, electric shock, and personal injury. This tool is designed for grinding, sanding, wire brushing, and cutting operations. Do not use this tool for purposes other than those specified.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

• Sicherheit am Arbeitsplatz: Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unordnung oder Dunkelheit erhöhen die Unfallgefahr. Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Stäuben.
• Elektrische Sicherheit: Vermeiden Sie Körperkontakt mit geerdeten oder geerdeten Oberflächen. Setzen Sie Elektrowerkzeuge keinem Regen oder Nässe aus.
• Persönliche Sicherheit: Always wear eye protection, hearing protection, and a dust mask when operating the angle grinder. Use appropriate personal protective equipment (PPE) such as gloves and sturdy footwear. Dress properly; avoid loose clothing or jewelry.
• Werkzeuggebrauch und -pflege: Wenden Sie keine Gewalt an. Verwenden Sie das für Ihren Anwendungszweck geeignete Elektrowerkzeug. Trennen Sie den Akku vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge lagern.
• Verwendung und Pflege des Akkuwerkzeugs: Laden Sie den Akku nur mit dem vom Hersteller angegebenen Ladegerät auf. Verwenden Sie Elektrowerkzeuge nur mit speziell dafür vorgesehenen Akkus.
• Service: Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.

Spezielle Sicherheitshinweise für Schleifvorgänge

• Benutzen Sie immer den Zusatzhandgriff.
• Ensure the guard is correctly positioned and secure before use.
• Do not use damaged discs. Inspect discs before each use for chips, cracks, or excessive wear.
• Halten Sie das Werkzeug fest im Griff.
• Halten Sie Ihre Hände von der rotierenden Scheibe fern.
• Be aware of sparks and flying debris. Ensure no flammable materials are nearby.

Image: A worker demonstrating the safe use of the angle grinder, wearing appropriate personal protective equipment.

3. Packungsinhalt

Verify that all items listed below are included in your package. If any parts are missing or damaged, contact your retailer.

• 1x INGCO Cordless Angle Grinder (CAGLI271532)
• 2x 20V 4.0 Ah Lithium-ion Batteries
• 1x Battery Charger (220-240V~50/60Hz)
• 10x Abrasive Cutting Discs (115mm)
• 1x Hilfsgriff
• 1x Combination Wrench
• 1x Tragetasche

Image: The complete kit of the INGCO Cordless Angle Grinder, showing all included accessories.

4. Produktüberschreitungview (Komponenten)

Familiarize yourself with the different parts of your angle grinder before operation.

Image: Labeled diagram of the INGCO Cordless Angle Grinder components.

1. Ergonomisches Körperdesign: Für eine komfortable und sichere Handhabung.
2. Sperrschalter: Für den Dauerbetrieb.
3. Aluminum Gear Housing: Durable housing for the gear mechanism.
4. Metal Wheel Guard: Schützt den Benutzer vor Funken und herumfliegenden Teilen.
5. Zusatzgriff: Bietet zusätzlichen Halt und Kontrolle.
6. Dust Screen: Helps prevent dust ingress into the motor.
7. Bürstenlosen Motor: Provides efficient power and extended tool life.
8. Three-Speed Regulation: Allows adjustment of rotation speed.

5. Spezifikationen

Technical data for the INGCO Cordless Angle Grinder CAGLI271532.

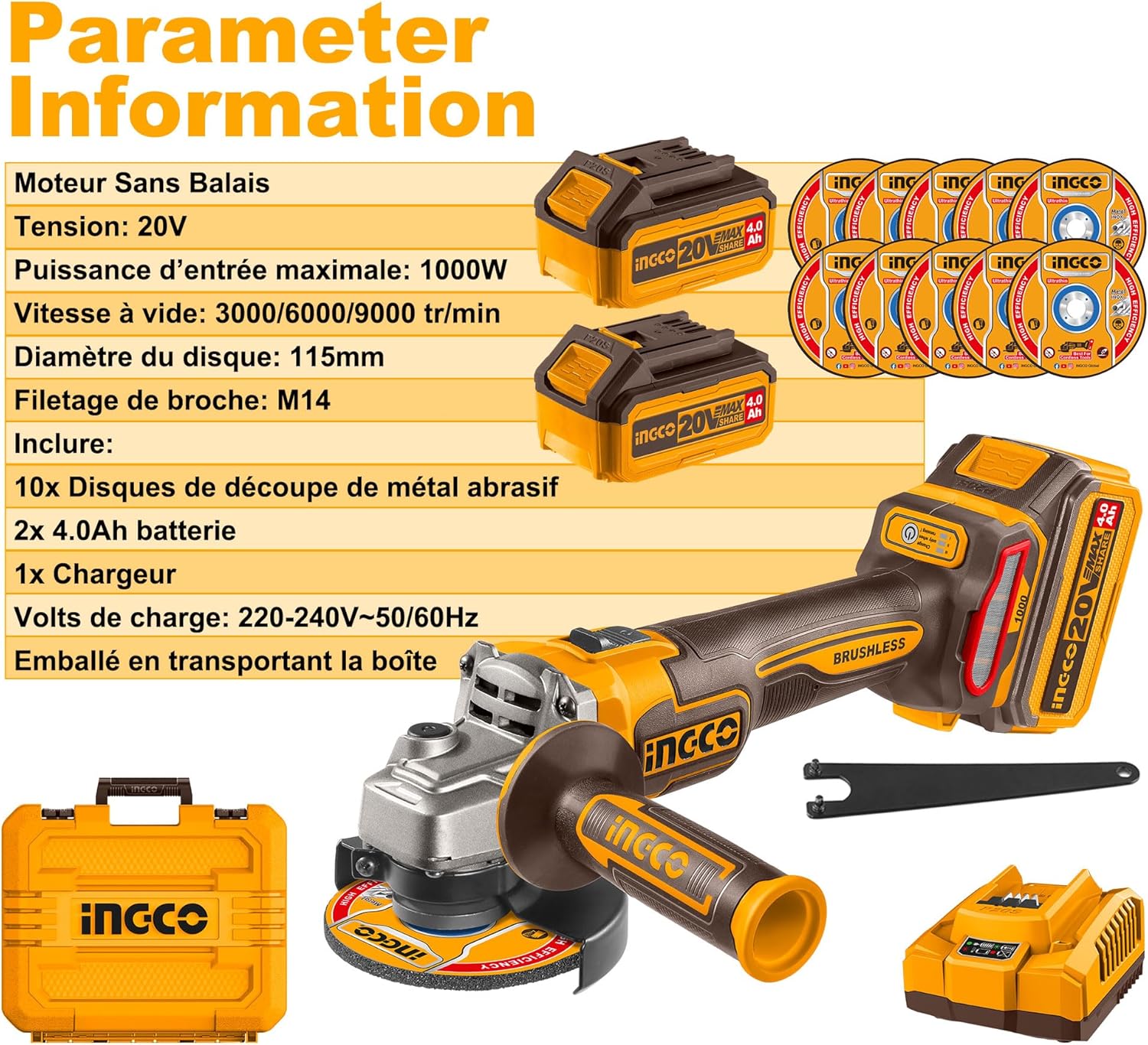

Image: Detailed parameter information for the angle grinder.

6. Einrichtung

6.1 Einlegen der Batterie

1. Ensure the angle grinder is switched off.
2. Richten Sie den Akku an der Akkuöffnung des Werkzeugs aus.
3. Schieben Sie den Akku in den Anschluss, bis er hörbar einrastet.
4. Zum Entnehmen den Batterieentriegelungsknopf drücken und die Batterie herausschieben.

6.2 Auxiliary Handle Attachment

1. Screw the auxiliary handle into one of the threaded holes on the gear housing.
2. Tighten the handle firmly by hand. Ensure it is secure before operation.
3. The handle can be attached to either side for left or right-handed use.

6.3 Disc-Installation

1. Disconnect the battery pack before changing discs.
2. Halten Sie die Spindelarretiertaste gedrückt.
3. Use the provided combination wrench to loosen and remove the outer flange nut by turning it counter-clockwise.
4. Place the desired 115mm grinding or cutting disc onto the inner flange, ensuring it sits flat.
5. Die äußere Flanschmutter wieder aufsetzen und mit dem Schraubenschlüssel im Uhrzeigersinn festziehen, während der Spindelarretierungsknopf gedrückt gehalten wird. Nicht überdrehen.
6. Ensure the disc guard is properly adjusted to protect against sparks and debris, covering as much of the disc as possible.

7. Bedienung

7.1 Ein-/Ausschalten

1. To start the tool, slide the lock switch forward.
2. For continuous operation, push the switch further forward until it locks into place.
3. To stop the tool, release the switch or, if locked, press the rear part of the switch to disengage the lock.

7.2 Geschwindigkeitsanpassung

This angle grinder features a 3-speed variable control for different applications.

Image: Illustration of the 3-speed regulation feature.

• The speed selection button is located on the tool body.
• Press the button to cycle through the available speeds: 3000 rpm, 6000 rpm, and 9000 rpm.
• Select a lower speed for polishing or delicate materials, and a higher speed for aggressive grinding or cutting of hard materials.

7.3 Schleif- und Schneidtechniken

• Lassen Sie die Scheibe ihre volle Drehzahl erreichen, bevor sie das Werkstück berührt.
• Üben Sie leichten, gleichmäßigen Druck aus. Wenden Sie keine Gewalt an, da dies zu Rückschlägen oder Beschädigungen der Scheibe führen kann.
• For grinding, hold the tool at a 15-30 degree angle to the workpiece.
• For cutting, hold the tool perpendicular to the workpiece and make straight cuts. Avoid twisting or bending the disc.
• Always work away from your body.

8. Wartung

8.1 Reinigung

• Vor der Reinigung den Akku abklemmen.
• Regularly clean the ventilation slots to prevent overheating. Use a soft brush or compressed air.
• Reinigen Sie das Werkzeuggehäuse mit einem Tuch.amp Tuch. Verwenden Sie keine scharfen Chemikalien oder Scheuermittel.

8.2 Batteriepflege

• Lagern Sie Batterien an einem kühlen, trockenen Ort, geschützt vor direkter Sonneneinstrahlung und extremen Temperaturen.
• Batterien sollten nicht über längere Zeit im entladenen Zustand gelagert werden. Laden Sie sie regelmäßig auf.
• Only use the INGCO charger provided with the tool.

8.3 Scheibenwechsel

Replace discs when they are worn down, chipped, or cracked. Refer to section 6.3 for disc installation instructions.

9. Fehlerbehebung

Dieser Abschnitt behandelt häufig auftretende Probleme. Bei Problemen, die hier nicht aufgeführt sind, wenden Sie sich bitte an den Kundendienst.

10. Garantie und Support

INGCO products are manufactured to high-quality standards and are warranted against defects in materials and workmanship. For specific warranty terms and conditions, please refer to the warranty card included with your product or visit the official INGCO webWebsite.

For technical support, spare parts, or service inquiries, please contact your local INGCO dealer or authorized service center. Keep your purchase receipt as proof of purchase for warranty claims.
