Einführung
This manual provides essential instructions for the safe and effective use, maintenance, and troubleshooting of your RYOBI 18V Brushless 8 in. Compact Pruning Mini Chainsaw, Model PSBCW01B. Please read this manual thoroughly before operating the tool and retain it for future reference.

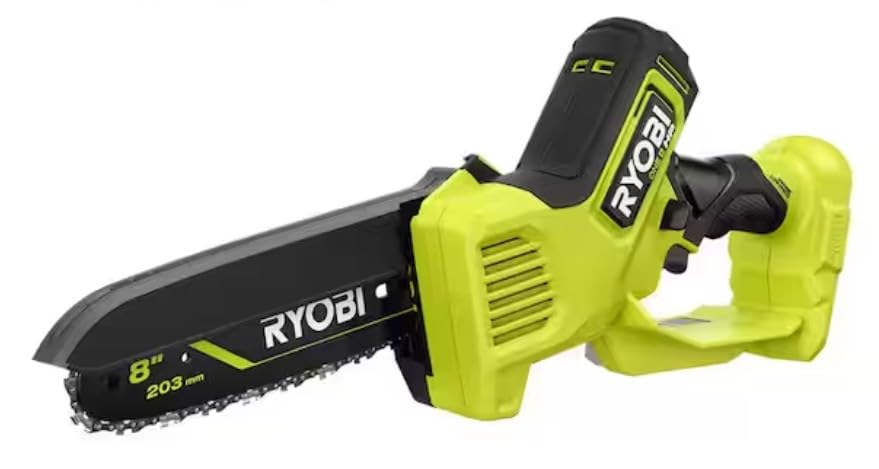

Image: The RYOBI 18V Brushless 8 in. Compact Pruning Mini Chainsaw, Model PSBCW01B, shown without battery.
Allgemeine Sicherheitsinformationen
WARNUNG: Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.
- Beim Bedienen der Kettensäge ist stets geeignete persönliche Schutzausrüstung (PSA) zu tragen, einschließlich Schutzbrille, Handschuhen und Gehörschutz.
- Stellen Sie sicher, dass sich keine Umstehenden, insbesondere keine Kinder oder Haustiere, im Arbeitsbereich aufhalten.
- Die Kettensäge darf nicht bei Nässe oder in Gegenwart von brennbaren Flüssigkeiten oder Gasen betrieben werden.
- Keep a firm grip on the chainsaw with both hands during operation.
- Before performing any maintenance, adjustments, or storage, always remove the battery pack from the tool.
- Be aware of kickback. Kickback may occur when the moving chain contacts an object at the upper tip of the guide bar or when the wood closes in and pinches the saw chain in the cut.
Image: A user demonstrating safe operation of the mini chainsaw, wearing safety glasses and gloves while cutting a branch.
Einrichtung und Montage
1. Einlegen der Batterie
- Vergewissern Sie sich, dass die Kettensäge ausgeschaltet und die Sicherheitsverriegelung eingerastet ist.
- Richten Sie den Akku an der Akkuöffnung des Werkzeugs aus.
- Schieben Sie den Akku in das Werkzeug, bis er hörbar einrastet.
- Zum Entnehmen den Batterieentriegelungsknopf drücken und den Akku herausschieben.
Video: A user demonstrating battery installation, the safety lock mechanism, and trigger operation of the RYOBI pruning chainsaw. This video provides a practical overview of preparing the tool for use.
2. Kettenspannungseinstellung
The chain tension should be checked before each use and after the first few cuts. Proper chain tension is crucial for safe and efficient operation.
- Stellen Sie sicher, dass die Batterie entfernt ist.
- Locate the chain tensioning knob on the side of the chainsaw.
- Use the on-board combination wrench to loosen the bar retaining nut slightly.
- Turn the tensioning knob clockwise to increase tension or counter-clockwise to decrease tension. The chain should be snug against the guide bar but still able to be pulled around by hand.
- Once the desired tension is achieved, tighten the bar retaining nut securely.
Image: An annotated diagram of the RYOBI mini chainsaw, highlighting key features including the chain guard, variable speed trigger, and the tool-tensioning mechanism for precise chain adjustments.
Bedienungsanleitung
1. Starten der Kettensäge
- Stellen Sie sicher, dass der Akku vollständig geladen und korrekt eingesetzt ist.
- Fassen Sie die Kettensäge mit beiden Händen fest an.
- Press and hold the safety lock button (typically located near the trigger).
- Squeeze the variable speed trigger to start the chain. Release the safety lock button once the chain is running.
Video: A demonstration of the RYOBI 8-inch pruning saw, including battery installation and basic handling. This video highlights the tool's compact size and ease of use for yard work.
2. Schnitte machen
- Always begin a cut with the chain running at full speed.
- Place the bottom of the guide bar against the branch to be cut.
- Apply light pressure and allow the saw to cut through the wood. Do not force the saw.
- For larger branches (up to 6 inches), make multiple shallow cuts if necessary to avoid pinching the bar or chain.
- Be mindful of the branch's weight and direction of fall to prevent injury or damage.
Image: The RYOBI mini chainsaw in action, cutting through a thick branch, demonstrating its 6-inch cut capacity for pruning and light limbing.

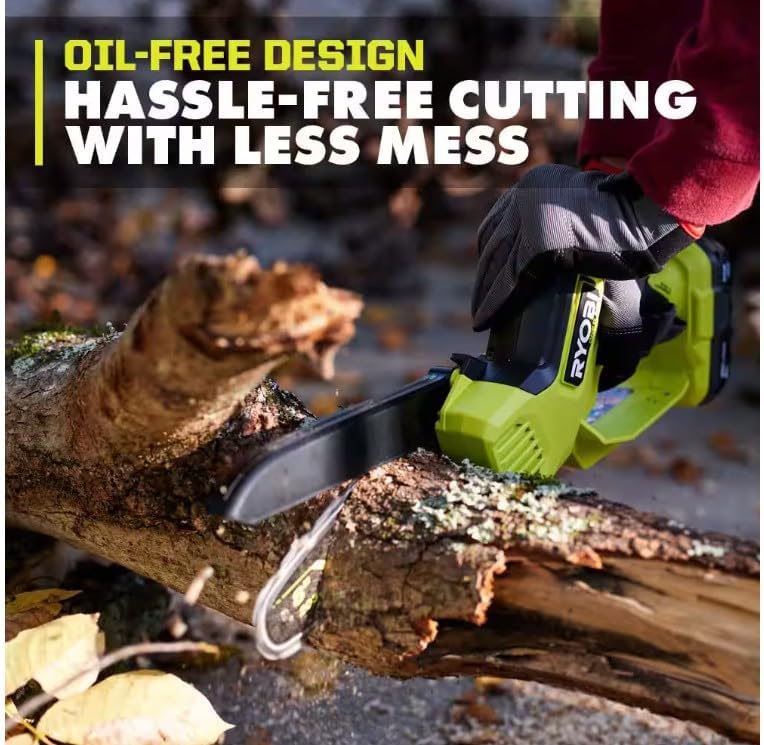

Image: The RYOBI mini chainsaw being used to cut a fallen log on the ground, showcasing its oil-free design for hassle-free cutting with less mess.
Wartung
1. Reinigung
- Nach jedem Gebrauch muss der Akku entnommen werden.
- Use a brush or compressed air to remove sawdust, chips, and debris from the chain, guide bar, and motor housing.
- Wischen Sie die Außenseite des Werkzeugs mit einem sauberen, trockenen Tuch ab.amp Tuch. Verwenden Sie keine scharfen Chemikalien oder Scheuermittel.
2. Kettenschärfen und -austausch
- Eine stumpfe Kette verringert die Schnittleistung und erhöht die Rückschlaggefahr. Schärfen Sie die Kette regelmäßig oder tauschen Sie sie bei Bedarf aus.
- Beachten Sie die Anweisungen des Kettenherstellers bezüglich der richtigen Schärftechniken.
- When replacing the chain, ensure it is the correct size and type for your RYOBI PSBCW01B model.
3. Speicherung
- Bewahren Sie die Kettensäge an einem trockenen, sicheren Ort außerhalb der Reichweite von Kindern auf.
- Vor längerer Lagerung des Geräts muss immer der Akku entfernt werden.
- Use the provided bar cover to protect the chain and guide bar during storage.
Fehlerbehebung
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Kettensäge startet nicht | Battery not installed correctly or discharged; Safety lock not engaged; Trigger not fully depressed. | Ensure battery is fully charged and properly seated. Press and hold safety lock, then fully depress trigger. |
| Die Kette lässt sich leicht abnehmen. | Chain tension too loose; Worn chain or guide bar. | Adjust chain tension as per "Chain Tension Adjustment" section. Inspect chain and guide bar for wear and replace if necessary. |
| Schlechte Schnittleistung | Dull chain; Incorrect chain tension; Debris in chain or guide bar. | Sharpen or replace chain. Adjust chain tension. Clean chain and guide bar thoroughly. |
Technische Daten
| Besonderheit | Detail |
|---|---|
| Marke | RYOBI |
| Modellnummer | PSBCW01B |
| Stromquelle | Batteriebetrieben (18V ONE+ System) |
| Balkenlänge | 8 Zoll (203 mm) |
| Schnittkapazität | Bis zu 6 Zoll |
| Motortyp | Bürstenlos |
| Artikelgewicht | 3 Pfund (nur Werkzeug) |
| Technische Daten | 12 Zoll L x 6 Zoll B x 6 Zoll H |
| Ölsystem | Oil-free design |
Garantie und Support
RYOBI provides a manufacturer's warranty for this product. Please refer to the warranty card included with your purchase for specific terms, conditions, and registration information. For technical support, replacement parts, or service inquiries, please contact RYOBI customer service or visit their official webWebsite.
Always use genuine RYOBI replacement parts and accessories to ensure optimal performance and maintain warranty validity.
