MOREFINE M700 Mini-PC Benutzerhandbuch

1. Einleitung

Thank you for choosing the MOREFINE M700 Mini PC. This compact desktop computer is designed for efficiency and performance, featuring an AMD Ryzen 7 7735U processor, 16GB DDR5 RAM, and a 512GB M.2 NVMe SSD. It supports 4K dual display output, WiFi 6, and Bluetooth 5.2, making it suitable for various computing tasks from everyday use to demanding applications. This manual provides essential information for setting up, operating, maintaining, and troubleshooting your device.

2. Packungsinhalt

Bitte kreuzen Sie das Kästchen für die folgenden Elemente an:

• 1 x MOREFINE M700 Mini-PC
• 1 x Benutzerhandbuch (dieses Dokument)
• 1 x HDMI-Kabel
• 1 x Netzteil
• 1 x VESA-Halterung

Image: The package contents including the M700 Mini PC, user guide, HDMI cable, power adapter, and VESA mount.

3. Produktüberschreitungview

The MOREFINE M700 Mini PC is engineered for high performance in a compact design. Key features include:

• Prozessor: AMD Ryzen 7 7735U (8 Cores/16 Threads, up to 4.75Ghz)
• Grafik: AMD Radeon 680M (12 cores, 2200 MHz)
• Erinnerung: 16 GB DDR5-RAM (erweiterbar auf bis zu 64 GB)
• Lagerung: 512GB M.2 NVMe SSD (expandable up to 4TB)
• Ausgabe anzeigen: Supports up to four 4K@60Hz displays via Dual USB-C, 1x HDMI 2.0, and 1x DP 1.4
• Konnektivität: WiFi 6, Bluetooth 5.2, 1000M RJ45 LAN
• Betriebssystem: Pre-installed with Windows 11
• Kühlung: High-efficiency cooling system with ultra-quiet CPU fan
• Abmessungen: 112.8 x 112.8 x 38 mm
• Gewicht: Ca. 0.40 kg

Image: A visual summary of the M700's core features, including the AMD Ryzen 7 7735U processor, Radeon 680M graphics, 4K display support, Windows 11, cooling system, VESA compatibility, LAN, Wi-Fi, Bluetooth, RAM, SSD, and physical dimensions.

Image: An illustration highlighting the M700's enhanced cooling system, featuring a large copper heatsink and a high-performance, quiet fan for improved thermal management.

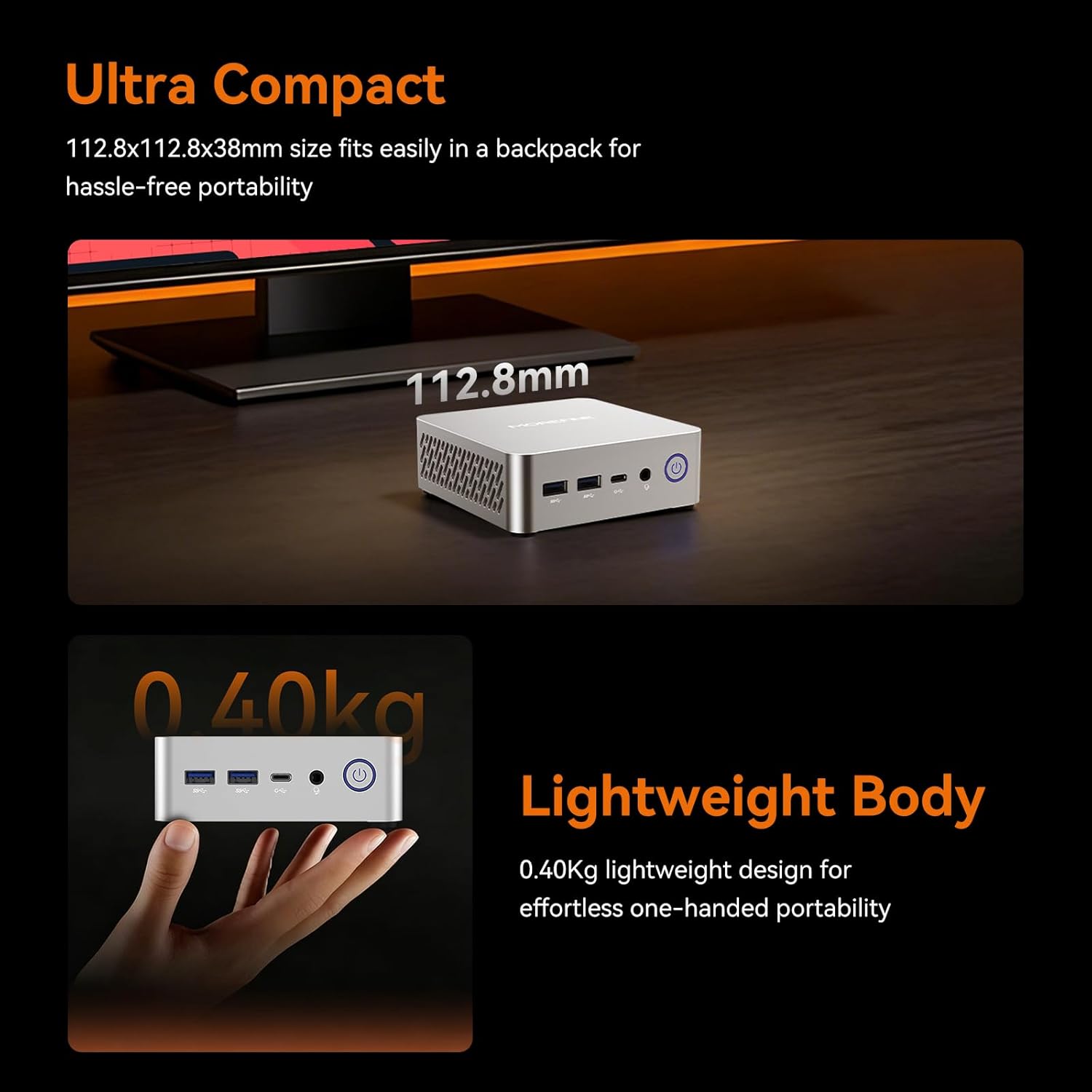

Image: The M700 Mini PC demonstrating its ultra-compact dimensions (112.8x112.8x38mm) and lightweight design (0.40kg), emphasizing its portability.

4. Einrichtungsanweisungen

4.1 Erstverbindung

1. Anschluss an das Display: Use the provided HDMI cable to connect the Mini PC to your monitor or TV. You can also use a DisplayPort (DP 1.4) or USB-C cable for other display options.
2. Peripheriegeräte anschließen: Schließen Sie Ihre Tastatur, Maus und alle anderen USB-Geräte an die verfügbaren USB-Anschlüsse an.
3. Strom anschließen: Connect the power adapter to the Mini PC's AC Jack and then plug it into a power outlet.
4. Einschalten: Drücken Sie den Netzschalter an der Vorderseite des Mini-PCs.

4.2 VESA-Halterung (optional)

The M700 Mini PC is VESA compatible, allowing you to mount it behind a monitor or TV to save desk space.

1. Attach the VESA mount bracket to the back of your compatible monitor using the provided screws.
2. Schieben Sie den Mini-PC auf die VESA-Halterung, bis er sicher einrastet.

Image: The M700 Mini PC demonstrating its space-saving design by being mounted behind a display, illustrating how it can reclaim desk space.

5. Bedienungsanleitung

5.1 Erster Start und Windows-Einrichtung

Upon first power-on, the system will guide you through the initial Windows 11 setup process. Follow the on-screen instructions to configure your language, region, network, and user account.

5.2 Anzeigekonfiguration

The M700 supports up to four 4K@60Hz displays simultaneously. To configure multiple displays:

1. Connect your displays to the available HDMI 2.0, DisplayPort 1.4, or USB-C ports.
2. In Windows, right-click on the desktop and select "Display settings."
3. Arrange your displays, choose their orientation, and select the desired resolution and refresh rate for each.

Image: A setup demonstrating the M700 Mini PC connected to three 4K monitors, showcasing its multi-display capabilities via HDMI, Type-C, and DP ports.

5.3 Netzwerkverbindungen

Der Mini-PC bietet sowohl kabelgebundene als auch drahtlose Netzwerkoptionen:

• Verdrahtet: Connect an Ethernet cable to the RJ45 1000M LAN port for a stable, high-speed internet connection.
• Kabellos: The device features built-in WiFi 6 (2.4G+5G Dual Band) and Bluetooth 5.2. To connect to a Wi-Fi network, click the network icon in the taskbar, select your desired network, and enter the password. For Bluetooth devices, go to Windows Settings > Bluetooth & devices to pair.

5.4 Wake On LAN and Auto Power On

The M700 supports Wake On LAN and Auto Power On features, which can be configured in the BIOS settings. These features are useful for remote management or for using the Mini PC as a server.

6. Wartung

6.1 Reinigung

Um optimale Leistung und Langlebigkeit zu gewährleisten, reinigen Sie Ihren Mini-PC regelmäßig:

• Verwenden Sie ein weiches, trockenes Tuch, um die Außenseite abzuwischen.
• Use compressed air to clear dust from ventilation openings. Ensure the device is powered off before cleaning.

6.2 Softwareaktualisierungen

Keep your Windows operating system and drivers updated to ensure system stability and security. Windows Update can be accessed via Settings > Windows Update.

6.3 RAM- und SSD-Upgrade

The M700 Mini PC features an easily disassembled design for convenient upgrades.

• RAM: It has two DDR5 SODIMM slots, each supporting up to 32GB, for a total maximum of 64GB.
• SSD: It includes one 2280 PCIe 3.0 SSD slot, supporting up to 4TB.

Refer to the detailed instructions in the full user manual or contact customer support for guidance on hardware upgrades.

Image: An illustration detailing the easy installation and upgrade capabilities for DDR5 4800MHz dual-channel SO-DIMM RAM (max 64GB) and M.2 2280 SSD (up to 4TB) in the M700 Mini PC.

7. Fehlerbehebung

If you encounter issues with your MOREFINE M700 Mini PC, please refer to the following common solutions:

• Kein Strom: Stellen Sie sicher, dass das Netzteil fest mit dem Mini-PC und einer funktionierenden Steckdose verbunden ist. Versuchen Sie gegebenenfalls eine andere Steckdose oder ein anderes Netzteil.
• Kein Bildschirm: Verify that the HDMI, DisplayPort, or USB-C cable is correctly connected to both the Mini PC and the monitor. Ensure the monitor is powered on and set to the correct input source.
• Keine Internetverbindung: Bei kabelgebundenen Verbindungen überprüfen Sie bitte das Ethernet-Kabel und den Routerstatus. Bei WLAN-Verbindungen stellen Sie bitte sicher, dass der WLAN-Adapter aktiviert ist und Sie mit dem richtigen Netzwerk und dem korrekten Passwort verbunden sind.
• Systemverlangsamung: Prüfen Sie, ob Hintergrundanwendungen Ressourcen verbrauchen. Stellen Sie sicher, dass ausreichend Speicherplatz frei ist. Erwägen Sie ein Upgrade des Arbeitsspeichers (RAM) oder der SSD, falls die Leistungsprobleme weiterhin bestehen.
• Periphere Verbindungen nicht erkannt: Versuchen Sie, das Peripheriegerät an einen anderen USB-Anschluss anzuschließen. Stellen Sie gegebenenfalls sicher, dass die Treiber installiert sind.

For more complex issues or if the problem persists, please contact MOREFINE customer support.

8. Spezifikationen

9. Garantie und Support

MOREFINE Mini PCs undergo strict inspection before shipping. Your MOREFINE M700 Mini PC comes with a 1-Year-free warrantyWir bieten außerdem an lebenslanger technischer Support Und 24/7 after-sales service.

If you have any product-related questions, require technical assistance, or need to claim warranty service, please contact MOREFINE customer support through the official channels provided at the time of purchase or on the MOREFINE webWebsite.

Bitte bewahren Sie Ihren Kaufbeleg für Garantiezwecke auf.
