URLIFE T5 Folding Electric Bike User Manual

1. Sicherheitshinweise

Vor dem Betrieb Ihres URLIFE T5 Folding Electric Bike, please read this manual thoroughly. Failure to follow instructions and safety warnings may result in serious injury or property damage. Always wear a helmet and appropriate safety gear. Adhere to all local traffic laws and regulations.

Checkliste vor der Fahrt:

• Bremsen: Stellen Sie sicher, dass Vorder- und Hinterradbremsen einwandfrei funktionieren.
• Reifen: Check tire pressure and condition for any damage.
• Batterie: Verify battery is fully charged and securely locked in place.
• Lichter: Confirm headlights, taillights, and turn signals are operational.
• Befestigungsmaterial: Inspect all bolts, nuts, and quick-release levers for tightness.
• Lenker & Sattel: Ensure they are adjusted to a comfortable and secure position.

2. Produktüberschreitungview

Der URLIFE T5 is a versatile folding electric bike designed for adults, featuring a powerful motor, long-lasting battery, and full suspension for a comfortable ride across various terrains. Its foldable design enhances portability and storage convenience.

Abbildung 2.1: URLIFE T5 Folding Electric Bike (Black model).

Hauptmerkmale:

• Leistungsstarker Motor: 1500W Peak Motor (80 Nm torque) for inclines up to 30°.
• Langlebige Batterie: Removable 48V 13AH battery offering 60-80 miles per charge.
• All-Terrain-Reifen: 20" x 4" puncture-resistant fat tires for superior traction and shock absorption.
• Vollfederung: Advanced quad-link shock absorption system for a smooth ride.
• LED-Anzeige: Clear display showing speed, battery level, mileage, and more.
• 7-Gang-Getriebe: Shimano 7-speed transmission system for adaptable riding.
• Sicherheitsbeleuchtung: Integrated front/rear lights and turn signals.
• Faltbares Design: Kompakt für einfachen Transport und Lagerung.
• Gepäckträger hinten: Oversized rear rack (400 x 190 mm) for cargo.

3. Montageanleitung

Der URLIFE T5 electric bike is 90% pre-assembled. Follow these steps or refer to the video guide for completing the assembly.

3.1 Auspacken und Komponentenprüfung

Carefully remove the bike and all components from the packaging. Inspect for any damage during transit. Ensure all listed parts are present:

• Hauptfahrradrahmen (teilmontiert)
• Vorderrad
• Kotflügel vorne
• Scheinwerfer
• Gepäckträger hinten
• Sattel und Sattelstütze
• Pedale (links und rechts)
• Ladegerät
• Tool kit (wrenches, hex keys)
• Schlüssel für Batterieschloss

3.2 Lenkermontage

1. Stecken Sie den Lenkervorbau in das Steuerrohr des Rahmens.
2. Adjust the handlebar to your desired height and angle.
3. Tighten the stem bolts securely using the provided hex key.
4. Ensure the handlebar is aligned with the front wheel.

3.3 Front Fender and Headlight Installation

1. Attach the front fender to the fork using the provided screws and tools.
2. Mount the headlight to the designated bracket on the front fork.
3. Connect the headlight cable to the main wiring harness.

3.4 Einbau des Vorderrads

1. Carefully align the front wheel with the fork dropouts, ensuring the brake rotor slides into the caliper.
2. Insert the quick-release skewer or axle through the wheel hub and fork.
3. Securely tighten the nuts on both sides.

3.5 Rear Rack and Taillight Installation

1. Attach the rear rack to the designated mounting points on the bike frame.
2. Mount the taillight to the rear rack.
3. Connect the taillight cable to the main wiring harness.

3.6 Saddle Installation and Adjustment

1. Insert the seat post with the saddle into the seat tube of the frame.
2. Adjust the seat height to ensure comfortable pedaling with a slight bend in your knee at the bottom of the pedal stroke.
3. Sichern Sie die Sattelstütze mit dem Schnellspannhebel.

3.7 Pedalinstallation

Note: The pedals are marked 'L' for Left and 'R' for Right. The Left pedal tightens counter-clockwise, and the Right pedal tightens clockwise.

1. Identify the 'R' pedal and thread it clockwise into the right crank arm. Tighten firmly with a wrench.
2. Identify the 'L' pedal and thread it counter-clockwise into the left crank arm. Tighten firmly with a wrench.

3.8 Gas Pedal (Throttle) Installation

1. Slide the throttle onto the right side of the handlebar.
2. Secure it in place with the provided screw and hex key.
3. Connect the throttle cable to the corresponding connector on the bike's wiring.

4. Bedienungsanleitung

4.1 Laden des Akkus

The 48V 13AH battery can be charged while installed on the bike or removed. The charging port is located on the side of the battery housing.

1. Locate the charging port on the bike frame or directly on the battery if removed.
2. Schließen Sie das Ladegerät an den Ladeanschluss an und stecken Sie das Ladegerät anschließend in eine Steckdose.
3. A red light on the charger indicates charging is in progress. A green light indicates charging is complete.
4. Der Ladevorgang dauert in der Regel 5-6 Stunden.

Figure 4.1: The removable 48V 13AH battery provides extended range.

4.2 Ein-/Ausschalten und LED-Anzeige

The LED display provides essential riding information and controls.

1. Einschalten: Long press the power button on the handlebar control panel. The LED display will illuminate.
2. Ausschalten: Drücken Sie den Netzschalter erneut lange.

Figure 4.2: The LED color display shows speed, battery level, and other vital information.

4.3 Bedienelemente und Funktionen

• Scheinwerfer: Single press the headlight button to turn on/off.
• Horn: Press the horn button to activate.
• Blinker: Use the left/right turn signal buttons to indicate direction.
• Unterstützungsstufen: Use the '+' and '-' buttons to cycle through pedal assist levels (typically 1-5).
• Drosseln: Twist the gas pedal (throttle) on the right handlebar for electric-only propulsion.

Figure 4.3: Integrated front and rear lights enhance visibility and safety.

4.4 Fahrmodi

Der URLIFE T5 offers multiple riding modes to suit your preference and terrain:

• Pedalunterstützungsmodus: Provides electric assistance as you pedal. Adjust assist levels for more or less power.
• Elektromodus (Gas): Nutzen Sie den Gashebel für volle elektrische Leistung ohne Treten.
• Manueller Modus: Fahren Sie das Fahrrad wie ein herkömmliches Fahrrad ohne elektrische Unterstützung.

Figure 4.4: The bike supports multiple riding modes for diverse experiences.

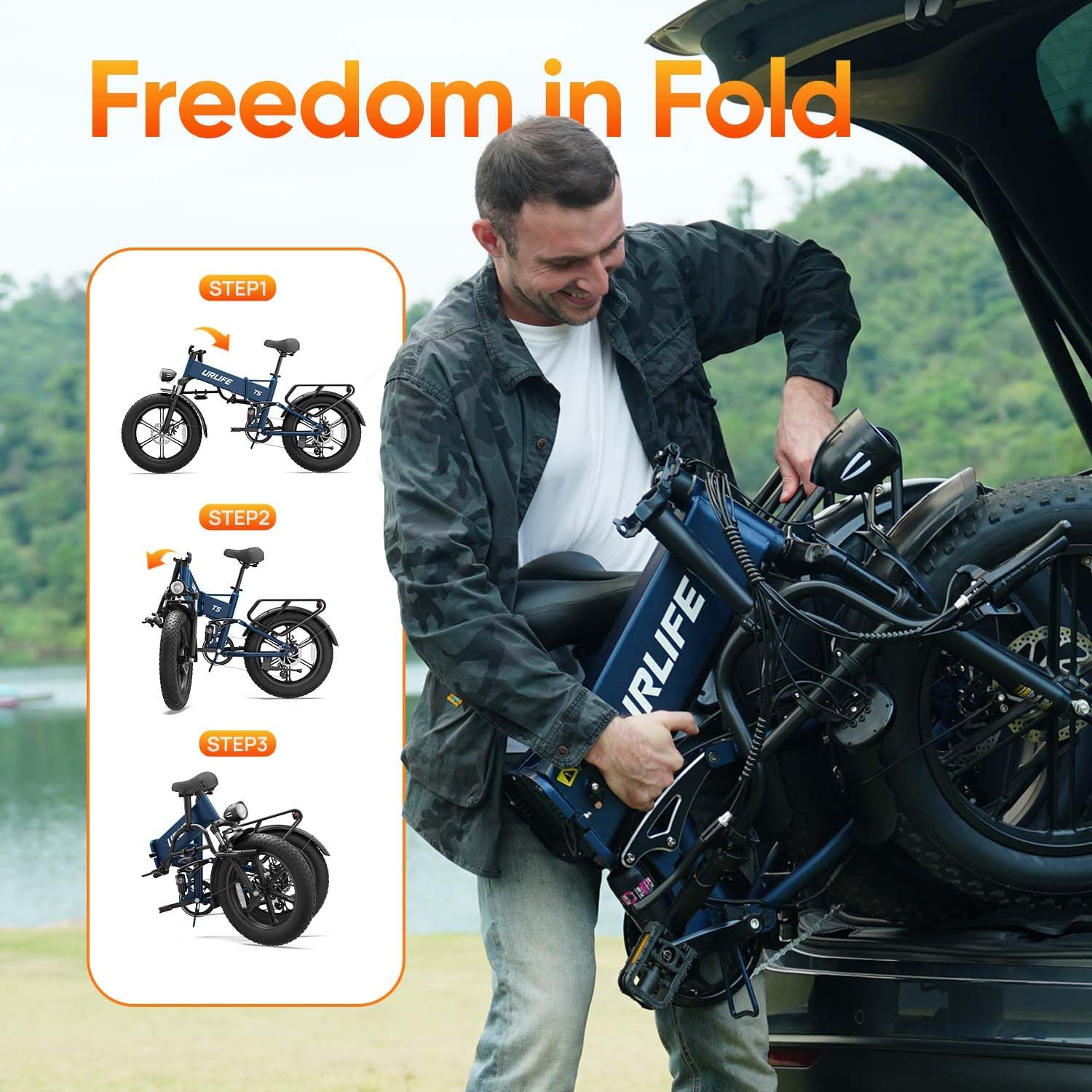

4.5 Zusammenklappen des Fahrrads

Der URLIFE T5 features a smart foldable design for convenient storage and transport.

1. Senken Sie die Sattelstütze in die unterste Position ab.
2. Öffnen Sie den Schnellspannhebel am Lenkervorbau und klappen Sie den Lenker nach unten.
3. Locate the main frame hinge lever, open it, and fold the bike frame in half.
4. Ensure all folding mechanisms are securely latched before transport.

Figure 4.5: The bike's folding mechanism allows for compact storage.

5. Wartung

Regelmäßige Wartung gewährleistet die Langlebigkeit und den sicheren Betrieb Ihres Geräts URLIFE T5 electric bike.

5.1 Batteriepflege

• Laden Sie den Akku regelmäßig auf, auch wenn er nicht benutzt wird, um seine Lebensdauer zu erhalten.
• Vermeiden Sie eine vollständige Entladung des Akkus.
• Lagern Sie die Batterie an einem kühlen, trockenen Ort, geschützt vor direkter Sonneneinstrahlung und extremen Temperaturen.

5.2 Reifenwartung

• Prüfen Sie den Reifendruck vor jeder Fahrt. Halten Sie den Druck innerhalb des empfohlenen Bereichs (normalerweise auf der Reifenflanke angegeben).
• Prüfen Sie die Reifen auf Schnitte, Einstiche oder übermäßigen Verschleiß.

Figure 5.1: The 20" x 4" fat tires provide stability and comfort.

5.3 Bremssystem

• Bremsbeläge regelmäßig auf Verschleiß prüfen und gegebenenfalls austauschen.
• Stellen Sie sicher, dass die Bremshebel gut ansprechen und ausreichend Bremskraft bieten. Passen Sie gegebenenfalls die Seilspannung an.

5.4 Kette und Antriebsstrang

• Um Rost vorzubeugen und reibungslose Gangwechsel zu gewährleisten, sollte die Kette sauber und geschmiert gehalten werden.
• Überprüfen Sie Zahnräder und Schaltwerk auf korrekte Ausrichtung und Funktion.

5.5 Allgemeine Reinigung

• Reinigen Sie das Fahrrad regelmäßig mitamp Textilien. Vermeiden Sie es, elektrische Bauteile direkt mit Hochdruck zu reinigen.
• Do not use harsh chemicals that could damage paint or components.

6. Fehlerbehebung

Dieser Abschnitt behandelt häufige Probleme, die bei Ihrem Gerät auftreten könnten. URLIFE T5 electric bike.

7. Spezifikationen

8. Garantie und Support

Der URLIFE T5 Folding Electric Bike comes with a 1 Jahr eingeschränkte GarantieDiese Garantie deckt Material- und Verarbeitungsfehler bei normalem Gebrauch ab. Bitte bewahren Sie Ihren Kaufbeleg für Garantieansprüche auf.

For any questions, concerns, or technical support, please contact URLIFE customer service. Provide photos or videos if applicable to help expedite the resolution of your issue. We guarantee a response within 24 hours.

Weitere Hilfe finden Sie auf der offiziellen Website. URLIFE webWebsite oder wenden Sie sich an Ihren Händler.
